一种机械式无级调温饮水机的调温机构的制作方法

本发明涉及饮用水制备技术领域，尤其涉及一种机械式无级调温饮水机的调温机构。

背景技术：

目前市场上存在的饮水机大多为温热或冰热饮水机，在调温饮水机方面市场上很少见到，特别是无级调温，能够见到的调温饮水机大多为电控调温且为有级调温，一方面价格昂贵，且控制效果不理想，控制程序复杂；另一方面只能实现几档调温，调节范围有限，不能满足消费者越来越多样化的需求。

技术实现要素：

本发明是为了解决目前调温式饮水机的缺陷，提供一种通过机械结构调节冷水出水流量，然后与沸腾水混合的比例，实现对饮水机出水温度的无级调节，能满足消费者对水温的不同要求的机械式无级调温饮水机的调温机构。

为了实现上述目的，本发明采用以下技术方案：一种机械式无级调温饮水机的调温机构，饮水机设有前壳板，所述的饮水机设有水斗、平衡水箱、加热体、流量调节阀、水路通断组件、出水口，所述的水斗通过平衡水箱、加热体与出水口连通，所述水斗还通过流量调节阀、水路通断组件与出水口连通，所述的流量调节阀包括定调节装置、动调节装置，所述的定调节装置上设有进水嘴、导流槽、出水嘴，所述的动调节装置设有与导流槽对应的导流方孔，所述饮水机还设有固定在前壳板上的调温机构，所述的调温机构包括按键自锁组件、微动开关及支架组件、流量调节组件，所述的按键自锁组件包括按键、顶杆，所述的按键设于前壳板正面，所述的微动开关及支架组件包括微动开关、支架，所述的按键通过顶杆与水路通断组件、微动开关联动，所述微动开关设于支架上，所述的流量调节组件包括调节旋钮、连接轴，所述的调节旋钮设于前壳板正面，所述调节旋钮通过连接轴与动调节装置联动。本方案分两路出水，一路由水斗、平衡水箱、加热体、出水嘴构成可出热水，一路由水斗、流量调节阀、水路通断组件、出水嘴构成可出冷水，通过调整流量调节阀调节冷水的流量，以不同冷水流量配合固定流量的热水，可获得不同温度的混合水；本方案中的水路通断组件以通用水龙头组件为主体；流量调节阀设置固定的定调节装置，还设置与调温机构同步转动的动调节装置，通过改变导流方孔与导流槽的相对位置改变从中流过的冷水的流量；调温机构包括两个功能，一个是用流量调节组件与动调节装置联动改变冷水流量，另一个是用按键自锁组件、微动开关及支架组件形成对饮水机电源的开、关和锁定；微动开关为标准件。

作为优选，所述的按键自锁组件还包括自锁弹簧，推杆，卡套，轴套，所述按键自锁组件中按键与推杆连接，所述的推杆、顶杆、自锁弹簧设于轴套中，推杆及顶杆可在轴套中移动，所述的自锁弹簧与轴套中的斜面形成自锁机构，所述的卡套卡在轴套上，所述的轴套固定在所述的微动开关及支架组件中的支架上。本方案按键自锁组件通过按动按键推动推杆及顶杆在轴套中运动，轴套中设置两个斜面及卡槽，并利用自锁弹簧和轴套中的一个斜面上实现按下、自锁，在另一个斜面上实现弹出功能，例如通过按动按键，推杆在卡槽中运动到一个斜面底部实现自锁，当再次按动按键，推杆运动到另一个斜面上，并滑到下一个卡槽中，推杆弹出，完成一个按下、自锁、弹出循环；卡套卡在轴套的卡槽内，并把推杆、顶杆、自锁弹簧封死在轴套中，顶杆顶起水路通断组件中的拉杆，并实现微动开关的复位，轴套固定在微动开关及支架组件中的支架孔中。

作为优选，所述的前壳板上设有童锁组件，所述的童锁组件包括拨块、限位杆、滑块，所述的拨块与滑块连接，所述的滑块可在限位杆上滑动，所述滑块设有勾脚，所述的限位杆设于所述的按键自锁组件上的按键后端，所述滑块设有可容按键自锁组件穿过的通孔，所述拨块设于前壳板正面。本方案童锁组件通过拨动拨块带动滑块在限位杆上滑动，实现锁定按键自锁组件上的按键，使按键组件不能按压下去，从而无法实现微动开关复位及水路通断组件的功能，形成童锁保护功能。

作为优选，所述的微动开关固定在支架上，所述的按键自锁组件的顶杆与微动开关形成复位机构，所述微动开关与饮水机电源回路连通。本方案微动开关及支架组件通过支架限定按键自锁组件中的轴套机构和水路通断组件中拉杆的位置，并通过顶杆机构的顶杆实现微动开关的复位，从而实现电源回路的接通，实现加热功能。

作为优选，所述的水路通断组件包括拉杆、拉簧、水路主体，所述的拉杆与所述的按键自锁组件的顶杆连接，所述的拉杆通过拉簧连接在微动开关及支架组件中的支架上。本方案水路通断组件通过按键自锁组件的顶杆机构伸长与缩回带动拉杆与拉簧实现水路主体中水路的通与断，并且拉杆依靠支架进行限位，拉簧可带动拉杆复位；水路通断组件的作用是当流量调节组件功能失效时，在按键自锁组件未按下时由于水路通断组件处于断开状态，能起到二次保护作用；水路通断组件为通用水龙头组件，常用设置中还包括连杆、轴套、堵头、销轴等部件。

作为优选，所述的流量调节组件还包括压紧弹簧、限位卡盘、连接轴，所述的限位卡盘固定在前壳板上，所述的限位卡盘与连接轴一起限制调节旋钮的调节行程，所述的压紧弹簧顶在动调节装置上，所述的定调节装置上的导流槽为由浅到深最后到方孔。本方案流量调节组件通过调节旋钮驱动动调节装置上孔与定调节装置上导流槽的相对位置实现对水流量的调节，限位卡盘固定在前壳板上，并与连接轴一起限制调节旋钮的调节行程，压紧弹簧顶在动调节装置上，并实现水路封死，定调节装置上的导流槽横截面形状为由浅到深最后到方孔设计，流量调节组件和水路通断组件共同控制水路回路中水流量的大小和通断。

首先，通过按键自锁组件中的按键，使推杆推动顶杆机构伸长，一方面顶起水路通断组件中的拉杆接通水路，另一方面使微动开关复位，使系统电路接通，此时利用弹簧及轴套上的斜面实现自锁，其中顶杆机构和拉杆通过支架限定其位置，起到限位的作用，另外该支架还为微动开关固定起到支撑的作用。

其次，当按下按键，水路通断组件中的拉杆打开其组件中的水路主体，使进水口与出水口连通，此时旋转流量调节组件中的旋钮，使动调节装置上的方孔与定调节装置上的导流槽相对位置发生变化，引起两者的接触面积由小到大发生变化，从而使通过的水流量发生变化，通过定调节装置的水流到达水路通断组件中水路主体，然后不同流量的水流与加热体中的沸腾水水混合，从而改变出水嘴的温度，起到调节温度的效果。

最后，童锁组件在整个温度调节机构中起到保护的作用，具体实施方法是当通过童锁组件中的拨块拨到保护位置时，其连接的滑块在限位杆上滑动，其滑块上的勾脚会卡到按键组件中的按键上，迫使按键无法压下，从而也无法使电路接通和水路接通，起到保护的作用。

另外，该机构中的所有组件固定在机体上的前壳板上，固定其相对位置，起到支撑的作用。

因此，本发明具有如下有益效果：(1)依靠机械组件实现调节出水温度的目的，调节效果可靠；(2)成本较低；(3)可以实现无级调温。

附图说明

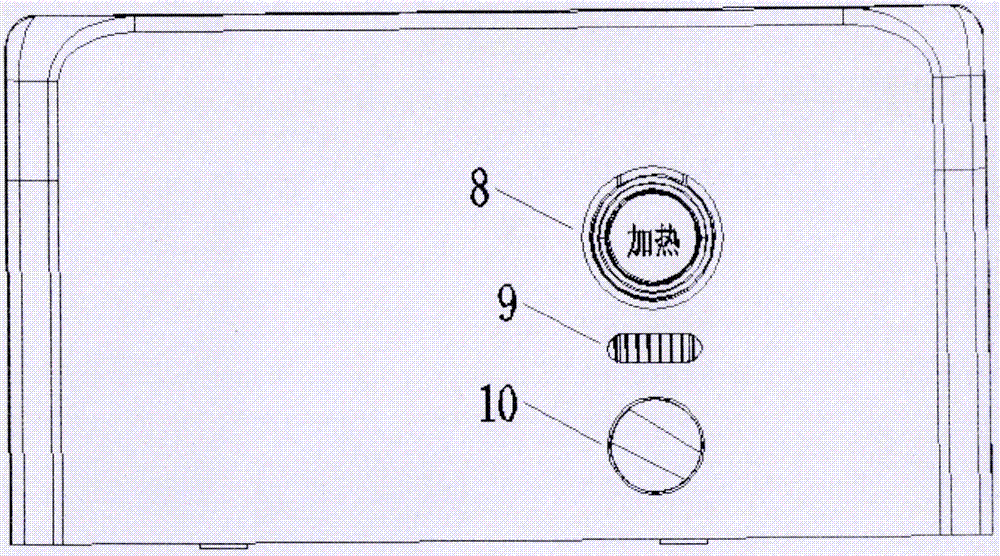

图1是本发明的一种结构示意图。

图2是图1的后视结构示意图。

图3是本发明流量调节组件的一种结构爆炸示意图。

图4是本发明流量调节组件定调节装置的剖面示意图。

图5是本发明按键自锁组件及支架组件的一种结构爆炸示意图。

图6是本发明按键自锁机构中轴套及支架的剖面示意图。

图7是本发明童锁机构示意图。

图8是本发明的一种水路结构图。

图中：1、流量调节组件2、支架3、水路主体4、拉杆

5、限位杆6、滑块7、微动开关8、按键9、拨块

10、调节旋钮11、定调节装置12、动调节装置

13、压紧弹簧14、连接轴15、限位卡盘111、出水嘴

112、导流槽113、进水嘴21、推杆22、顶杆

23、自锁弹簧24、卡套25、轴套31、水斗

32、平衡水箱33、加热体34、水路通断组件

35、流量调节阀36、出水口40、前壳板121、导流方孔

61、勾脚62、通孔。

具体实施方式

下面结合附图，对本发明的具体实施方式进行详细描述，但应当理解本发明的保护范围并不受具体实施方式的限制。

如图1，图2，图3，图4，图8所示，一种机械式无级调温饮水机的调温机构，饮水机设有前壳板40，饮水机设有水斗31、平衡水箱32、加热体33、流量调节阀35、水路通断组件34、出水口36，水斗31通过平衡水箱32、加热体33与出水口36连通，水斗31还通过流量调节阀35、水路通断组件34与出水口36连通，流量调节阀35包括定调节装置11、动调节装置12，定调节装置11上设有进水嘴113、导流槽112、出水嘴111，动调节装置12设有与导流槽112对应的导流方孔121，饮水机还设有固定在前壳板40上的调温机构，调温机构包括按键自锁组件、微动开关及支架组件、流量调节组件，按键自锁组件包括按键8、顶杆22，按键8设于前壳板40正面，微动开关及支架组件包括微动开关7、支架2，按键8通过顶杆22与水路通断组件34、微动开关7联动，微动开关7设于支架2上，流量调节组件包括调节旋钮10、连接轴14，调节旋钮10设于前壳板40正面，调节旋钮10通过连接轴14与动调节装置12联动；

微动开关7固定在支架2上，按键自锁组件的顶杆22与微动开关7形成复位机构，微动开关7与饮水机电源回路连通；

水路通断组件包括拉杆4、拉簧、水路主体3，拉杆4与按键自锁组件的顶杆22连接，拉杆4通过拉簧连接在微动开关及支架组件中的支架2上；

流量调节组件还包括压紧弹簧13、限位卡盘15，流量调节组件中的限位卡盘15固定在前壳板40上，限位卡盘15与连接轴14一起限制调节旋钮10的调节行程，压紧弹簧13套在连接轴14外侧并顶在动调节装置12上，定调节装置12上的导流槽112为弧形，导流槽112截面形状由浅到深最后到方孔；限位卡盘15固定在前壳板40上，连接轴14上的方轴卡在调节旋钮10上的方孔中，当旋转调节旋钮10带动连接轴14转动，连接轴14上的限位块受限位卡盘15上的限位块的限制，连接轴14带动动调节装置12，使其上面的导流方孔121在圆周方向转动，压紧弹簧13压住动调节装置12，动调节装置12上的导流方孔121与定调节装置11上的导流槽112相对应，水路连通，由于导流槽112为由浅到深，所以水流量也从大到小，当动调节装置12上的导流方孔121对应定调节装置11上的导流槽112最深位置时，此时流量最大，温度调节后出水温度也最低；

如图5，图6所示，按键自锁组件还包括自锁弹簧23、推杆21、卡套24、轴套25，按键自锁组件中按键8与推杆21连接，推杆21、顶杆22、自锁弹簧23设于轴套25中，推杆21及顶杆22可在轴套25中移动，自锁弹簧23与轴套25中的斜面形成自锁机构，卡套24卡在轴套25上，轴套25固定在微动开关及支架组件中的支架2上；

如图7所示，前壳板40上设有童锁组件，童锁组件包括拨块9、限位杆5、滑块6，拨块9与滑块6连接，滑块6可在限位杆5上滑动，滑块6设有勾脚61，限位杆5设于按键自锁组件上的按键8后端，滑块6设有可容按键自锁组件穿过的通孔62，拨块9设于前壳板40正面。

具体实施过程是，由水斗31连接外置水桶或净水器，水斗31中的水一路进入平衡水箱32，另一路进入流量调节装置，进入平衡水箱32的水进入加热体33，经加热后到达出水口36；进入流量调节装置的水经过调节旋钮10调节流量调节阀35，变化流量后的水进入水路通断组件34，最后汇入出水口36；此时，经过加热体33加热后的沸腾水与经过流量调节装置的常温水混合在一起流出，通过沸腾水与常温水的混合比例不同，实现出水温度的调节；

本发明各个部件协同操作完成无级调温功能，按下按键8，压缩推杆21移动，推杆21推动顶杆22一起移动，顶杆22一方面可以顶开拉杆4使水路接通，另一方面使微动开关7复位，实现整机的电路接通，加热体33工作；旋转流量调节旋钮10，可控制水路中的常温水流量的无级调节；

按键自锁组件可以实现自锁功能，通过按下加热按键8，在顶杆22移动过程中，通过自锁弹簧23的压缩和轴套25内部的斜面实现自锁功能；

童锁组件可实现防止儿童操作功能，拨块9和滑块6通过螺钉连接为一个整体，当拨动拨块9带动滑块6在限位杆5上运动，使滑块6上两个限制勾脚61运动到按键8背后位置，从而使按键8无法按下，实现童锁的锁定功能；当拨动滑块6到相反方向运动，可以解开童锁功能。
