多功能收折床的制作方法

本实用新型涉及家具，具体涉及一种多功能收折床，包括立式多功能收折床和卧式多功能收折床。

背景技术：

床是现代家具中非常重要的一个组成部分，人三分之一的时间都在床上度过，随着城市化的发展，土地及房产的价值上升，致使众多小户型房产出现，小户型房产如果也想拥有一个大床，那么对于居住家具在节约空间、使用简便和适用于更多人群的要求则越严格，现有的床具、衣柜、书架及文件柜都需要单独的空间放置，对于小户型房产来说，不能同时满足卧室、书房等必须的生活空间，如何发明一种新型的床具既能在狭窄的空间中提供更多的休息空间，又能不睡觉时将床所占用空间充分利用，是一个亟需解决的问题，目前市场上有一些可折叠收纳的床，不用时可将床竖向收折，不占空间，现有的折叠床要么采用手动折叠收纳，费时费力，要么采用推杆电机自动展开或收折。

但现有的推杆电机折叠床一般都是将推杆电机安装在床板和壁柜的柜板之间，遇特殊情况，如停电、推杆电机故障时，由于推杆电机安装在内部不方便拆卸，严重影响床的正常使用。

技术实现要素：

为解决以上技术问题，本实用新型提供一种不用时可折叠收折、不占空间、在特殊情况下仍可正常使用的多功能收折床，包括立式多功能收折床和卧式多功能收折床。

技术方案如下：一种立式多功能收折床，其关键在于：包括壁柜，该壁柜内立有床板，所述床板的背部朝里，腹部朝外，所述床板下端的床头与所述壁柜的侧板铰接，所述床板腹部安装有推杆电机，该推杆电机一端与所述床板铰接，所述推杆电机的另一端与所述壁柜的底板铰接、或与所述壁柜的侧板铰接或与地板铰接。采用本技术方案不需要使用时可通过推杆电机将床板收折到壁柜内，不占空间，床的收纳和展开通过推杆电机自动实现，省力，由于推杆电机设置在床的下方，遇到特殊情况如停电、推杆电机故障时，可将推杆电机与床板的连接处拆卸开来，手动推床实现床的收纳和展开，不影响正常使用。

作为优选：上述床板的腹部设有立板，该立板的上边缘与所述床板铰接，该立板的下端铰接有多功能板，该多功能板的内边缘与所述立板的下边缘铰接，所述多功能板的下方设有支腿，该支腿的上端与所述多功能板的外边缘铰接，所述支腿的下端铰接在支撑杆上，或支腿的下端铰接在地板上。采用本方案当床被收入壁柜后，床板下方的多动能板和支腿将被展开形成桌子，也可以在多功能板和立板上方式坐垫或靠垫，多功能板则成为椅子或沙发，此种设计使用方式灵活多变，且不占空间；且床板收折后，立板和多功能板均朝床板的床尾端收折，此种收折方式一方面不会刮花多功能板的上表面，另一方面方便制床厂批量生产此种收折床。

上述床板的腹部设有多功能板，该多功能板的内边缘和所述床板铰接，所述多功能板下方设有支腿，所述支腿上端与所述多功能板铰接，所述支腿的下端铰接在支撑杆上，或支腿的下端铰接在地板上。采用本设计当床被收入壁柜后，床板下方的多动能板和支腿将被展开形成桌子，不用时该桌子可以收折，使用方式灵活，不占空间。

上述支撑杆水平放置在底板上，所述支撑杆与所述壁柜固定连接。采用本方案支撑杆直接与壁柜连接，需要时可方便移动床的位置。

上述多功能板上设有拉簧，该拉簧一端与所述多功能板连接，另一端与所述床板连接。由于多功能板与支腿之间为铰接，展开后不稳定，影响使用，通过拉簧可将多功能板拉紧、固定，方便使用。

上述拉簧共两根，两根所述拉簧分别位于所述多功能板的两侧，两根所述拉簧一端分别与对应的所述多功能板的侧边中部连接，另一端分别与所述多功能板两侧的所述床板连接。采用本方案多功能板固定更稳固，且在展开床板的过程中不会妨碍多功能板的折叠。

上述床板的腹部边沿设有支撑板，该支撑板靠近床尾。采用本方案床被展开后支撑板可给床提供一个支撑力，减轻推杆电机的负荷，提高其使用寿命，床被收折后支撑板可作为一个置物平台。

上述床头的两侧固定有连接座，该连接座上设置有转轴，该转轴与所述壁柜的侧板相铰接。采用本方案在床板上安装床垫后，连接座可对床垫起到一定的限位作用，防止在床板的展开和收折的过程中床垫滑动。

上述推杆电机的推杆顶端与所述床板铰接，所述推杆电机的底端机身与所述壁柜的底板铰接。采用此方案推杆电机底端安装在壁柜的底板上，推杆电机的转动更灵活，床板展开后推杆电机被遮挡在床板下方，不影响美观。

一种卧式多功能收折床，其关键在于：包括壁柜，该壁柜内立有床板，所述床板的背部朝里，腹部朝外，所述床板下端的内侧与所述壁柜的侧板铰接，所述床板的外侧边沿设有支撑板；所述床板腹部安装有推杆电机，该推杆电机一端与所述床板铰接，所述推杆电机的另一端与所述壁柜的底板铰接、或与所述壁柜的侧板铰接、或与地板铰接。采用本技术方案，床板的外侧到内侧铰接点处的间距较小，在床板展开和收折的过程中，二者的力矩也较小，由此大大降低了推杆电机的负荷，可有效延长推杆电机的使用寿命。

有益效果：采用本实用新型的有益效果是不需要使用时可通过推杆电机将床板收折到壁柜内，不占空间，床的收纳和展开通过推杆电机自动实现，省力，由于推杆电机设置在床的下方，遇到特殊情况如停电、推杆电机故障时，可将推杆电机与床板的连接处拆卸开来，手动推床实现床的收纳和展开，不影响使用，床被收入壁柜后，床板下方的多动能板和支腿将被展开形成桌子或椅子，使用方式灵活多变，多功能板上设置的拉簧可将多功能板拉紧、固定，方便使用。

附图说明

图1为立式多功能收折床的结构示意图；

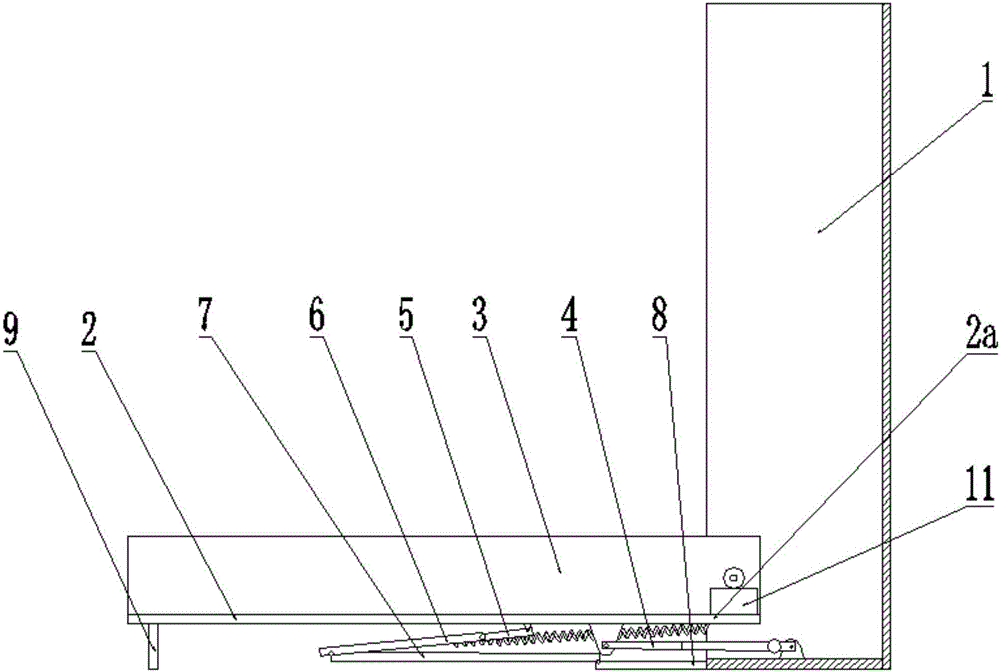

图2为立式多功能收折床展开状态时的结构示意图；

图3为卧式多功能收折床的结构示意图。

具体实施方式

下面结合实施例和附图对本实用新型作进一步说明。

实施例1，如图1和2所示，一种立式多功能收折床，包括壁柜1，该壁柜1内立有床板2，所述床板2的背部朝里，腹部朝外，所述床板2下端的床头2a与所述壁柜1的侧板铰接，所述床板2腹部安装有推杆电机4，该推杆电机4一端与所述床板2铰接，所述推杆电机4的另一端与所述壁柜1的底板铰接、或与所述壁柜1的侧板铰接或与地板铰接，所述推杆电机4的杆身为倾斜的斜杆，该斜杆与水平面之间的夹角小于90°，所述床板2上设有床垫3，所述床头2a的两侧固定有连接座11，该连接座11上设置有转轴，该转轴与所述壁柜1的侧板相铰接，所述床垫3位于两个所述连接座11之间的所述床板2上。

所述床板2的腹部设有多功能板6，该多功能板6的内边缘和所述床板2铰接，所述多功能板6下方设有支腿7，所述支腿7上端与所述多功能板6铰接，所述支腿7的下端铰接在支撑杆8上，或支腿7的下端铰接在地板上，由于多功能板6直接与床板2铰接时在床的展看和收折过程中可能对多功能板的上表面造成划伤，本实施例优选方式为：在所述床板2的腹部设有立板5，该立板5的上边缘与所述床板2铰接，该立板5的下端铰接有多功能板6，该多功能板6的内边缘与所述立板5的下边缘铰接，所述多功能板6的下方设有支腿7，该支腿7的上端与所述多功能板6的外边缘铰接，所述支腿7的下端铰接在支撑杆8上，或支腿7的下端铰接在地板上，优选地，所述支腿7的下端铰接在支撑杆8上，所述支撑杆8水平放置在底板上，所述支撑杆8与所述壁柜1的底板固定连接。

所述多功能板6上设有拉簧10，该拉簧10一端与所述多功能板6连接，另一端与所述床板2连接，所述拉簧10共两根，两根所述拉簧10分别位于所述多功能板6的两侧，两根所述拉簧10一端分别与对应的所述多功能板6的侧边中部连接，另一端分别与所述多功能板6两侧的所述床板2连接。

从图中还可以看出，所述床板2的腹部边沿设有支撑板9，该支撑板9靠近床尾，该支撑板9的上边缘与所述床板2铰接，所述支撑板9可绕所述床板2呈90°折弯，所述壁柜1的底板上设有外壳，所述推杆电机4固定安装在该外壳内，所述推杆电机4的推杆顶端与所述床板2铰接，所述推杆电机4的底端机身与所述壁柜1的底板铰接，所述推杆电机4推杆顶端与所述床板2的铰接处位于所述多功能板6的下方，所述支腿7共两根，两根所述支腿7沿所述多功能板6的外边缘方向平行分布在所述多功能板6的下方。

实施例2，如图3所示，一种卧式多功能收折床，包括壁柜1，该壁柜1内立有床板2，所述床板2的背部朝里，腹部朝外，所述床板2下端的内侧与所述壁柜1的侧板铰接，所述床板2的外侧边沿设有支撑板9，所述床板2腹部安装有推杆电机4，该推杆电机4一端与所述床板2铰接，所述推杆电机4的另一端与所述壁柜1的底板铰接、或与所述壁柜1的侧板铰接、或与地板铰接。

最后需要说明的是，上述描述仅仅为本实用新型的优选实施例，本领域的普通技术人员在本实用新型的启示下，在不违背本实用新型宗旨及权利要求的前提下，可以做出多种类似的表示，这样的变换均落入本实用新型的保护范围之内。
