一种茶杯柜的制作方法

本实用新型涉及一种茶杯柜，具体涉及一种造型美观、方便拆卸和组装的茶杯柜。

背景技术：

现有技术中的茶杯柜造型单一，结构不够合理，内部空间小导致容纳的容量有限，而且拆卸和重新组装不方便。

技术实现要素：

本实用新型的目的在于提供一种造型美观，方便拆卸和重新组装的茶杯柜。

本实用新型所述的茶杯柜包括第一柜，所述的第一柜包括下柜和屋形上柜，所述的屋形上柜竖直设置在下柜上方；所述的下柜包括下柜底板、贴地板、下柜左侧板、下柜右侧板、下柜面板和下柜门板；所述的屋形上柜包括屋形上柜第一屋顶、屋形上柜第一右侧板、屋形上柜第一门板、屋形上柜第一背板、屋形上柜第二屋顶、屋形上柜第二右侧板、屋形上柜左侧板和屋形上柜第二门板，屋形上柜第一右侧板与屋形上柜第二右侧板之间以及屋形上柜第二右侧板与屋形上柜左侧板之间由层板和隔板隔成多个分隔空间。

所述的下柜左侧板和下柜右侧板分别与下柜底板垂直设置，所述的下柜面板与下柜底板平行，下柜左侧板和下柜右侧板设置在下柜底板与下柜面板之间；贴地板设置在下柜底板的底部下方。

所述的屋形上柜第一右侧板与屋形上柜第二右侧板以及屋形上柜左侧板平行设置并且分别垂直于下柜面板，上柜第二右侧板的长度大于屋形上柜左侧板的长度，屋形上柜第二屋顶倾斜设置在屋形上柜第二右侧板和屋形上柜左侧板上方；屋形上柜第一屋顶一端设置在屋形上柜第一右侧板上，屋形上柜第一屋顶的另一端连接在屋形上柜第二右侧板上。

所述的屋形上柜第一屋顶上设置有烟囱；所述的烟囱通过十字槽沉头木螺钉连接在屋形上柜第一屋顶上。

所述的屋形上柜第一右侧板与屋形上柜第二右侧板之间设置有屋形上柜第一层板、屋形上柜第一上层板和屋形上柜第一隔板，屋形上柜第一层板与屋形上柜第一上层板平行设置，屋形上柜第一隔板与屋形上柜第一层板和屋形上柜第一上层板分别垂直。

所述的屋形上柜第二右侧板和屋形上柜左侧板之间设置有屋形上柜第二层板和屋形上柜第二隔板，屋形上柜第二层板和屋形上柜第二隔板垂直。

所述的屋形上柜第二右侧板和屋形上柜左侧板分别与屋形上柜第二层板通过直径为6mm的木梢连接；所述的屋形上柜第一右侧板与屋形上柜第一层板与屋形上柜第一上层板分别通过直径为6mm的木梢连接；屋形上柜第一层板与屋形上柜第一上层板还分别通过直径为6mm的木梢与屋形上柜第二右侧板连接；屋形上柜第一右侧板、屋形上柜第二右侧板、屋形上柜左侧板、屋形上柜第二隔板和屋形上柜第一隔板的底端分别通过直径为6mm的木梢与下柜面板连接。

所述的下柜还包括第二下柜门板，该第二下柜门板与下柜门板对称设置。

所述的茶杯柜还包括第二柜，第二柜设置在下柜和屋形上柜的一侧；所述的第二柜包括第二柜底板、第二柜贴地板、第二柜左侧板、第二柜右侧板、第二柜面板、第二柜背板和第二柜门板，所述的第二柜左侧板和第二柜右侧板以及第二柜背板分别与第二柜底板垂直，所述的第二柜面板与第二柜底板平行，所述的第二柜左侧板和第二柜右侧板以及第二柜背板设置在第二柜面板与第二柜底板之间；第二柜背板还分别与第二柜左侧板和第二柜右侧板垂直。

所述的第二柜贴地板共有两个，两个第二柜贴地板平行设置在第二柜底板的下方。

本实用新型的技术方案具有如下优点：

本实用新型所述的茶杯柜造型美观，方便拆卸和重新组装，结构合理，内部空间大，实用性强。

附图说明

图1是本实用新型所述的茶杯柜的第一柜的整体结构示意图。

图2-7是是图1所示的第一柜的各个部分的分解示意图。

图8是本实用新型所述的茶杯柜的第二柜的整体结构示意图。

图9-12是图8所示的第二柜的各个部分的分解示意图。

具体实施方式

以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

如图1-7所示，本实用新型所述的茶杯柜包括第一柜，所述的第一柜包括下柜和屋形上柜，所述的屋形上柜竖直设置在下柜上方；所述的下柜包括下柜底板1、贴地板2、下柜左侧板3、下柜右侧板4、下柜面板7和下柜门板26；所述的屋形上柜包括屋形上柜第一屋顶12、屋形上柜第一右侧板16、屋形上柜第一门板25、屋形上柜第一背板15、屋形上柜第二屋顶20、屋形上柜第二右侧板23、屋形上柜左侧板17和屋形上柜第二门板24，屋形上柜第一右侧板16与屋形上柜第二右侧板23之间以及屋形上柜第二右侧板23与屋形上柜左侧板17之间由层板和隔板隔成多个分隔空间。所述的多个分隔空间用于放置茶杯或其他物品。

所述的下柜左侧板3和下柜右侧板4分别与下柜底板1垂直设置，所述的下柜面板7与下柜底板1平行，下柜左侧板3和下柜右侧板4设置在下柜底板1与下柜面板7之间；贴地板2设置在下柜底板1的底部下方。

所述的屋形上柜第一右侧板16与屋形上柜第二右侧板23以及屋形上柜左侧板17平行设置并且分别垂直于下柜面板7，上柜第二右侧板23的长度大于屋形上柜左侧板17的长度，屋形上柜第二屋顶20倾斜设置在屋形上柜第二右侧板23和屋形上柜左侧板17上方；屋形上柜第一屋顶12一端设置在屋形上柜第一右侧板16上，屋形上柜第一屋顶12的另一端连接在屋形上柜第二右侧板23上。

所述的屋形上柜第一屋顶12上设置有烟囱13。

如图4，所述的烟囱13通过十字槽沉头木螺钉31连接在屋形上柜第一屋顶12上。

所述的屋形上柜第一右侧板16与屋形上柜第二右侧板23之间设置有屋形上柜第一层板8、屋形上柜第一上层板10和屋形上柜第一隔板9，屋形上柜第一层板8与屋形上柜第一上层板10平行设置，屋形上柜第一隔板9与屋形上柜第一层板8和屋形上柜第一上层板10分别垂直。第一上层板10和屋形上柜第一层板8均用于放置茶杯或其他物品。

所述的屋形上柜第二右侧板23和屋形上柜左侧板17之间设置有屋形上柜第二层板19和屋形上柜第二隔板18，屋形上柜第二层板19和屋形上柜第二隔板18垂直。第二层板19用于放置茶杯或其他物品。

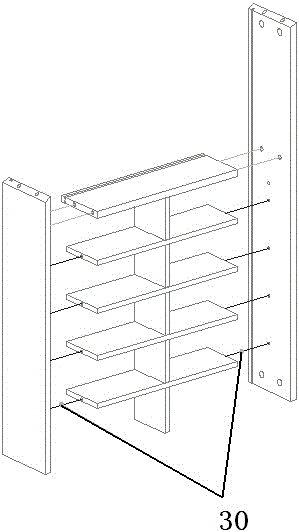

如图2-7所示，所述的屋形上柜第二右侧板23和屋形上柜左侧板17分别与屋形上柜第二层板19通过直径为6mm的木梢连接；所述的屋形上柜第一右侧板16与屋形上柜第一层板8与屋形上柜第一上层板10分别通过直径为6mm的木梢连接；屋形上柜第一层板8与屋形上柜第一上层板10还分别通过直径为6mm的木梢与屋形上柜第二右侧板23连接；屋形上柜第一右侧板16、屋形上柜第二右侧板23、屋形上柜左侧板17、屋形上柜第二隔板18和屋形上柜第一隔板9的底端分别通过直径为6mm的木梢与下柜面板7连接。

如图7，所述的下柜还包括第二下柜门板261，该第二下柜门板261与下柜门板26对称设置。

如图8-12，本实用新型所述的茶杯柜还包括第二柜，第二柜设置在下柜和屋形上柜的一侧；所述的第二柜包括第二柜底板41、第二柜贴地板42、第二柜左侧板43、第二柜右侧板44、第二柜面板45、第二柜背板46和第二柜门板47，所述的第二柜左侧板43和第二柜右侧板44以及第二柜背板46分别与第二柜底板41垂直，所述的第二柜面板45与第二柜底板41平行，所述的第二柜左侧板43和第二柜右侧板44以及第二柜背板46设置在第二柜面板45与第二柜底板41之间；第二柜背板46还分别与第二柜左侧板43和第二柜右侧板44垂直。

所述的第二柜贴地板42共有两个，两个第二柜贴地板42平行设置在第二柜底板41的下方。

虽然，上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述，但在本实用新型基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
