一种高速公路用服务区餐桌的制作方法

本实用新型涉及一种餐桌，尤其涉及一种高速公路用服务区餐桌。

背景技术：

高速公路属于高等级公路。中国交通部《公路工程技术标准》规定，高速公路指“能适应年平均昼夜小客车交通量为25000辆以上、专供汽车分道高速行驶并全部控制出入的公路”。

服务区也称为休息站，在高速公路等场合出现，主要的用途是供短暂休息，并提供服务，比如厕所、加油站和小卖部等服务。

餐桌的原意，是指专供吃饭用的桌子。按材质可分为实木餐桌、钢木餐桌、大理石餐桌、大理石餐台、大理石茶几、玉石餐桌、玉石餐台、玉石茶几和云石餐桌等。

冬天顾客就餐时容易冷掉，所以在吃饭时要同时对饭菜进行加热，从而使饭菜进行保温。

现有的高速公路用服务区餐桌存在饭菜无法保温、顾客就餐时夹菜不方便、就餐时私人物品不方便放置的缺点，因此亟需研发一种可以饭菜保温、顾客就餐时夹菜较方便、就餐时私人物品方便放置的高速公路用服务区餐桌。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的高速公路用服务区餐桌存在饭菜无法保温、顾客就餐时夹菜不方便、就餐时私人物品不方便放置的缺点，本实用新型要解决的技术问题是提供一种可以饭菜保温、顾客就餐时夹菜较方便、就餐时私人物品方便放置的高速公路用服务区餐桌。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种高速公路用服务区餐桌，包括有电机Ⅰ、左轴承座、丝杆、螺母、顶板、右轴承座、电动推杆、电机Ⅱ、电磁铁、圆盘、铁块、硬质管Ⅰ、水泵、电控阀、桌面、硬质管Ⅲ、硬质管Ⅱ、水箱、加热丝和桌腿；桌面中间开有圆形凹槽，圆形凹槽底部右侧设有硬质管Ⅲ，硬质管Ⅲ上设有电控阀，桌面底部左右两侧对称设有桌腿，左桌腿右侧设有水箱，水箱内开有腔体，腔体内设有加热丝，水箱右侧上部设有水泵，水泵上设有硬质管Ⅰ和硬质管Ⅱ，硬质管Ⅰ末端伸入圆形凹槽，硬质管Ⅱ末端伸入水箱，硬质管Ⅲ末端伸入水箱，硬质管Ⅲ位于硬质管Ⅱ的下方，桌面上方设有顶板，顶板底部从左至右依次设有电机Ⅰ、左轴承座和右轴承座，左轴承座和右轴承座之间安装有丝杆，丝杆左端与电机Ⅰ连接，丝杆上设有螺母，螺母与丝杆配合，螺母下端设有电动推杆，电动推杆下端连接有电机Ⅱ，电机Ⅱ下端设有电磁铁，电磁铁下方设有圆盘，圆盘顶部中间设有铁块，铁块位于电磁铁的正下方。

优选地，还包括有防水涂料，圆形凹槽内设有防水涂料。

优选地，还包括有放置框、电动轮和钢丝绳，顶板底部左右两侧对称设有电动轮，电动轮上绕有钢丝绳，钢丝绳末端连接有放置框。

优选地，电机Ⅰ和电机Ⅱ均为伺服电机。

工作原理：当餐桌上上完菜后，顾客要就餐时，首先启动加热丝加热，当水箱内的水加热到一定温度后，加热丝停止加热，然后启动电动推杆伸长，从而带动电机Ⅱ向下运动，从而带动电磁铁向下运动，当电磁铁与铁块接触时，电动推杆停止伸长，然后启动电磁铁通电，则电磁铁就会将铁块吸住，然后启动电动推杆缩短，从而带动电机Ⅱ向上运动，从而带动电磁铁向上运动，从而带动铁块向上运动，从而带动圆盘向上运动，当圆盘向上运动到合适位置时，电动推杆停止缩短，然后启动水泵工作，从而水箱内的热水就会通过硬质管Ⅱ再通过硬质管Ⅰ进入到圆形凹槽内，当圆形凹槽内的水量合适时，水泵停止工作，然后再启动电动推杆伸长，从而带动圆盘向下运动，当圆盘运动到合适位置时，电动推杆停止伸长，此时圆形凹槽内的热水就会对圆盘上的饭菜进行加热，在就餐时，同时启动电机Ⅱ带动电磁铁转动，从而带动铁块转动，从而带动圆盘转动，从而带动圆盘上的饭菜转动，从而就能使每个顾客都能夹到想吃的菜，当小孩夹菜困难时，此时启动电动推杆缩短，从而带动圆盘向上运动，当圆盘运动到合适位置时，电动推杆停止缩短，然后启动电机Ⅰ带动丝杆转动，从而带动螺母在丝杆上左右运动，从而带动圆盘左右运动，当圆盘运动到合适位置时，电机Ⅰ停止工作，然后再启动电动推杆伸长，从而带动圆盘向下运动，当圆盘运动到合适位置时，电动推杆停止伸长，从而小孩就可以夹到饭菜，当顾客吃饭完毕时，电机Ⅱ停止工作，然后启动电机Ⅰ工作，使圆盘回到初始位置，之后电机Ⅰ停止工作，然后电磁铁断电，然后启动电动推杆缩短，使电磁铁回到初始位置，之后电动推杆停止缩短，然后将电控阀打开，则圆形凹槽内的水就会通过硬质管Ⅲ流到水箱内，从而可以重复利用水箱内的水，从而节约水资源。

因为还包括有防水涂料，圆形凹槽内设有防水涂料，防水涂料经固化后形成的防水薄膜具有一定的延伸性、弹塑性、抗裂性、抗渗性及耐候性，所以能起到防水、防渗和保护餐桌的作用。

因为还包括有放置框、电动轮和钢丝绳，顶板底部左右两侧对称设有电动轮，电动轮上绕有钢丝绳，钢丝绳末端连接有放置框，当顾客有随身携带的私人物品时，如果直接放到餐桌上，就餐时容易沾上油渍，所以在就餐之前启动电动轮转动，从而钢丝绳放出，从而就会带动放置框向下运动，当放置框运动到合适位置时，电动轮停止工作，顾客就可以将私人物品放进放置框内，然后再启动电动轮工作，钢丝绳收缩，从而就会带动放置框向上运动，当放置框运动到合适位置时，电动轮停止工作，当顾客就餐完毕时，重复以上步骤，使放置框向下运动，从而将私人物品取走，从而在顾客就餐时就能够方便的放置顾客的私人物品。

因为电机Ⅰ和电机Ⅱ均为伺服电机，所以可以更精确地调整转速。

（3）有益效果

本实用新型达到了可以饭菜保温、顾客就餐时夹菜较方便、就餐时私人物品便于放置的有益效果。

附图说明

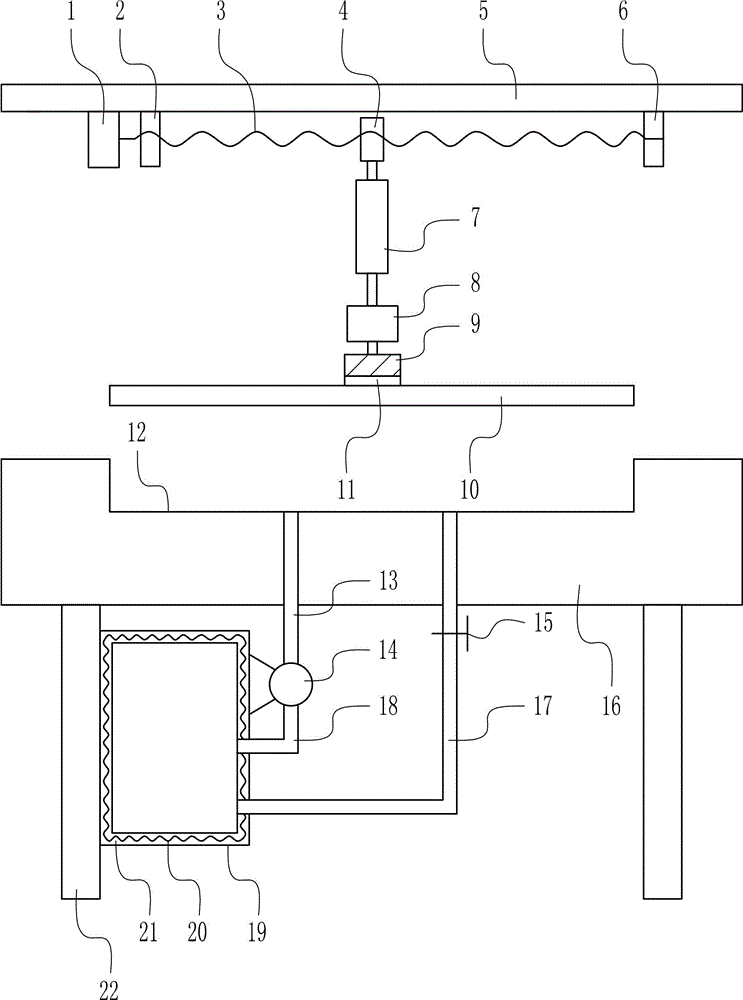

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-电机Ⅰ，2-左轴承座，3-丝杆，4-螺母，5-顶板，6-右轴承座，7-电动推杆，8-电机Ⅱ，9-电磁铁，10-圆盘，11-铁块，12-圆形凹槽，13-硬质管Ⅰ，14-水泵，15-电控阀，16-桌面，17-硬质管Ⅲ，18-硬质管Ⅱ，19-水箱，20-加热丝，21-腔体，22-桌腿，23-防水涂料，24-放置框，25-电动轮，26-钢丝绳。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种高速公路用服务区餐桌，如图1-3所示，包括有电机Ⅰ1、左轴承座2、丝杆3、螺母4、顶板5、右轴承座6、电动推杆7、电机Ⅱ8、电磁铁9、圆盘10、铁块11、硬质管Ⅰ13、水泵14、电控阀15、桌面16、硬质管Ⅲ17、硬质管Ⅱ18、水箱19、加热丝20和桌腿22；桌面16中间开有圆形凹槽12，圆形凹槽12底部右侧设有硬质管Ⅲ17，硬质管Ⅲ17上设有电控阀15，桌面16底部左右两侧对称设有桌腿22，左桌腿22右侧设有水箱19，水箱19内开有腔体21，腔体21内设有加热丝20，水箱19右侧上部设有水泵14，水泵14上设有硬质管Ⅰ13和硬质管Ⅱ18，硬质管Ⅰ13末端伸入圆形凹槽12，硬质管Ⅱ18末端伸入水箱19，硬质管Ⅲ17末端伸入水箱19，硬质管Ⅲ17位于硬质管Ⅱ18的下方，桌面16上方设有顶板5，顶板5底部从左至右依次设有电机Ⅰ1、左轴承座2和右轴承座6，左轴承座2和右轴承座6之间安装有丝杆3，丝杆3左端与电机Ⅰ1连接，丝杆3上设有螺母4，螺母4与丝杆3配合，螺母4下端设有电动推杆7，电动推杆7下端连接有电机Ⅱ8，电机Ⅱ8下端设有电磁铁9，电磁铁9下方设有圆盘10，圆盘10顶部中间设有铁块11，铁块11位于电磁铁9的正下方。

还包括有防水涂料23，圆形凹槽12内设有防水涂料23。

还包括有放置框24、电动轮25和钢丝绳26，顶板5底部左右两侧对称设有电动轮25，电动轮25上绕有钢丝绳26，钢丝绳26末端连接有放置框24。

电机Ⅰ1和电机Ⅱ8均为伺服电机。

工作原理：当餐桌上上完菜后，顾客要就餐时，首先启动加热丝20加热，当水箱19内的水加热到一定温度后，加热丝20停止加热，然后启动电动推杆7伸长，从而带动电机Ⅱ8向下运动，从而带动电磁铁9向下运动，当电磁铁9与铁块11接触时，电动推杆7停止伸长，然后启动电磁铁9通电，则电磁铁9就会将铁块11吸住，然后启动电动推杆7缩短，从而带动电机Ⅱ8向上运动，从而带动电磁铁9向上运动，从而带动铁块11向上运动，从而带动圆盘10向上运动，当圆盘10向上运动到合适位置时，电动推杆7停止缩短，然后启动水泵14工作，从而水箱19内的热水就会通过硬质管Ⅱ18再通过硬质管Ⅰ13进入到圆形凹槽12内，当圆形凹槽12内的水量合适时，水泵14停止工作，然后再启动电动推杆7伸长，从而带动圆盘10向下运动，当圆盘10运动到合适位置时，电动推杆7停止伸长，此时圆形凹槽12内的热水就会对圆盘10上的饭菜进行加热，在就餐时，同时启动电机Ⅱ8带动电磁铁9转动，从而带动铁块11转动，从而带动圆盘10转动，从而带动圆盘10上的饭菜转动，从而就能使每个顾客都能夹到想吃的菜，当小孩夹菜困难时，此时启动电动推杆7缩短，从而带动圆盘10向上运动，当圆盘10运动到合适位置时，电动推杆7停止缩短，然后启动电机Ⅰ1带动丝杆3转动，从而带动螺母4在丝杆3上左右运动，从而带动圆盘10左右运动，当圆盘10运动到合适位置时，电机Ⅰ1停止工作，然后再启动电动推杆7伸长，从而带动圆盘10向下运动，当圆盘10运动到合适位置时，电动推杆7停止伸长，从而小孩就可以夹到饭菜，当顾客吃饭完毕时，电机Ⅱ8停止工作，然后启动电机Ⅰ1工作，使圆盘10回到初始位置，之后电机Ⅰ1停止工作，然后电磁铁9断电，然后启动电动推杆7缩短，使电磁铁9回到初始位置，之后电动推杆7停止缩短，然后将电控阀15打开，则圆形凹槽12内的水就会通过硬质管Ⅲ17流到水箱19内，从而可以重复利用水箱19内的水，从而节约水资源。

因为还包括有防水涂料23，圆形凹槽12内设有防水涂料23，防水涂料23经固化后形成的防水薄膜具有一定的延伸性、弹塑性、抗裂性、抗渗性及耐候性，所以能起到防水、防渗和保护餐桌的作用。

因为还包括有放置框24、电动轮25和钢丝绳26，顶板5底部左右两侧对称设有电动轮25，电动轮25上绕有钢丝绳26，钢丝绳26末端连接有放置框24，当顾客有随身携带的私人物品时，如果直接放到餐桌上，就餐时容易沾上油渍，所以在就餐之前启动电动轮25转动，从而钢丝绳26放出，从而就会带动放置框24向下运动，当放置框24运动到合适位置时，电动轮25停止工作，顾客就可以将私人物品放进放置框24内，然后再启动电动轮25工作，钢丝绳26收缩，从而就会带动放置框24向上运动，当放置框24运动到合适位置时，电动轮25停止工作，当顾客就餐完毕时，重复以上步骤，使放置框24向下运动，从而将私人物品取走，从而在顾客就餐时就能够方便的放置顾客的私人物品。

因为电机Ⅰ1和电机Ⅱ8均为伺服电机，所以可以更精确地调整转速。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
