电脑升降台的制作方法

本实用新型涉及办公设备，具体涉及一种用于调节电脑放置高度、以实现坐立交替办公的带有半自动性能的电脑升降台。

背景技术：

现代人工作办公已离不开电脑，尤其是以坐班形式办公的人员除了睡眠时间外大部分时间都以坐在电脑前的方式度过每一天。长期久坐容易导致亚健康和颈椎病等。因此可以改变坐姿的电脑升降台的市场需求从短短近几年的从无到有也会到日后风靡于多数人的工作与家庭之中，此类产品在设计上的技术的需要也越来越受到重视。

现有技术下的相关市场产品分为手动电脑升降台与电动办公升降桌。在目前的产品中手动的电脑升降台多存在底座和支架以及锁定装置不稳固与升降手动操作不方便的诸多问题，而相关电动版产品不仅价格非常高昂又需要替换原有的办公桌无疑是有环保和实用缺陷的。本实用新型在同类手动产品中解决了最简易的半自动化的同时又可以确保升降台的底座和支架的稳固和解决锁定装置存在的缺陷，当然其创新的设计思路使其兼备性价比。

技术实现要素：

为解决上述问题，本实用新型提供一种电脑升降台。

为实现上述目的，本实用新型采用如下的技术方案是：一种电脑升降台，包括底部支架、导轨、升降台、顶梁，所述导轨设于底部上，所述的升降台滑设于导轨上，所述的升降台设有锁紧装置和限高锁定装置，所述的导轨顶端设有顶梁，所述的顶梁相对应限高锁定装置的位置旋接限位锁头，所述的限位锁头与限高锁定装置配合自动锁定升降台，所述的锁紧装置穿设于导轨上用于锁定升降台在导轨上。

优选地，所述的限高锁定装置包括锁体，所述的锁体上设有锁孔和钥匙孔，所述的锁孔和钥匙孔相互垂直并相通，所述的锁孔用来插入限位锁头。

优选地，所述的锁体上还设有导向孔。

优选地，所述的限位锁头包括调节螺杆和锁芯。

优选地，所述的底部支架包括对称设置于升降台两侧边的第一支架和第二支架。

优选地，所述的底部支架为底板。

本实用新型的有益效果在于：本实用新型结构简单，稳固，在调整升降台时可自动锁定，同时增加锁紧装置，使升降台更稳定。

附图说明

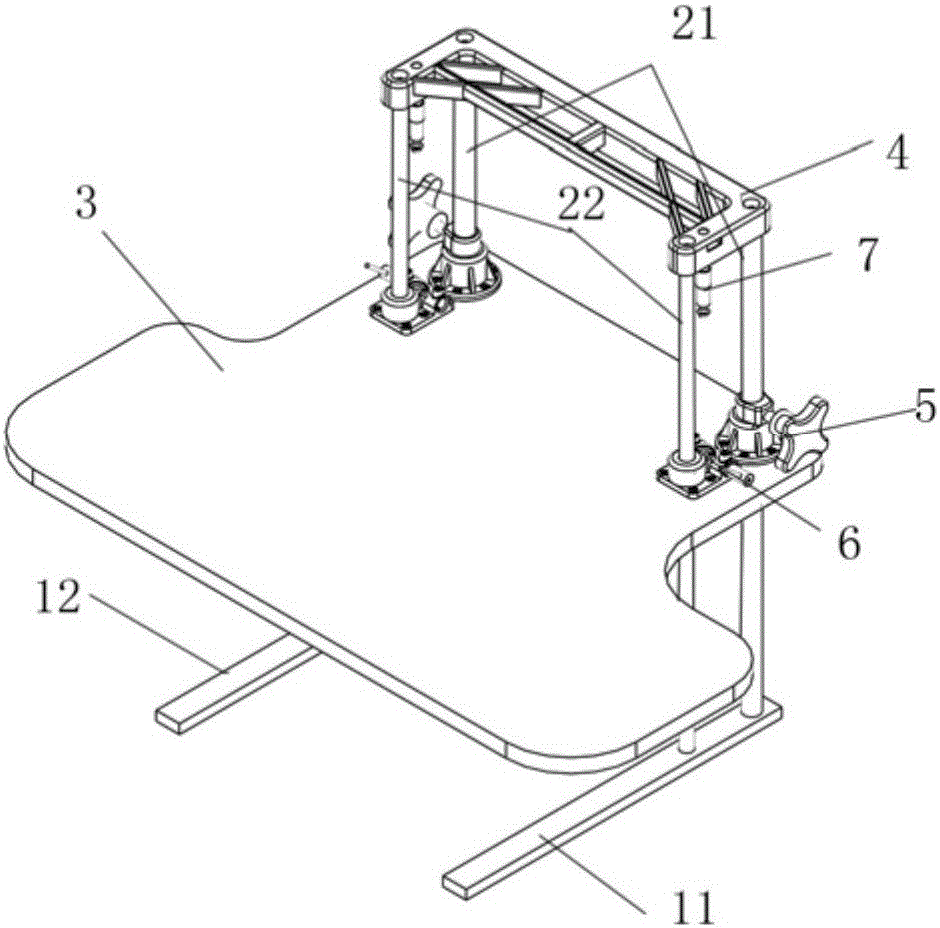

图1是本实用新型实施例一的结构图。

图2是本实用新型实施例二的结构图。

图3是本实用新型实施例三的结构图。

图4是本实用新型实施例四的结构图。

图5是本实用新型限位锁头与限高锁定装置配合的示意图。

图6是本实用新型限位锁头与限高锁定装置配合的另一示意图。

图7是本实用新型锁体结构图。

图8是本实用新型锁体另一结构图。

标注说明：1.底部支架；11.第一支架；12.第二支架；2.导轨；21.第一导轨；22.第二导轨；3.升降台；4.顶梁；5.锁紧装置；6.限高锁定装置；61.锁体；611.锁孔；612.钥匙孔；613.导向孔；62.转轴；63.力臂；7.限位锁头；71.调节螺杆；72.锁芯；8.底板；81.固定座。

具体实施方式

请参阅图1-8所示，本实用新型关于一种电脑升降台3，包括底部支架1、导轨2、升降台3、顶梁4，所述导轨2设于底部上，所述的底部支架1可以为底板8或者是包括对称设置于升降台3两侧边的第一支架11和第二支架12，采用底板8形式的底部支架1更稳但成本较高，使用第一支架11和第二支架12形式，成本较低，所述的升降台3滑设于导轨2上，本实用新型可以采用一条导轨2也可以为了使升降台3上下移动更稳定而采用两条导轨2，所述的升降台3设有锁紧装置5和限高锁定装置6，所述的导轨2顶端设有顶梁4，所述的顶梁4相对应限高锁定装置6的位置旋接限位锁头7，所述的限位锁头7与限高锁定装置6配合自动锁定升降台3，所述的锁紧装置5穿设于导轨2上用于锁定升降台3在导轨2上

具体地，所述的限高锁定装置6包括锁体61，所述的锁体61上设有锁孔611和钥匙孔612，所述的锁孔611和钥匙孔612相互垂直并相通，所述的锁孔611用来插入限位锁头7。若本实用新型采用两条导轨2，所述的锁体61上还设有导向孔613，导向孔613滑设于导轨2上，为了扩大升降台3高度调整范围，所述的限位锁头7包括调节螺杆71和锁芯72。

实施例一

一种电脑升降台3，包括底部支架1、导轨2、升降台3、顶梁4，所述的底部支架1包括对称设置于升降台3两侧边的第一支架11和第二支架12，所述导轨2设于第一支架11和第二支架12上，所述的升降台3滑设于导轨2上，所述的升降台3设有锁紧装置5和限高锁定装置6，所述的限高锁定装置6设于升降台3中部，所述的导轨2顶端设有顶梁4，所述的顶梁4中部相对应限高锁定装置6的位置旋接限位锁头7，所述的限位锁头7与限高锁定装置6配合自动锁定升降台3，所述的锁紧装置5穿设于导轨2上用于锁定升降台3在导轨2上。

所述的限高锁定装置6包括锁体61，所述的锁体61上设有锁孔611和钥匙孔612，所述的锁孔611和钥匙孔612相互垂直并相通，所述的锁孔611用来插入限位锁头7，所述的钥匙孔612内穿设有转轴62，锁孔611、钥匙孔612、转轴62与限位锁头7的机械配合原理属于公知常识，在此不再赘述。

为了扩大使用范围，使升降台3的高度可调节，所述的限位锁头7包括调节螺杆71和锁芯72，所述的调节螺杆71旋接在顶梁4上，并可通过旋转调节螺杆71使调节螺杆71相对于顶梁4上下运动，当调节螺杆71向上旋转，锁芯72随着向上升高，因而升降台3的高度增加，当调节螺杆71向下旋转，锁芯72随着向下降低，因而升降台3的高度减少，从而扩大使用范围。

为了使限高锁定装置6方便解锁，所述的转轴62采用杠杆原理增加力臂63，力臂63延伸出升降台3外。

为了使得升降台3升降更稳当和便利，底部支架1和升降台3间安装弹簧或者气压液压杆辅助升起或降落升降台。弹簧或者气压液压杆设于导轨2一侧。

所述的锁紧装置5包括销轴、轴套和旋钮；所述轴套包括连接座和中空的圆管，所述的圆管侧表面设有通孔，所述的通孔内设有内螺纹，所述的销轴表面设有外螺纹并与通孔螺纹连接，所述的销轴和旋钮整体成型在一起。

所述的轴套内设有用于减少摩擦力的直线轴承。

实施例二

一种电脑升降台3，包括底部支架1、导轨2、升降台3、顶梁4，所述的底部支架1包括对称设置于升降台3两侧边的第一支架11和第二支架12，所述的导轨2包括第一导轨21和第二导轨22，所述的第一导轨21和第二导轨22平行设于第一支架11和第二支架12上，所述的升降台3滑设于第一导轨21和第二导轨22上，所述的升降台3设有锁紧装置5和限高锁定装置6，所述的第一导轨21和第二导轨22顶端设有顶梁4，所述的顶梁4旋接限位锁头7，所述的限高锁定装置6穿设于第二导轨22上，所述的限位锁头7与限高锁定装置6配合自动锁定升降台3在第二导轨22上，所述的锁紧装置5穿设于第一导轨21上用于锁定升降台3在第一导轨21上。

具体地，所述的限高锁定装置6包括锁体61，所述的锁体61上设有导向孔613、锁孔611和钥匙孔612，所述的导向孔613、锁孔611平行设置并垂直于升降台3设置，所述的锁孔611和钥匙孔612相互垂直并相通，所述的锁孔611用来插入限位锁头7，所述的钥匙孔612内穿设有转轴62，锁孔611、钥匙孔612、转轴62与限位锁头7的机械配合原理属于公知常识，在此不再赘述，所述的导向孔613穿设于第二导轨22上，使升降台3上下升降相对于只有一条导轨2更稳定。

为了使限高锁定装置6方便解锁，所述的转轴62末端插设有力臂63。

具体地，所述的锁紧装置5包括销轴、轴套和旋钮；所述轴套包括连接座和中空的圆管，所述的圆管侧表面设有通孔，所述的通孔内设有内螺纹，所述的销轴表面设有外螺纹并与通孔螺纹连接，所述的销轴和旋钮整体成型在一起。

具体地，所述的轴套内设有用于减少摩擦力的直线轴承。

为了使得升降台3升降更稳当和便利，底部支架1和升降台3间安装弹簧或者气压液压杆辅助升起或降落升降台。弹簧或者气压液压杆设于第一导轨21和第二导轨22之间。

实施例三

一种电脑升降台3，包括底部支架1、导轨2、升降台3、顶梁4，所述的底部支架1包括对称设置于升降台3两侧边的第一支架11和第二支架12，为了增强底部支架1的稳定性，在第一支架11和第二支架12间连接横杆，可以使第一支架11、第二支架12和横杆顺序连接形成框架结构，也可以在第一支架11、第二支架12间贯穿横杆，所述的导轨2包括第一导轨21和第二导轨22，所述的第一导轨21和第二导轨22平行设于第一支架11和第二支架12上，所述的升降台3滑设于第一导轨21和第二导轨22上，所述的升降台3设有锁紧装置5和限高锁定装置6，所述的第一导轨21和第二导轨22顶端设有顶梁4，所述的顶梁4旋接限位锁头7，所述的限高锁定装置6穿设于第二导轨22上，所述的限位锁头7与限高锁定装置6配合自动锁定升降台3在第二导轨22上，所述的锁紧装置5穿设于第一导轨21上用于锁定升降台3在第一导轨21上。

具体地，所述的限高锁定装置6包括锁体61，所述的锁体61上设有导向孔613、锁孔611和钥匙孔612，所述的导向孔613、锁孔611平行设置并垂直于升降台3设置，所述的锁孔611和钥匙孔612相互垂直并相通，所述的锁孔611用来插入限位锁头7，所述的钥匙孔612内穿设有转轴62，锁孔611、钥匙孔612、转轴62与限位锁头7的机械配合原理属于公知常识，在此不再赘述，所述的导向孔613穿设于第二导轨22上，使升降台3上下升降相对于只有一条导轨2更稳定。

具体地，为了扩大使用范围，使升降台3的高度可调节，所述的限位锁头7包括调节螺杆71和锁芯72，所述的调节螺杆71旋接在顶梁4上，并可通过旋转调节螺杆71使调节螺杆71相对于顶梁4上下运动，当调节螺杆71向上旋转，锁芯72随着向上升高，因而升降台3的高度增加，当调节螺杆71向下旋转，锁芯72随着向下降低，因而升降台3的高度减少，从而扩大使用范围。

具体地，为了使限高锁定装置6方便解锁，所述的转轴62末端插设有力臂63。

具体地，所述的锁紧装置5包括销轴、轴套和旋钮；所述轴套包括连接座和中空的圆管，所述的圆管侧表面设有通孔，所述的通孔内设有内螺纹，所述的销轴表面设有外螺纹并与通孔螺纹连接，所述的销轴和旋钮整体成型在一起。

具体地，所述的轴套内设有用于减少摩擦力的直线轴承。

为了使得升降台3升降更稳当和便利，底部支架1和升降台3间安装弹簧或者气压液压杆辅助升起或降落升降台。弹簧或者气压液压杆设于第一导轨21和第二导轨22之间。

实施例四

一种电脑升降台3，包括底板8、导轨2、升降台3、顶梁4，所述的底板8两侧对称设有固定座81，所述的导轨2包括第一导轨21和第二导轨22，所述的第一导轨21和第二导轨22平行设于固定座81上，所述的升降台3滑设于第一导轨21和第二导轨22上，所述的升降台3设有锁紧装置5和限高锁定装置6，所述的第一导轨21和第二导轨22顶端设有顶梁4，所述的顶梁4旋接限位锁头7，所述的限高锁定装置6穿设于第二导轨22上，所述的限位锁头7与限高锁定装置6配合自动锁定升降台3在第二导轨22上，所述的锁紧装置5穿设于第一导轨21上用于锁定升降台3在第一导轨21上。

具体地，所述的限高锁定装置6包括锁体61，所述的锁体61上设有导向孔613、锁孔611和钥匙孔612，所述的导向孔613、锁孔611平行设置并垂直于升降台3设置，所述的锁孔611和钥匙孔612相互垂直并相通，所述的锁孔611用来插入限位锁头7，所述的钥匙孔612内穿设有转轴62，锁孔611、钥匙孔612、转轴62与限位锁头7的机械配合原理属于公知常识，在此不再赘述，所述的导向孔613穿设于第二导轨22上，使升降台3上下升降相对于只有一条导轨2更稳定。

具体地，为了扩大使用范围，使升降台3的高度可调节，所述的限位锁头7包括调节螺杆71和锁芯72，所述的调节螺杆71旋接在顶梁4上，并可通过旋转调节螺杆71使调节螺杆71相对于顶梁4上下运动，当调节螺杆71向上旋转，锁芯72随着向上升高，因而升降台3的高度增加，当调节螺杆71向下旋转，锁芯72随着向下降低，因而升降台3的高度减少，从而扩大使用范围。

具体地，为了使限高锁定装置6方便解锁，所述的转轴62末端插设有力臂63。

具体地，所述的锁紧装置5包括销轴、轴套和旋钮；所述轴套包括连接座和中空的圆管，所述的圆管侧表面设有通孔，所述的通孔内设有内螺纹，所述的销轴表面设有外螺纹并与通孔螺纹连接，所述的销轴和旋钮整体成型在一起。

具体地，所述的轴套内设有用于减少摩擦力的直线轴承。

为了使得升降台3升降更稳当和便利，底部支架1和升降台3间安装弹簧或者气压液压杆辅助升起或降落升降台。弹簧或者气压液压杆设于第一导轨21和第二导轨22之间。

本实用新型工作原理：

当需要调整坐姿时，把升降台上移动，当锁芯72插入锁体61中的锁孔611后自动锁定，再锁紧锁紧装置5，当需要再次调整坐姿时，解锁锁紧锁紧装置5，再旋转力臂使转轴62在钥匙孔612内转动，此时，锁芯72与转轴62分离，锁体61脱离锁芯72。

当需要调整升降台具体升高的高度，可以调整调节螺杆71相对顶梁4的高度，当调节螺杆71相对于顶梁4向上旋转，升降台最后固定的高度增加，当调节螺杆71相对于顶梁4向下旋转，升降台最后固定的高度降低。

以上实施方式仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通工程技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型的权利要求书确定的保护范围内。
