一种保温层组合单元及具有其的保温层和电热水瓶的制作方法

本实用新型涉及小家电技术领域，更具体地，涉及一种保温层组合单元及具有其的保温层和电热水瓶。

背景技术：

目前，市场上的电热水瓶基本上都设有保温层，以此来保证水在烧开后不会很快冷却。目前电热水瓶上常见的保温层有真空保温层、保温棉保温层及空气层保温层等，真空保温层的加工要求较复杂，而且生产成本较高；保温棉保温层在使用了较长一段时间后容易出现漏保温棉的问题，影响使用；现有的空气层保温层的内部空间为一个整体，内部空间中的空气容易上下对流，保温效果较差。

技术实现要素：

本实用新型为克服上述现有技术所述的至少一种缺陷，提供一种保温层组合单元及具有其的保温层和电热水瓶。本实用新型结构简单，使用方便，可以简化保温层的生产工艺，降低生产成本。

为解决上述技术问题，本实用新型采用的技术方案是：一种保温层组合单元，其中，包括圆环形的组合单元主体，所述组合单元主体一端的端面上环设有凸缘，另一端的端面上环设有凹槽，所述凹槽的宽度与所述凸缘宽度相匹配，所述凹槽的深度大于所述凸缘的高度小于所述组合单元主体的高度；优选的，所述凹槽的深度略小于所述组合单元主体的高度。

本实用新型还提供一种保温层，其中，该保温层由多个上述的保温层组合单元通过凸缘与凹槽配合依次首尾连接构成。一个保温层组合单元上的凸缘插套在另一个保温层组合单元上的凹槽内，将另一个保温层组合单元上的凹槽开口封闭，这样另一个保温层组合单元主体内就形成了一个密封空间；依次类推，当多个个保温层组合单元以上述连接方式依次首尾连接组成保温层时，整个保温层内部就形成了多个个相互独立的密封空间，这就相当于是把传统的空气层保温层的内部空间分隔成了多个小的密封空间，这样就减小了空气层保温层内部空气上下对流的强度，提高了保温层的保温效果；而且，上述保温层组合单元的加工工艺比真空保温层的加工工艺简单，加工要求也较低，节省了生产成本。

本实用新型还提供一种电热水瓶，其中，包括壶盖、壶身外壳、内胆、加热及控制组件和上述的保温层，所述壶盖与壶身外壳转动连接并盖合在壶身外壳顶部，所述内胆设在壶身外壳内部，所述加热及控制组件设在所述内胆底部并与壶身外壳底部连接，所述保温层设在所述壶身外壳与内胆之间。由于该保温层是由多个个保温层组合单元依次首尾连接组成，所以只要电热水瓶的内胆直径一样，不管是内胆的高度是多少，均只用开一套模具（即用来生产保温层组合单元的模具）即可，内胆的高度只影响用来组成保温层的保温层组合单元的个数，而传统的空气层保温层和真空保温层针对不同的高度的内胆均需要开设不同的模具来生产保温层，与此相比，本实用新型进一步的节省了生产成本。

本实用新型的有益效果是：

本实用新型提供的保温层组合单元只需要开设一套生产模具就可以满足多种电热水瓶保温层的需要，而且生产工艺简单，大大节省了生产成本。本实用新型提供的保温层内部具有多个相互独立的密封空间，与传统空气层保温层相比，大大减小了保温层内部空气对流的强度，提高了空气保温层的保温效果。

附图说明

图1是本实用新型保温层组合单元的整体结构示意图。

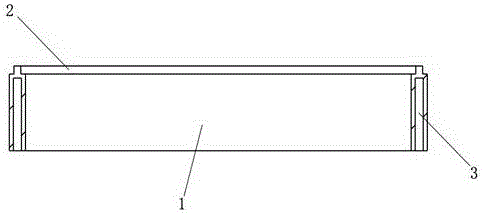

图2是本实用新型保温层组合单元的纵向剖视图。

图3是本实用新型保温层的整体结构示意图。

图4是本实用新型保温层的纵向剖视图。

图5是本实用新型电热水瓶的整体结构示意图。

具体实施方式

附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。附图中描述位置关系仅用于示例性说明，不能理解为对本专利的限制。

实施例1

如图1和2所示，一种保温层组合单元，其中，包括圆环形的组合单元主体1，所述组合单元主体1一端的端面上环设有凸缘2，另一端的端面上环设有凹槽3，所述凹槽3的宽度与所述凸缘2宽度相匹配，所述凹槽3的深度大于所述凸缘2的高度小于所述组合单元主体1的高度；优选的，所述凹槽3的深度略小于所述组合单元主体1的高度。

实施例2

如图3和4所示，一种保温层，其中，该保温层由多个实施例1所述的保温层组合单元通过凸缘2与凹槽3的配合依次首尾连接构成。一个保温层组合单元上的凸缘2插套在另一个保温层组合单元上的凹槽3内，将另一个保温层组合单元上的凹槽3开口封闭，这样另一个保温层组合单元主体1内就形成了一个密封空间；依次类推，当多个个保温层组合单元以上述连接方式依次首尾连接组成保温层时，整个保温层内部就形成了多个个相互独立的密封空间，这就相当于是把传统的空气层保温层的内部空间分隔成了多个小的密封空间，这样就减小了空气层保温层内部空气上下对流的强度，提高了保温层的保温效果；而且，上述保温层组合单元的加工工艺比真空保温层的加工工艺简单，加工要求也较低，节省了生产成本。

实施例3

如图5所示，一种电热水瓶，其中，包括壶盖4、壶身外壳5、内胆6、加热及控制组件7和实施例2所述的保温层8，所述壶盖4与壶身外壳5转动连接并盖合在壶身外壳5顶部，所述内胆6设在壶身外壳5内部，所述加热及控制组件7设在所述内胆6底部并与壶身外壳5底部连接，所述保温层8设在所述壶身外壳5与内胆6之间。由于该保温层8是由多个个保温层组合单元依次首尾连接组成，所以只要电热水瓶的内胆6直径一样，不管是内胆6的高度是多少，均只用开一套模具（即用来生产保温层组合单元的模具）即可，内胆6的高度只影响用来组成保温层8的保温层组合单元的个数，而传统的空气层保温层和真空保温层针对不同的高度的内胆均需要开设不同的模具来生产保温层，与此相比，本实用新型进一步的节省了生产成本。

显然，本实用新型的上述实施例仅仅是为了清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型权利要求的保护范围之内。
