本实用新型涉及烹饪设备技术领域，具体而言，涉及一种烹饪器具。

背景技术：

现有技术中，电压力锅合盖到位的安全开关一般由接近开关或接近开关(或称为干簧管)构成。其中接近开关有占用空间小，感应灵敏等特点，得到了较广泛的运用。现有技术中的接近开关一般安装在锅盖的内盖上，感应磁铁安装在开合盖转动曲柄上，这样设置的接近开关的导线便要从上盖通过后面的铰链处进入锅身的电路板上进行连接。现有技术中的走线方式导致导线易折断不易连接，降低电压力锅的生产效率。

技术实现要素：

本实用新型的主要目的在于提供一种烹饪器具，以解决现有技术中接近开关的导线容易折断的问题。

为了实现上述目的，根据本实用新型的一个方面，提供了一种烹饪器具，包括：锅体，锅体上设置有接近开关；锅盖，可活动地盖设于锅体上；驱动部，设置于锅盖上；运动机构，运动机构设置于锅盖上，运动机构在驱动部的驱动下具有靠近接近开关的第一位置和远离接近开关的第二位置，当运动机构位于第一位置时运动机构触发接近开关连通以使锅体工作，当运动机构离开第一位置时接近开关断开，锅体停止工作。

进一步地，锅体包括：外壳，接近开关设置于外壳上。

进一步地，锅盖具有安装平台，安装平台上设置有定位机构，运动机构通过定位机构设置于安装平台上。

进一步地，运动机构包括：限位板，设置于定位机构上；磁铁托盘，磁铁托盘的第一端与限位板可活动地连接，磁铁托盘的第二端朝向安装平台延伸并与安装平台具有距离，接近开关与磁铁托盘的第二端相对设置，当运动机构位于第一位置时，磁铁托盘与接近开关接触，当运动机构位于第二位置时，磁铁托盘远离接近开关。

进一步地，运动机构还包括：弹性结构，设置于限位板与安装平台之间，当磁铁托盘靠近接近开关时，磁铁托盘压缩弹性结构，当磁铁托盘与接近开关分离时，磁铁托盘远离安装平台并释放被压缩的弹性结构。

进一步地，磁铁托盘包括：第一连接段，第一连接段上设置有导向柱，第一连接段通过导向柱穿设于限位板上，导向柱突出于限位板的上表面；第二连接段，第二连接段与第一连接段具有夹角，第二连接段的第一端与第一连接段相连接，第二连接段的第二端朝向接近开关延伸。

进一步地，磁铁托盘包括：第一连接段，第一连接段上设置有导向柱，第一连接段通过导向柱穿设于限位板上，导向柱凸出地设置限位板的表面上；第二连接段，第二连接段与第一连接段具有夹角，第二连接段的第一端与第一连接段相连接；第三连接段，第三连接段的第一端与第二连接段的第二端相连接，第三连接段的第二端朝向接近开关延伸，第三连接段与第二连接段具有夹角。

进一步地，第三连接段的第二端设置有磁铁安装部，磁铁安装部上设置有磁铁。

进一步地，第一连接段与第三连接段相平行，第一连接段与第二连接段垂直。

进一步地，磁铁托盘包括：第一卡扣，设置于第三连接段上；第二卡扣，设置于第三连接段上，第二卡扣与第一卡扣相对设置，第一卡扣、第二卡扣与第三连接段围设成磁铁安装部。

进一步地，运动机构包括：第一连接段，第一连接段上设置有导向柱，第一连接段通过导向柱穿设于限位板上，导向柱凸出地设置限位板的表面上；定位杆，设置于第一连接段上，定位杆朝向安装平台延伸，定位杆与导向柱分别设置在第一连接段的相对的表面上，安装平台上设置有可容纳定位杆的定位筒，弹性结构套设于定位杆上并位于定位筒与限位板之间。

进一步地，安装平台上还设置有：第一限位块；第二限位块，第二限位块与第一限位块相对设置，第一限位块与第二限位块之间形成可容纳磁铁托盘的限位空间。

进一步地，定位机构包括两个定位柱，两个定位柱设置于安装平台上，定位筒位于两个定位柱之间。

进一步地，驱动部包括：操作部及驱动杆，操作部及驱动杆均可转动地设置在锅盖上，转动操作部以使驱动杆的一端具有压设在运动机构上的压设位置和脱离运动机构的脱离位置。

进一步地，驱动杆与运动机构配合的一端为楔形结构。

应用本实用新型的技术方案，烹饪器具包括锅体、运动机构、锅盖和驱动部。锅体上设置有接近开关。锅盖可活动地盖设于锅体上。驱动部设置于锅盖上。运动机构设置于锅体上，运动机构在驱动部的驱动下具有靠近接近开关的第一位置和远离接近开关的第二位置，当运动机构位于第一位置时运动机构触发接近开关连通以使锅体工作，当运动机构位于第二位置时接近开关断开，锅体停止工作。将接近开关设置于锅体上，避免了连接接近开关的导线发生折断的风险，有效地提高了接近开关的使用寿命。简化烹饪器具的生产工艺，提高了烹饪器具的生产效率。

附图说明

构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1示出了根据本实用新型的烹饪器具的实施例的剖视图；

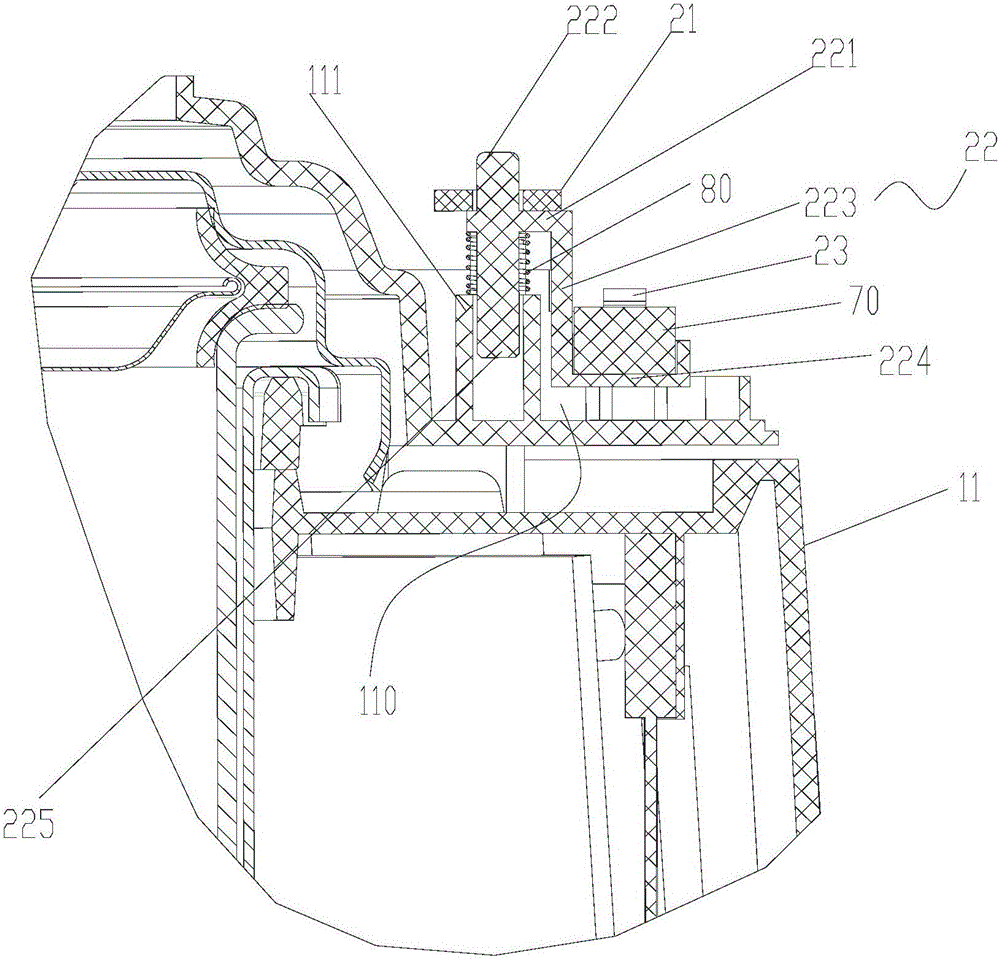

图2示出了图1中的A处放大结构示意图；

图3示出了图1中烹饪器具的立体结构示意图；

图4示出了图3中的B处放大结构示意图；

图5示出了图1烹饪器具的驱动杆压设在导向柱上时的状态结构示意图；

图6示出了图1烹饪器具的驱动杆远离导向柱时的状态结构示意图；以及

图7示出了图1中的接近开关原理示意图。

其中，上述附图包括以下附图标记：

10、锅体；11、外壳；110、安装平台；111、定位筒；112、第一限位块；113、第二限位块；20、运动机构；21、限位板；22、磁铁托盘；221、第一连接段；222、导向柱；223、第二连接段；224、第三连接段；225、定位杆；23、第一卡扣；24、第二卡扣；30、定位机构；40、锅盖；50、驱动部；51、驱动杆；510、限位槽；60、钢盖转动柱；71、永磁体；72、簧片；80、弹簧。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

需要注意的是，这里所使用的术语仅是为了描述具体实施方式，而非意图限制根据本申请的示例性实施方式。如在这里所使用的，除非上下文另外明确指出，否则单数形式也意图包括复数形式，此外，还应当理解的是，当在本说明书中使用术语“包含”和/或“包括”时，其指明存在特征、步骤、操作、器件、组件和/或它们的组合。

需要说明的是，本申请的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的术语在适当情况下可以互换，以便这里描述的本申请的实施方式例如能够以除了在这里图示或描述的那些以外的顺序实施。此外，术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。

为了便于描述，在这里可以使用空间相对术语，如“在……之上”、“在……上方”、“在……上表面”、“上面的”等，用来描述如在图中所示的一个器件或特征与其他器件或特征的空间位置关系。应当理解的是，空间相对术语旨在包含除了器件在图中所描述的方位之外的在使用或操作中的不同方位。例如，如果附图中的器件被倒置，则描述为“在其他器件或构造上方”或“在其他器件或构造之上”的器件之后将被定位为“在其他器件或构造下方”或“在其他器件或构造之下”。因而，示例性术语“在……上方”可以包括“在……上方”和“在……下方”两种方位。该器件也可以其他不同方式定位(旋转90度或处于其他方位)，并且对这里所使用的空间相对描述作出相应解释。

现在，将参照附图更详细地描述根据本申请的示例性实施方式。然而，这些示例性实施方式可以由多种不同的形式来实施，并且不应当被解释为只限于这里所阐述的实施方式。应当理解的是，提供这些实施方式是为了使得本申请的公开彻底且完整，并且将这些示例性实施方式的构思充分传达给本领域普通技术人员，在附图中，为了清楚起见，有可能扩大了层和区域的厚度，并且使用相同的附图标记表示相同的器件，因而将省略对它们的描述。

如图1所示，根据本实用新型的一个实施例，提供了一种烹饪器具。该烹饪器具包括锅体10、运动机构20、锅盖40和驱动部50。锅体10上设置有接近开关。锅盖40可活动地盖设于锅体10上。驱动部50设置于锅盖40上。运动机构20设置于锅盖40上，运动机构20在驱动部50的驱动下具有靠近接近开关的第一位置和远离接近开关的第二位置，当运动机构20离开第一位置时运动机构20触发接近开关连通以使锅体10工作，当运动机构20位于第二位置时接近开关断开，锅体10停止工作。

在本实施例中，将接近开关设置于锅体10上，避免了连接接近开关的导线发生折断的风险，有效地提高了接近开关的使用寿命。简化烹饪器具的生产工艺，提高了烹饪器具的生产效率。

进一步地，锅体10包括外壳11，接近开关设置于外壳11上。这样设置使得运动机构20具有足够的安装空间，有效地增加运动机构20灵敏性，同时降低运动机构20的设置难度。

如图2所示，为了进一步地降低设置运动机构20的难度，在锅盖40上设置有安装平台110，安装平台110上设置有定位机构30，运动机构20通过定位机构30设置于安装平台110上。

再请参照图2，运动机构20包括限位板21和磁铁托盘22。限位板21设置于定位机构30上。磁铁托盘22的第一端与限位板21可活动地连接，磁铁托盘22的第二端朝向安装平台110延伸并与安装平台110具有距离，接近开关与磁铁托盘22的第二端相对设置，当运动机构20位于第一位置时，磁铁托盘22与接近开关接触，当运动机构20位于第二位置时，磁铁托盘22远离接近开关。这样设置能够有效地实现通过运动机构20控制接近开关的启停，使得控制接近开关的断开或联通更加方便，增加了接近开关的可靠性。

为了提高运动机构20的灵敏性，运动机构20还设置有弹性结构。弹性结构设置于限位板21与安装平台110之间，当磁铁托盘22靠近接近开关时，磁铁托盘22压缩弹性结构，当磁铁托盘22与接近开关分离时，磁铁托盘22远离安装平台110并释放被压缩的弹性结构。即弹性结构主要起到对磁铁托盘22提供复位的力的作用，进一步地提高了运动机构20与接近开关配合时，控制锅体10实现工作或停止工作的可靠性。

在本实施例中，磁铁托盘22包括第一连接段221和第二连接段223。第一连接段221上设置有导向柱222，第一连接段221通过导向柱222穿设于限位板21上，导向柱222突出于限位板21的上表面。第二连接段223与第一连接段221具有夹角，第二连接段223的第一端与第一连接段221相连接，第二连接段223的第二端朝向接近开关延伸。这样设置使得磁铁托盘22与限位板21之间的连接方式简单，稳定性高。同时降低了磁铁托盘22的加工难度，有效地提高了烹饪器具的装配效率和生产效率。

当然，本实施例中的磁铁托盘22还可以设置成如图3和图4所示的磁铁托盘22。该磁铁托盘22包括第一连接段221、第二连接段223和第三连接段224。第一连接段221上设置有导向柱222，第一连接段221通过导向柱222穿设于限位板21上，导向柱222凸出地设置限位板21的表面上。第二连接段223，第二连接段223与第一连接段221具有夹角，第二连接段223的第一端与第一连接段221相连接。第三连接段224，第三连接段224的第一端与第二连接段223的第二端相连接，第三连接段224的第二端朝向接近开关延伸，第三连接段224与第二连接段223具有夹角。这样设置能够进一步地增加磁铁托盘22与接近开关配合时的灵敏性，即增加了接近开关的可靠性。

如图4所示，第三连接段224的第二端设置有磁铁安装部，磁铁安装部上设置有磁铁。通过磁铁产生的磁场触发接近开关的导通，能够进一步地增加接近开关的灵敏性。

在本实施例中，第一连接段221与第三连接段224相平行，第一连接段221与第二连接段223垂直。这样设置使得在有限的安装空间内实现第三连接段224上的磁铁安装部能够尽可能的靠近接近开关，从而保证了接近开关始终处于通过磁铁安装部的靠近或远离实现导通或断开状态。

再请参照图4所示，磁铁托盘22包括第一卡扣23和第二卡扣24。设置于第三连接段224上。第二卡扣24设置于第三连接段224上，第二卡扣24与第一卡扣23相对设置，第一卡扣23、第二卡扣24与第三连接段224围设成磁铁安装部。这样设置能够增加磁铁安装在磁铁安装部内时的稳定性，使得磁铁托盘22在上下移动的过程中磁铁不会因为磁铁托盘22的振动而脱落，有效增加磁铁安装的稳定性。

在本实施中，运动机构20的第一连接段221上设置有导向柱222和定位杆225。第一连接段221通过导向柱222穿设于限位板21上，导向柱222凸出地设置限位板21的表面上。定位杆225设置于第一连接段221上，定位杆225朝向安装平台110延伸，定位杆225与导向柱222分别设置在第一连接段221的相对的表面上，安装平台110上设置有可容纳定位杆225的定位筒111，弹性结构套设于定位杆225上并位于定位筒111与限位板21之间。这样设置使得通过制动导向柱222以实现运动机构20的运动，导向柱222沿竖直方向穿设在限位板21上，运动机构20运动的过程中，导向柱222始终穿设在限位板21上不会脱出。定位杆225沿竖直方向朝向安装平台110延伸。其中，定位杆225的轴线可以与导向柱222的轴线同轴也可以不同轴设置。设置定位杆225能够有效地保证运动机构20在运动的过程中在水平方向上不会发生偏移，增加了运动机构20运动至接近开关处的准确性。

其中，定位机构30包括两个定位柱，两个定位柱设置于安装平台110上，定位筒111位于两个定位柱之间。限位板21的两端分别通过螺钉固定在两个定位柱上，并在限位板21的中部开设有可供导向柱222穿设的通孔。这样设置能够有效地增加了限位板21与锅体10的连接稳定性。

进一步地，安装平台110上还设置有第一限位块112和第二限位块113。第二限位块113与第一限位块112相对设置，第一限位块112与第二限位块113之间形成可容纳磁铁托盘22的限位空间。这样设置能够有效地保证磁铁托盘22在运动的过程中不会发生偏移，提高了磁铁托盘22复位的准确性，继而提高了接近开关的可靠性。

如图5所示，驱动部50包括操作部及驱动杆51。操作部及驱动杆51均可转动地设置在锅盖40上，转动操作部以使驱动杆51的一端具有压设在运动机构20上的压设位置和脱离运动机构20的脱离位置。一般地，操作部为设置在锅盖40上的手柄。烹饪器具工作时，将锅盖40盖设在锅体10上后，转动手柄以使驱动杆51压设在运动机构20的压缩位置上触发接近开关，使得锅体10开始进行烹饪工作。当需要烹饪器具需要停止工作时，转动手柄以使驱动杆51远离运动机构20即可。

具体地，如图5所示，驱动杆51的一端压设在运动机构20的导向柱222上，此时，磁铁托盘22向下移动，磁铁托盘22内的磁铁逐渐靠近接近开关，接近开关在磁铁的作用下实现导通，使得烹饪器具开始工作。如图6所示，当驱动杆51远离运动机构20的导向柱222时，磁铁托盘22在弹性结构的作用下逐渐往上移动实现复位，即磁铁托盘22内的磁铁逐渐远离接近开关，使得接近开关断开，烹饪器具停止工作。优选地，弹性结构一般为弹簧。本实施例有效地解决了根据开合盖到位情况解决磁铁上下运动以使接近开关的开闭。有效地避免了接近开关的折线风险，提高了元器件使用寿命。同时，接近开关的线不用从烹饪器具的铰链处走线，简化了生产工艺，提高了烹饪器具的生产效率。

为了使得驱动杆51的一端能够准确地压设在导向柱222上，将驱动杆51与运动机构配合的一端设置为楔形结构。在手柄旋开状态下，磁铁在磁铁托盘22的作用下远离下方的接近开关，使其处于断开状态。在把手旋合状态下，磁铁在磁铁托盘22的作用下靠近接近开关，使其接近开关处于闭合状态。

在本实施例中，磁铁托盘22的纵截面为“Z”字形，磁铁托盘22的上平面设置一个定位杆225，下平面设置装磁铁的盒子式的结构，并且由两侧卡扣固定。在磁铁托盘22上平面的定位杆225上安装一个复位弹簧80。定位杆225可在定位筒111内上下运动。磁铁托盘22上下运动时两侧设置有限位挡块(第一限位块112、第二限位块113)。磁铁托盘22由限位板21和螺钉限定在定位机构30上。由于弹簧80和限位板21的作用，磁铁托盘22可上下运动。驱动杆51上设计一个伸出压杆，末端为楔形结构，在手柄旋转的过程中可对磁铁托盘22进行按压与松开。在手柄转动到快合上盖的状态时，楔形斜面作为一个导向面先与磁铁托盘22导向柱222接触将磁铁托盘22压下去。

如图6所示，当手柄旋转到右边时，曲柄即驱动杆51带动钢盖转动柱60从而使钢盖转动，压力锅即本实施例中的烹饪器具处在脱离扣合状态，曲柄离开磁铁托盘22，在弹簧80的作用下，磁铁托盘22向上顶起，从而使磁铁离开装在外壳内部的接近开关,而使其断开，此时整机不可工作，起到开盖保护作用。其中钢盖转动柱60(位于驱动杆51的限位槽510内)与钢盖为焊接连接。

如图5所示，当手柄旋转到最左边时，在曲柄上伸出的压杆的作用下磁铁托盘22被压下，从而带动磁铁下移，安装在外壳内部的接近开关感应闭合，此时整机可操作进入工作状态。

接近开关(也称干簧管)安装在锅体10的外壳或外壳罩上，与磁铁托盘22上的磁铁相对应。接近开关线接入电路板，走线不经过铰链，生产工艺较简单，提高生产效率。

接近开关的工作原理：两片端点处重叠的可磁化的簧片、密封于玻璃管中，两簧片分隔的距离仅约几个微米，玻璃管中装填有高纯度的惰性气体，在尚未操作时，两片簧片并未接触、外加的磁场使两片簧片端点位置附近产生不同的极性，结果两片不同极性的簧片将互相吸引并闭合。如图7所示，当永磁体71靠近接近开关时，在磁场的作用下，簧片72触点处被磁化为极性相反的两端，从而触点接触接通。当磁铁远离接近开关，簧片72上无磁场作用，则在自身弹性的作用下，触点断开。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
