一种医疗护理储存器的制作方法

本实用新型涉及医疗器械技术领域，具体为一种医疗护理储存器。

背景技术：

患者在医院住院期间需要定时给患者输药打针，并且患者需要的输液量较多，因此在输液过程中需要不定时给患者换药，但由于医院患者较多，因此会出现同时换药的情况，然而护士给患者换药时增加患者的工作量，并且会造成药物的相互混淆，从而造成患者的输药错误从而导致严重的后果。

技术实现要素：

本实用新型的目的在于提供一种医疗护理储存器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种医疗护理储存器，包括箱体，所述箱体的左右两侧中部设置有把手，所述箱体的下表面固定安装有支撑座，所述箱体的下表面后侧安装有电源导线，所述电源导线的末端固定连接有电源插头，所述箱体的前端设置有箱体门，所述箱体门的左侧设置有手柄，所述箱体门的左侧固定安装有电子锁，所述箱体的前端设置有显示屏和控制开关，所述控制开关位于显示屏下侧，所述箱体的内部右侧内壁上固定设置有紫外线消毒灯，所述箱体的内部设置有触碰开关，箱体的内部设置有支撑板，所述支 撑板的上表面设有流水槽，所述支撑板的右侧设有流水管，流水管与箱体的右侧内壁固定连接，所述流水管的底部放置有集水盒，所述集水盒通过滑道与箱体的底部滑动连接，所述箱体的内部底部固定安装有制冷器，所述箱体的左侧内壁底部固定安装有温度传感器，所述温度传感器的上部固定安装有控制器，所述控制器、紫外线消毒灯、温度传感器和制冷器均与控制开关电性连接，所述电源导线与制冷器电性连接。

优选的，所述支撑板至少有三个。

优选的，所述电源插头的后端设置有磁铁吸盘。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，方便实用，可将该医疗护理储存器配备在各个药房中，由于该存储器设置多个独立的空间，因此护士可以将一天的药量存放在里面，然后在使用时只需打开电子锁即可取出药物给患者换药，同时该存储器还能对箱体内部进行消毒，形成了一个无尘的空间，保证了药物的安全性，而且代替护士从药房取药，减少了护士的工作量，而且避免了护士将药物混淆造成的严重后果。

附图说明

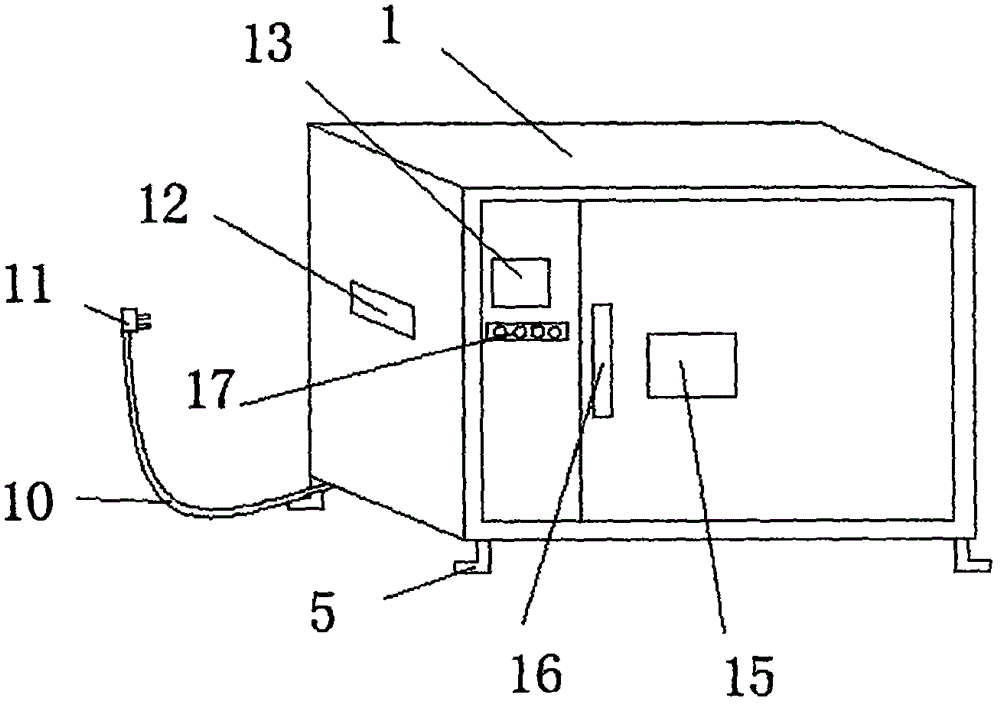

图1为本实用新型结构示意图。

图2为本实用新型结构主视图。

图3为本实用新型的电源插头的结构示意图。

图中：1箱体、2触碰开关、3支撑板、4箱体门、5支撑座、6流水槽、7集水盒、8制冷器、9温度传感器、10电源导线、11电 源插头、12把手、13显示屏、14控制器、15电子锁、16手柄、17控制开关、18流水管、19滑道、20紫外线消毒灯、21磁铁吸盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种医疗护理储存器，包括箱体1，所述箱体1的左右两侧中部设置有把手12，所述箱体1的下表面固定安装有支撑座5，所述箱体1的下表面后侧安装有电源导线10，所述电源导线10的末端固定连接有电源插头11，所述箱体1的前端设置有箱体门4，所述箱体门4的左侧设置有手柄16，所述箱体门4的左侧固定安装有电子锁15，所述箱体1的前端设置有显示屏13和控制开关17，所述控制开关17位于显示屏13下侧，所述箱体1的内部右侧内壁上固定设置有紫外线消毒灯20，所述箱体1的内部设置有触碰开关2，箱体1的内部设置有支撑板3，所述支撑板3的上表面设有流水槽6，所述支撑板3的右侧设有流水管18，流水管18与箱体1的右侧内壁固定连接，所述流水管18的底部放置有集水盒7，所述集水盒7通过滑道19与箱体1的底部滑动连接，所述箱体1的内部底部固定安装有制冷器8，所述箱体1的左侧内壁 底部固定安装有温度传感器9，所述温度传感器9的上部固定安装有控制器14，所述控制器14、紫外线消毒灯20、温度传感器9和制冷器8均与控制开关17电性连接，所述电源导线10与制冷器8电性连接。

工作原理：使用时，护士将患者一天所需要用的药放入箱体1内，插上电源插头11，对箱体1进行充电，然后打开制冷器8，对药物进行冷藏，可以根据显示屏13观察温度的高低，当箱体1的内部有水滴使，水滴会沿着流水槽6进入流水管18，然后进入集水盒7中，可以防止箱体内的水外出，方便清理，当护士拿药物时，打开箱体门4，触碰开关2会使紫外线消毒灯20通电，可以对箱体1的内部进行消毒，防止外界病毒的入侵，保证了箱体1的无菌性，同时也可以检测箱体门4是否正常关闭。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
