一种分体式夜光水杯的制作方法

本实用新型涉及日常生活用品领域，尤其涉及一种分体式夜光水杯。

背景技术：

水是生命之源，在温和气候条件下生活的从事轻度身体活动的成年人每天需要喝水1500-1700毫升，水杯是我们日常生活中必不可少的用品。现有的普通水杯饮水部分与放置液体部分为一体式结构，若平躺在床上饮水，水必然会洒出来；没有设置发光装置，夜间不开灯，也无法快速确定杯子的位置；人们在夜间饮水必须要完成起身、开灯、饮水、关灯、躺下等一列动作，很不方便；特别是卧床病人等特殊人群很难甚至是无法完成这些动作，无法实现夜间平躺在床上饮水且水不洒。

技术实现要素：

为克服现有技术的不足，本实用新型提供了一种分体式夜光水杯，使用者夜间无需开灯、起身、躺在床上即可以饮水，并且水不会洒出。

为了实现上述目的，本实用新型采用以下技术方案实现：

一种分体式夜光水杯，其特征在于，包括吸水器、支架、导管、杯盖、杯身；其中吸水器包括：吸水口、壳体、保护盖、底座；支架设有圆环凸台，圆环凸台外侧涂有夜光带；导管采用螺旋线结构；吸水器是杯子与嘴接触的饮水部分，杯身是放置液体部分，杯身和吸水器采用分体式结构；吸水器放置在支架上，吸水器通过导管与杯盖连接，杯盖采用螺纹连接方式固定在杯身上；所述杯盖内部设置密封环；所述支架的横面和竖面均设有用来固定吸水器的圆环凸台，支架可以横夹、竖夹。

与现有技术相比，本实用新型的有益效果是：

1)使用者平躺状态即可拿起吸水器移动到嘴边；并且在饮水过程中水不会洒出。

2)使用者无需开灯即可快速确定吸水器的位置。

3)杯盖内部设置密封环，即使杯身倾倒，水也不会洒出。

附图说明

图1是本实用新型的立体结构示意图。

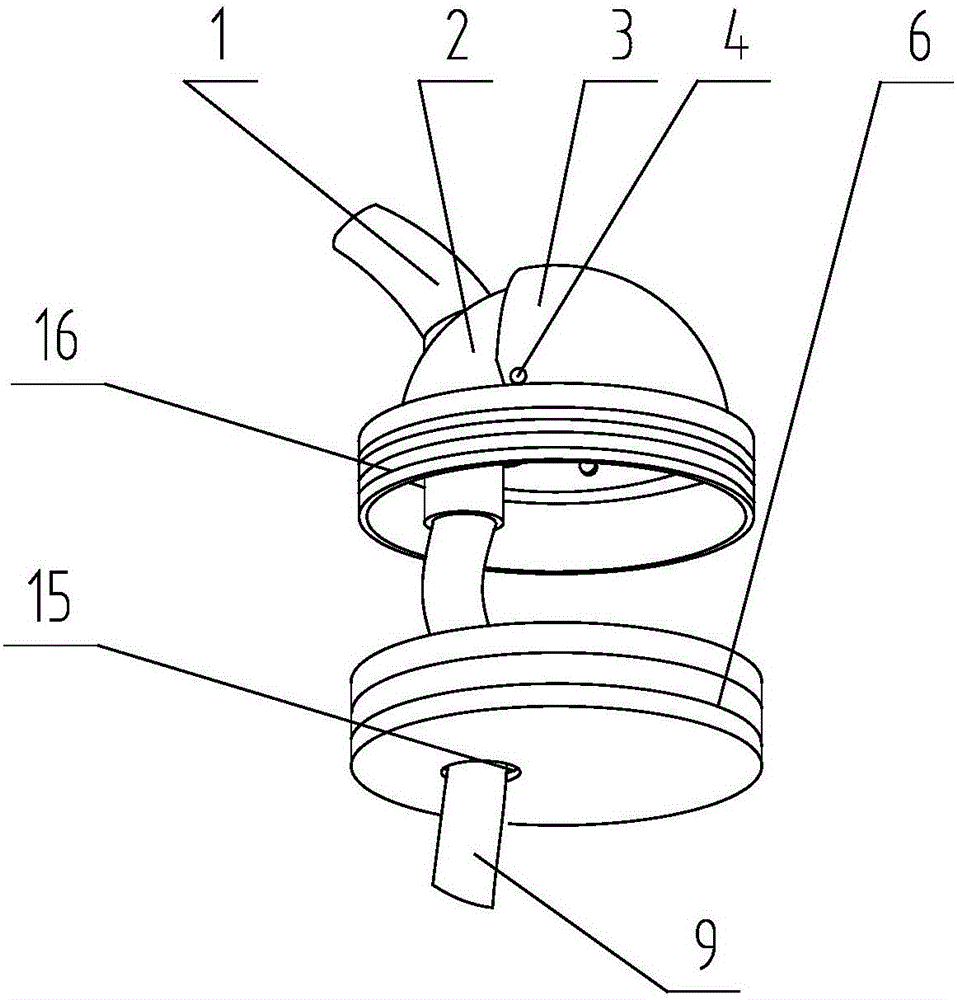

图2是吸水器部分放大爆炸图。

图中：1-吸水口 2-壳体 3-保护盖 4-轴 5-夜光带 6-底座 7-支架 8-圆环凸台9-导管 10-杯盖 11-杯身 12-密封环 13-杯口 14-支架孔 15-底座孔 16-吸水器

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步详细说明。

实施例：见图1、图2，本实用新型是一种分体式夜光水杯，包括吸水器16、支架7、导管9、杯盖10、杯身11；其中吸水器16包括：吸水口1、壳体2、保护盖3、底座6；壳体2上设有轴4，保护盖3通过轴4与壳体2连接，并以轴4中心为旋转中心旋转，当保护盖3旋转180度后，保护盖3完全盖住吸水口1，起到防尘的作用，所述壳体2采用螺纹连接方式固定在底座6上；所述支架7在横面和竖面均设有圆环凸台8，支架7有两种固定方式：一是横夹，二是竖夹；在圆环凸台外侧涂有夜光带5，涂料采用无毒，无放射性的长余辉材料制作；所述导管9采用螺旋线结构，可拉伸可收缩，并且拉伸量和收缩量比较大；所述杯盖10内部设有密封环12，即使杯身10倾倒水也不会洒出，顶部设有杯口13；所述杯身11的材质，可以是金属的、塑料的、玻璃的；所述吸水口1、导管9、杯口14均采用天然乳胶材质制作，天然乳胶具有耐拉、耐磨、抗静电、不易吸附灰尘和绒毛，无毒、环保、对人体没有危害等优点。

使用时，先将支架7夹到家具边沿上，将导管9由底座孔19穿出，壳体2采用螺纹连接方式固定到底座6上；将吸水器16放到支架7的圆环凸台8内，导管9从支架孔14穿出，将杯身10内装满水，杯盖10通过螺纹连接方式固定到杯身11上，最后将导管9插入位于杯盖10上方的杯口14内。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
