一种烤玉米机的制作方法

本实用新型涉及烧烤设备的技术领域，特别是烤玉米机的技术领域。

背景技术：

一直以来，烤制的玉米一直是十分受大众欢迎食物，烤至玉米，一般采用一个上端带有金属网状的烤炉，在烤炉内放置燃烧的碳或其它可燃物，对金属网上的玉米进行烤制，直至将玉米烤熟。但是这种烤玉米的方式存在的问题是：在烤制过程中需要烤制人员不停的对玉米进行翻转，使其受热均匀，同时烤制多个玉米的时候放置在烤炉的金属网上会存在受热不均匀的现象，烤制效果不好。针对以上问题，有必要对烤玉米的装置进行重新设计和改进，以使玉米烤制效果良好。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种烤玉米机，能够使烤制的多个玉米进行自动翻转，烤制效果良好。

为实现上述目的，本实用新型提出了一种烤玉米机，包括左板、上板、右板、前支撑板、后支撑板、涡轮、蜗杆、电机和盛碳板，所述左板与右板之间设置有前支撑板和后支撑板，前支撑板与后支撑板上设置有转动轴，转动轴上设置有转动筒，转动轴的一端设置有涡轮；所述左板与右板之间设置有蜗杆，蜗杆位于涡轮正下方，蜗杆与涡轮相啮合；所述左板与右板之间设置有盛碳板；所述右板的一侧设置有电机和控制器；所述电机外侧连接有电源线，左板与右板上端设置有上板，左板与右板前端设置有前板，左板与右板后端设置有后板。

作为优选，所述转动筒位于前支撑板和后支撑板之间，转动筒一侧与前支撑板一侧留有间隙，转动筒的另一侧与后支撑板一侧留有间隙。

作为优选，所述涡轮的一侧与后支撑板另一侧留有间隙。

作为优选，所述盛碳板上设置有若干隔条，隔条之间留有间隙，盛碳板位于转动筒下方，盛碳板与转动筒轴线的距离为200～250mm。

作为优选，所述控制器位于电机上端面上，电机输出轴与蜗杆一端相连接；所述控制器上设置有开关和调速旋钮。

本实用新型的有益效果：本实用新型通过将设备设置有涡轮和蜗杆，使得转动筒在电机的作用下可以进行旋转，从而可以对放在上面的物品进行均匀翻转；盛碳板上设置有若干隔条，可以使得放在上面的燃料产生的灰可以漏到下面；本实用新型结构简单，受热均匀，烤制效果良好，控制方便，可以进行广泛推广和应用。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

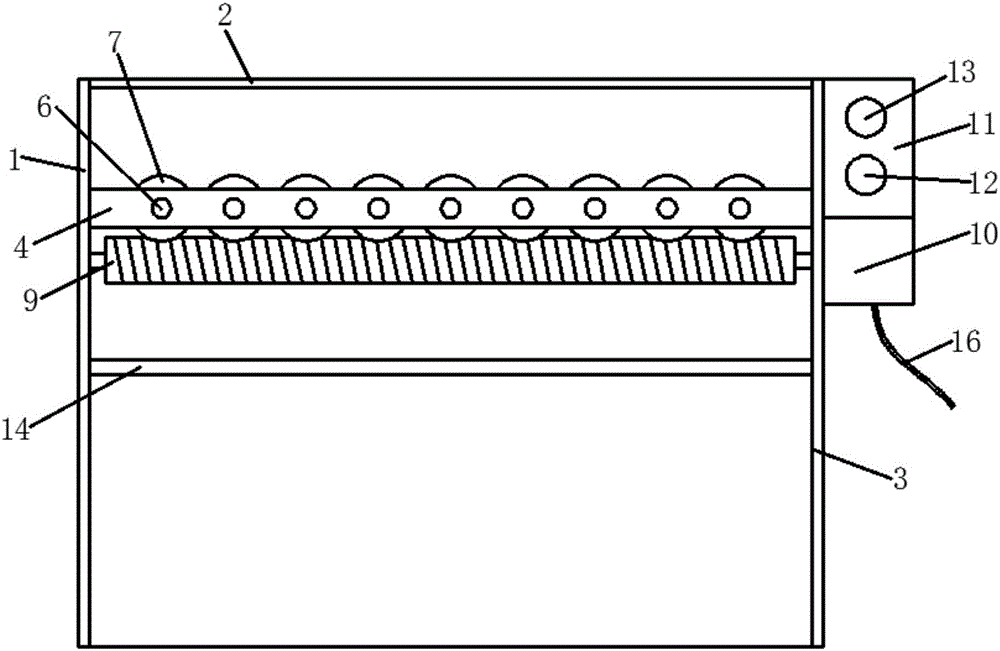

图1是本实用新型一种烤玉米机的主视图；

图2是本实用新型一种烤玉米机去掉前板结构图；

图3是本实用新型一种烤玉米机的后视图；

图4是本实用新型一种烤玉米机的后视剖面图；

图5是本实用新型一种烤玉米机的盛碳板结构示意图。

图中：1-左板、2-上板、3-右板、4-前支撑板、5-后支撑板、6-转动轴、7-转动筒、8-涡轮、9-蜗杆、10-电机、11-控制器、12-开关、13-调速旋钮、14-盛碳板、15-隔条、16-电源线、17-后板、18-前板。

【具体实施方式】

参阅图1-图5，本实用新型一种烤玉米机，包括左板1、上板2、右板3、前支撑板4、后支撑板5、涡轮8、蜗杆9、电机10和盛碳板14，所述左板1与右板3之间设置有前支撑板4和后支撑板5，前支撑板4与后支撑板5上设置有转动轴6，转动轴6上设置有转动筒7，转动轴6的一端设置有涡轮8；所述左板1与右板3之间设置有蜗杆9，蜗杆9位于涡轮8正下方，蜗杆9与涡轮8相啮合；所述左板1与右板3之间设置有盛碳板14；所述右板3的一侧设置有电机10和控制器11；所述电机10外侧连接有电源线16，左板1与右板3上端设置有上板2，左板1与右板3前端设置有前板18，左板1与右板3后端设置有后板17；所述转动筒7位于前支撑板4和后支撑板5之间，转动筒7一侧与前支撑板4一侧留有间隙，转动筒7的另一侧与后支撑板5一侧留有间隙；所述涡轮8的一侧与后支撑板5另一侧留有间隙；所述盛碳板14上设置有若干隔条15，隔条15之间留有间隙，盛碳板14位于转动筒7下方，盛碳板14与转动筒7轴线的距离为200～250mm；所述控制器11位于电机10上端面上，电机10输出轴与蜗杆9一端相连接；所述控制器11上设置有开关12和调速旋钮13。

本实用新型工作过程：

本实用新型一种烤玉米机在工作过程中，将可燃物放置在盛碳板14上，然后将需要烤制的玉米放置在转动筒7上，打开控制器11上的开关12，旋转调速旋钮13控制电机10的转速，使得蜗杆9带动涡轮8进行转动，使得转动筒7获得合适的转动速度，关闭前板，从而实现玉米的均匀受热，对玉米进行烤制，获得良好的烤制效果，燃烧物残生的灰通过隔条15之间的间隙会落到地面上，使得燃烧物可以进行很好的燃烧效果。

本实用新型通过将设备设置有涡轮8和蜗杆9，使得转动筒7在电机10的作用下可以进行旋转，从而可以对放在上面的物品进行均匀翻转；盛碳板14上设置有若干隔条15，可以使得放在上面的燃料产生的灰可以漏到下面；本实用新型结构简单，受热均匀，烤制效果良好，控制方便，可以进行广泛推广和应用。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
