防溢不锈钢锅的制作方法

本实用新型涉及一种厨房炊具，特别是涉及一种防溢不锈锅。

背景技术：

锅具是常见的一种厨房炊具，其通常包括锅体、盖合在锅体上的锅盖、以及安装在锅体上的手柄等。其中，锅体主要用于盛放、容纳食物原料；在烹饪食物时，通过对锅体加热，从而使锅体内的食物成熟。而在加热过程中，通过将锅盖盖合在锅体上，从而对锅体内的热量进行保温、以及保压作用，以加快食物成熟。

同时，在利用锅体蒸、煮食物时，其内部多盛放有水。且在对锅体加热时，锅内的水会产生沸腾。现有技术中的锅盖，仅能用于将锅体上端盖合住，以达到保温、保压作用。然而，因其锅盖与锅体间无任何定位结构，且两者间的连接强度也较低，在烹饪过程中，锅盖很容易从而锅体上滑落。从而影响锅盖所产生的保温、保压效果；且导致锅体内的水容易从锅体中溢水，不仅影响厨房卫生，高温、沸腾的水也极易对厨师造成烫伤等伤害。同时，高温水从锅体中溢出，也会导致大量热量的流失，从而造成能源的浪费、并降低正常的烹饪效率。

技术实现要素：

鉴于以上所述现有技术的缺点，本实用新型要解决的技术问题在于提供一种能有效避免锅盖从锅体上滑落的防溢不锈钢锅。

为实现上述目的，本实用新型提供一种防溢不锈钢锅，包括锅体和锅盖，所述锅盖的外缘处设有沿内外方向延伸的上盖合部，所述上盖合部盖合在锅体的上端，所述锅盖在邻近上盖合部处设有沿上下方向延伸的限位凸起，所述限位凸起与锅体上端侧壁相抵靠；所述限位凸起用于限制锅盖相对于锅体沿内外方向滑动。

进一步地，所述限位凸起包括内限位凸起，所述内限位凸起与锅体的内侧壁相抵靠。

进一步地，所述内限位凸起有多个、且多个内限位凸起沿锅盖周向间隔分布。

进一步地，所述内限位凸起的外侧壁上设有沿内外方向延伸的贴合部，所述贴合部与锅体的内侧壁紧密贴合。

进一步地，所述限位凸起包括外限位凸起，所述外限位凸起与锅体的外侧相抵靠。

进一步进，所述外限位凸起有2个、且2个外限位凸起在锅盖两侧对称分布。

进一步地，所述锅体的上端设有沿内外方向延伸的下盖合部，所述上盖合部盖合在下盖合部上。

进一步地，所述锅体外侧壁上焊接有侧把手。

进一步地，所述锅盖顶部安装有上把手。

进一步地，所述上把手通过螺钉安装在锅盖上。

如上所述，本实用新型涉及的防溢不锈钢锅，具有以下有益效果：

本实用新型中的防溢不锈钢锅，其锅盖在邻近上盖合部处设有沿上下方向延伸的限位凸起，限位凸起与锅体上端侧壁相抵靠；限位凸起用于限制锅盖相对于锅体沿内外方向滑动，从而有效避免锅盖从锅体上滑落；同时，利用上盖合部与锅体上端的贴合作用，有效地防止了锅体中的水向外溢出。

附图说明

图1为本实用新型中防溢不锈钢锅的俯视图。

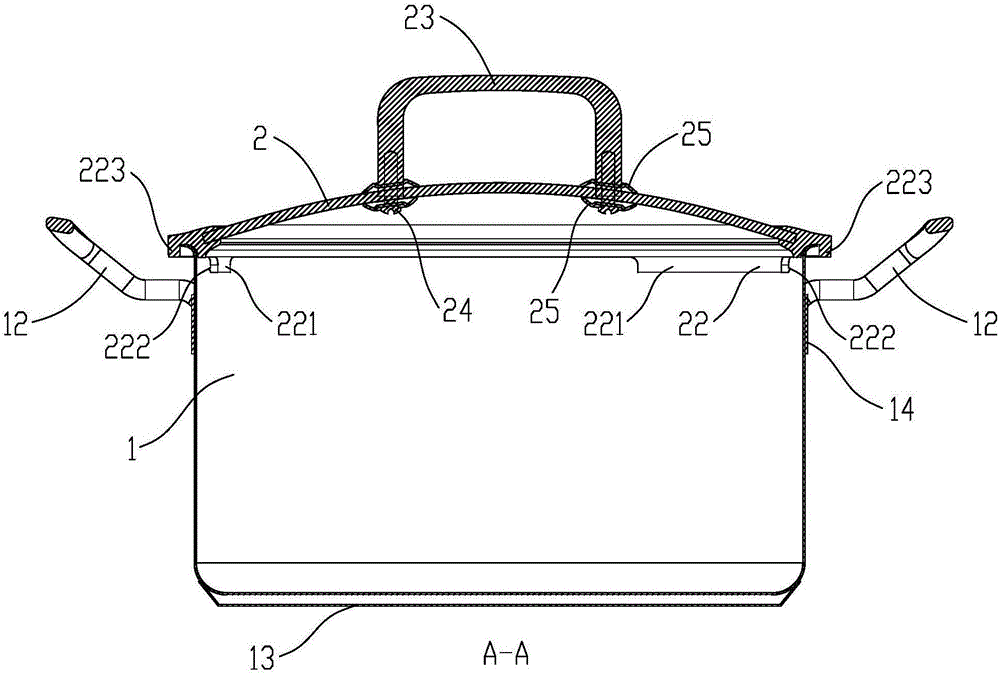

图2为图1中A-A剖视图。

图3为图1中B-B剖视图。

图4为本实用新型中锅盖的正视图。

图5为图4的俯视图。

图6为本实用新型中锅盖的俯视立体图。

图7为本实用新型中锅盖的仰视立体图。

图8为本实用新型中锅体的俯视图。

图9为图8的左视图。

图10为本实用新型中锅体的立体图。

元件标号说明

1 锅体

11 下盖合部

12 侧把手

13 加强层

14 连接加强片

15 缺口

2 锅盖

21 上盖合部

22 限位凸起

221 内限位凸起

222 贴合部

223 外限位凸起

23 上把手

24 螺钉

25 弹性垫片

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

本申请的实施例中，将图2中锅体1的高度方向定义为上下方向；将图1中锅盖2的中心至外缘方向定义为内外方向。

如图1至图3所示，本实用新型提供一种防溢不锈钢锅，包括锅体1和锅盖2，锅盖2的外缘处设有沿内外方向延伸的上盖合部21，上盖合部21盖合在锅体1的上端，锅盖2在邻近上盖合部21处设有沿上下方向延伸的限位凸起22，限位凸起22与锅体1上端侧壁相抵靠；限位凸起22用于限制锅盖2相对于锅体1沿内外方向滑动。本实用新型中的防溢不锈钢锅，其锅盖2在邻近上盖合部21处设有沿上下方向延伸的限位凸起22，限位凸起22与锅体1上端侧壁相抵靠；限位凸起22用于限制锅盖2相对于锅体1沿内外方向滑动，从而有效避免锅盖2从锅体1上滑落；同时，结合上盖合部21与锅体1上端的贴合作用，有效地防止了锅体1中的水向外溢出。从而保证厨房卫生干净、整洁，并避免热量随水的溢出而流失，降低了能耗，具有节能、环保意义。另外，本实用新型中的防溢不锈钢锅在使用中，能有效保证厨师的安全、避免被热水烫伤。

如图2至图4、以及图7所示，本实用新型中限位凸起22包括内限位凸起221，内限位凸起221与锅体1的内侧壁相抵靠。这样，利用内限位凸起221与锅体1之间的相互作用力，从而能有效限制锅盖2相对于锅体1沿内外方向滑动。

如图2至图4、以及图7所示，内限位凸起221有多个、且多个内限位凸起221沿锅盖2周向间隔分布。在本实施例中内限位凸起221共有4个，其中两个呈片状、并在锅盖2两侧对称分布；另外两个呈长条状、并在锅盖2两侧对称分布。

如图2至图4、以及图7所示，，内限位凸起221的外侧壁上设有沿内外方向延伸的贴合部222，贴合部222与锅体1的内侧壁紧密贴合。

如图2、图3和图6所示，限位凸起22还包括外限位凸起223，外限位凸起223与锅体1的外侧相抵靠。同时，在本实施例中外限位凸起223有2个、且2个外限位凸起223在锅盖2两侧对称分布。

如图3、以及图8至图10所示，锅体1的上端设有沿内外方向延伸的下盖合部11，上盖合部21盖合在下盖合部11上。同时，下盖合部11在两侧对称设有缺口15，上述两个外限位凸起223分别嵌在两个缺口15中。

另外，如图2、图3、以及图8至图10所示，锅体1外侧壁上焊接有两个侧把手12；同时，为增强侧把手12与锅体1的连接强度，锅体1的外侧壁设有连接加强片14，侧把手12焊接在该连接加强片14上。侧把手12的安装位置与上述缺口15的位置相对应。另外，锅体1的底部还焊接有加强层13。

如图5至图7所示，锅盖2顶部安装有上把手23。上把手23通过螺钉24、以及弹性垫片25安装在锅盖2上。

综上所述，本实用新型有效克服了现有技术中的种种缺点而具高度产业利用价值。
