新型水桶托架的制作方法

本实用新型涉及饮水桶托起装置，具体为一种可以进行折叠的水桶托架。

背景技术：

随着社会的不断发展， 人们生活水平的不断提高，尤其是人们物质生活的不断丰富，人们开始以更具环保、原生态、无辐射等理念来构件自己的生活工作空间，进而实现精神上的鼓励与慰忌。

随着环境的不断恶化，水资源不大量的污染，作为人们生活用必须的水，成为了人们关注的重点，为了能够饮用到洁净的水资源，大量的桶装纯净水、矿泉水等走入人们的生活。现有的桶装水通常是放置在饮水机或净水机上面，进行加热或过滤后进行饮用。而由于桶装水口与饮水机长期的浸泡接触，和饮水机滤芯处的潮湿环境，导致被污染的机率十分高，尤其是过滤芯的污垢的产生，更是污染了人们的饮用水，因此，如果能够将洁净的纯净水更好的让人们使用，成为了人们关注的问题。

技术实现要素：

为了克服上述现有技术中的不足，本实用新型提供了一种结构简单，且可以根据需要进行收放折叠的木质桶装水托架。

本实用新型的目的是这样实现的：

新型水桶托架，包括通过第一销轴3连接的第一矩形支架2和第二矩形支架4，所述的第二矩形支架4上设置有定位杯托架8，所述的定位杯托架8为矩形框，一端与第二矩形支架4通过第二销轴5连接，同时通过卡槽结构与第一矩形支架2进行固定；所述的第一矩形支架2和第二矩形支架4顶部分别设置有第一托板1和第二托板10；

所述的第一托板1包括板体，已经设置在板体上的桶体固定槽a；所述的第一托板1通过设置在板体上的固定孔内穿固定销钉与架体固定；

第一矩形支架2包括两条纵向平行的第一纵杆，以及设置在第一纵杆顶部之间的第一托板1，设置在第一纵杆中间的定位固定板9，和设置在第一纵杆底部之间的第一固定杆7；

所述的定位固定板9的板体内设置有卡槽b；

所述的第二矩形支架4包括两条纵向平行的第二纵杆，以及设置在第二纵杆顶部之间的第二托板10，所述的第二托板10上设置有出水嘴固定槽c，以及设置在第二纵杆底部之间的第二固定杆6；

所述的定位杯托架8为矩形板，包括设置有内陷卡台槽f的底杆d和设置在底杆d上的底杆固定杆e。

积极有益效果：本实用新型结构简单，操作使用方便，且采用纯木质材质，便于折叠收放，并且采用重力原理，可以将桶装水进行很好的固定放置，并进行水的流放。木质的结构，增加了原生态的意蕴，同时不会对地板造成摩擦，也不会产生辐射等危害。

附图说明

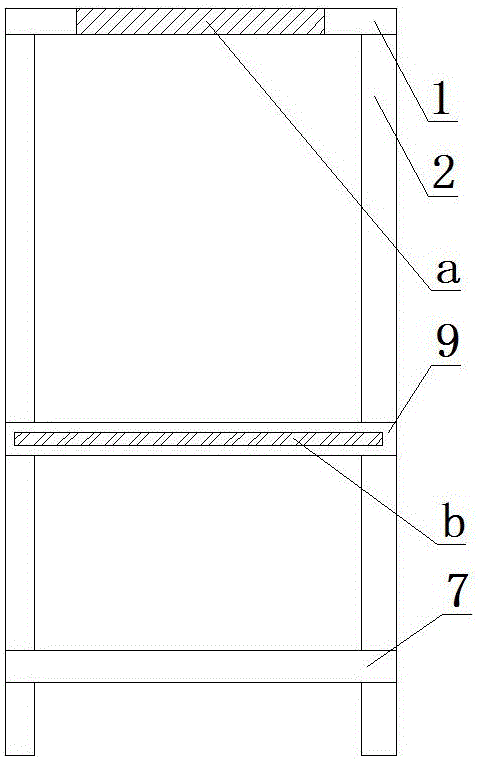

图1为本实用新型的结构示意图一；

图2为本实用新型的结构示意图二；

图3为本实用新型的结构示意图三；

图4为本实用新型的结构示意图四；

图5为本实用新型的结构示意图五；

图6为本实用新型的结构示意图六；

图7为本实用新型的结构示意图七；

图中为：第一托板1、第一矩形支架2、第一销轴3、第二矩形支架4、第二销轴5、第二固定杆6、第一固定杆7、定位杯托架8、定位固定板9、第二托板10、桶体固定槽a、卡槽b、出水嘴固定槽c、底杆d、底杆固定杆e、

卡台槽f。

具体实施方式

下面结合附图，对本实用新型做进一步的说明：

新型水桶托架，包括通过第一销轴3连接的第一矩形支架2和第二矩形支架4，所述的第二矩形支架4上设置有定位杯托架8，所述的定位杯托架8为矩形框，一端与第二矩形支架4通过第二销轴5连接，同时通过卡槽结构与第一矩形支架2进行固定；所述的第一矩形支架2和第二矩形支架4顶部分别设置有第一托板1和第二托板10；

所述的第一托板1包括板体，已经设置在板体上的桶体固定槽a；所述的第一托板1通过设置在板体上的固定孔内穿固定销钉与架体固定；

第一矩形支架2包括两条纵向平行的第一纵杆，以及设置在第一纵杆顶部之间的第一托板1，设置在第一纵杆中间的定位固定板9，和设置在第一纵杆底部之间的第一固定杆7；

所述的定位固定板9的板体内设置有卡槽b；

所述的第二矩形支架4包括两条纵向平行的第二纵杆，以及设置在第二纵杆顶部之间的第二托板10，所述的第二托板10上设置有出水嘴固定槽c，以及设置在第二纵杆底部之间的第二固定杆6；

所述的定位杯托架8为矩形板，包括设置有内陷卡台槽f的底杆d和设置在底杆d上的底杆固定杆e。

使用时，通过销钉将第一固定杆7、定位固定板9和第一托板1固定在第一纵杆之间，制作好第一矩形支架2，同样的方式制作好的第二矩形支架4及定位杯托板8，然后将定位杯托板8的一端通过第二销轴5固定在第二矩形支架4的两杆第二纵杆上；在将第二纵杆与第一纵杆通过第一销轴3铰接；当需要整个托架撑开时，将第一矩形支架2与第二矩形支架4的铰接开合到适当角度，然后将定位固定板9的卡台槽f卡在卡槽b内，实现架子的高低和开户角度定位。然后将桶装水以第一纵杆倾斜方向出水嘴向下放置；此时出水嘴向下卡在出水嘴固定槽内，桶体躺在桶体固定槽a内。

本实用新型结构简单，操作使用方便，且采用纯木质材质，便于折叠收放，并且采用重力原理，可以将桶装水进行很好的固定放置，并进行水的流放。木质的结构，增加了原生态的意蕴，同时不会对地板造成摩擦，也不会产生辐射等危害。

以上实施案例仅用于说明本实用新型的优选实施方式，但本实用新型并不限于上述实施方式，在所述领域普通技术人员所具备的知识范围内，本实用新型的精神和原则之内所作的任何修改、等同替代及改进等，均应视为本申请的保护范围。
