坐垫之串珠连接条的制作方法

本实用新型属于坐垫技术领域，特指一种坐垫之串珠连接条。

背景技术：

目前，座椅上使用的珠垫一般是将串珠用线绳穿制成珠垫后，珠垫四周的线绳拉紧在特指的框架上或相互栓系成包边，以防止串珠脱落，其不足之处在于：一是对于不需要框架的珠垫，将珠垫四周的线绳相互栓系成包边不易作其它用途，例如连接在腰靠上等；二是穿制难度大，特别是对于无框架的珠垫的穿制更是困难，工作效率低，生产成本高。

技术实现要素：

本实用新型的目的是提供一种坐垫之串珠连接条。

本实用新型的目的是这样实现的：

坐垫之串珠连接条，在条形主体的同一窄面上间隔成型有一排连接接耳，连接接耳上设置有穿线孔，相邻两连接接耳之间的间距大于连接接耳的厚度。

上述的连接接耳为圆柱体，所述的穿线孔平行于圆柱体的轴线，所有圆柱体的轴线位于同一直线上，圆柱体的圆柱面的一侧与条形主体为一体式结构。

上述条形主体的厚度小于条形主体的高度。

上述的连接接耳有十个以上。

上述条形主体上连接有连接接耳侧面的相邻两侧面上均向外延伸成型有加强边，加强边的一个侧面与条形主体的侧面连接，加强边的另一侧面与连接接耳连接。

上述的条形主体、加强边及连接接耳为用塑料材料挤出成型的一体式结构。

本实用新型相比现有技术突出且有益的技术效果是：

1、利用本实用新型，可以快速制成珠垫框架。

2、利用本实用新型制成珠垫框架后，可以快速的在珠垫框架上穿制串珠形成珠垫。

3、本实用新型的结构简单，用本实用新型制作珠垫的生产成本低，生产效率高，制作出的珠垫产品的外形美观，松紧度适中，适用于珠垫框架。

附图说明

图1是本实用新型的主视图。

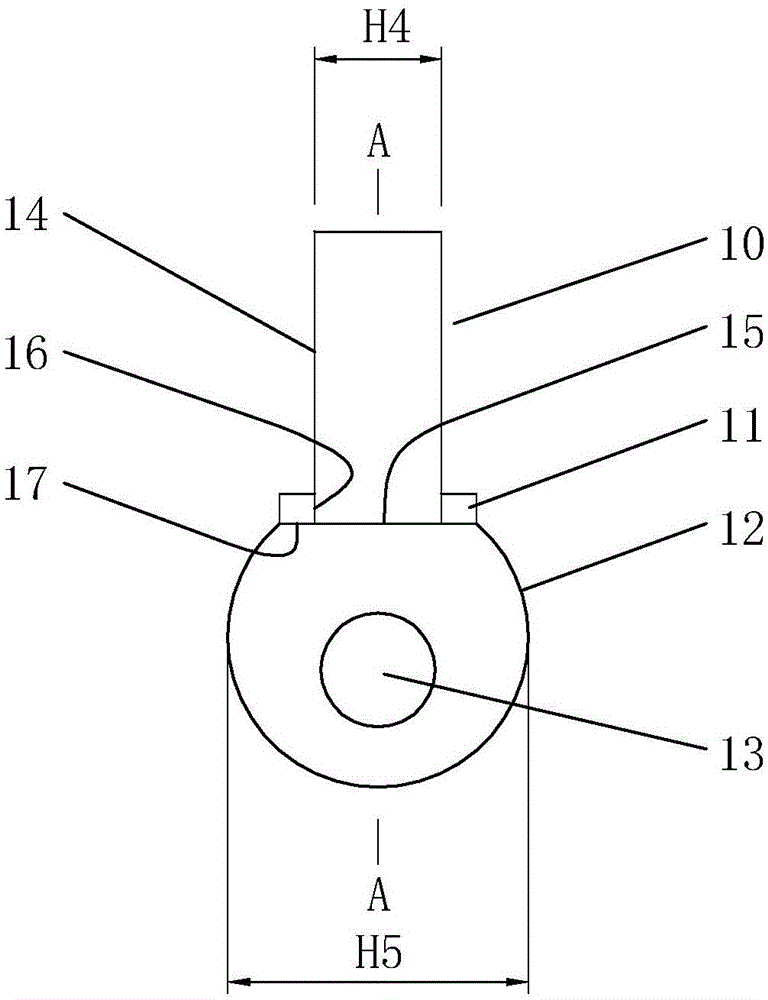

图2是本实用新型的侧视图。

图3是图2的A-A向剖视图。

图4是本实用新型的使用状态参考图。

具体实施方式

下面结合附图以具体实施例对本实用新型作进一步描述，参见图1—图4：

坐垫之串珠连接条，在条形主体10的同一侧面15上间隔成型有一排连接接耳12，连接接耳12上设置有穿线孔13，相邻两连接接耳12之间的间距H3大于连接接耳12的厚度H2。

上述的连接接耳12为圆柱体，所述的穿线孔13平行于圆柱体的轴线，所有圆柱体的轴线位于同一直线上，圆柱体的圆柱面的一侧与条形主体10为一体式结构。

上述条形主体10的厚度H4小于条形主体10的高度H1。

上述的连接接耳12有十个以上，一般为15-20个左右，当然可以根据坐垫的大小来确定条形主体10的长短以及连接接耳12的多少。

上述条形主体10上连接有连接接耳12侧面15的相邻两侧面14上均向外延伸成型有加强边11，加强边11的一个侧面16与条形主体的侧面14连接，加强边11的另一侧面17与连接接耳12连接。

上述的条形主体10、加强边11及连接接耳12为用塑料材料挤出成型的一体式结构，使用软质的塑料材料时，既可以保证适当的硬度便于串制串珠，又可以在条形主体10的外沿缝制包边。

使用时，将四个坐垫之串珠连接条按四边形排列并用包边布20及缝纫线21将条形主体10连接成四边形，将串珠30用线绳31及常规方法穿制成珠垫，同时在穿制珠垫的过程中将珠垫的四个边上的线绳31串过连接接耳12的穿线孔13内进行定位，当然相对的两个边上的条形主体10等长，两两相对边上的条形主体10不等长时，可以制作出长方形珠垫，两两相对边上的条形主体10等长时，可以制作出正方形珠垫。

上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
