一种硅胶立棉枕芯和枕头的制作方法

本实用新型属于高分子材料与纤维的复合应用，用于家居行业，具体涉及一种硅胶立棉枕芯和枕头。

背景技术：

目前市面上大多的枕芯采用海绵或者普通非织造纤维作为枕芯。海绵化学结构不稳定，易氧化分解，发黄，老化，不环保；普通非织造纤维虽然化学性能比较稳定，但在回弹性、透气性、重量等性能方面较差。

现有的普通枕芯虽然有一定的柔软度，但柔软度和亲肤性还是不够，且普通枕芯在夏天会给人一种不舒适的过热感，同时普通枕芯易滋生细菌，不方便清洗。

技术实现要素：

本实用新型所要解决的技术问题是克服现有技术的不足，提供一种硅胶立棉枕芯。

本实用新型还提供一种枕头。

为解决以上技术问题，本实用新型采用如下技术方案：

一种硅胶立棉枕芯，包括立棉枕芯本体，所述立棉枕芯本体的一侧面设有第一凹槽，所述硅胶立棉枕芯还包括设置在所述第一凹槽内与所述第一凹槽配合设置的用于放置使用者头部的第一硅胶层，所述第一硅胶层与所述立棉枕芯本体可拆卸地设置。

进一步地，所述第一硅胶层包括第一囊体及填充在所述第一囊体内的硅胶。

更进一步地，所述第一囊体包括第一薄膜和第二薄膜，所述第一薄膜和第二薄膜沿周边压接构成所述第一囊体。具体地，所述第一薄膜和第二薄膜为透气性TPU薄膜，厚度均为0.04 mm ~0.06 mm，优选厚度0.05 mm。

更进一步地，所述第一硅胶层上设有多个第一通孔。所述第一通孔贯穿所述第一薄膜和第二薄膜。

进一步地，所述立棉枕芯本体的另一侧面设有第二凹槽，所述立棉枕芯本体的设有所述第一凹槽的侧面和设有所述第二凹槽的侧面为相对的二个侧面，所述硅胶立棉枕芯还包括设置在所述第二凹槽内与所述第二凹槽配合设置的用于放置使用者头部的第二硅胶层，所述第二硅胶层与所述立棉枕芯本体可拆卸地设置。

更进一步地，所述第二硅胶层包括第二囊体及填充在所述第二囊体内的控温硅胶。

更进一步优选地，所述第二囊体包括第三薄膜和第四薄膜，所述第三薄膜和第四薄膜沿周边压接构成所述第二囊体。具体地，所述第三薄膜和第四薄膜为透气性TPU薄膜，厚度均为0.04 mm ~0.06 mm，优选厚度0.05 mm。

更进一步地，所述第二硅胶层上设有多个第二通孔。所述第二通孔贯穿所述第三薄膜和第四薄膜。

更进一步地，所述硅胶立棉枕芯还包括用于将所述第一硅胶层、立棉枕芯本体、第二硅胶层相互固定的锁定机构。优选地，所述锁定机构包括设置在所述第一硅胶层、第二硅胶层二者中的一个上的卡钩，及设置在所述第一硅胶层、第二硅胶层二者中的另一个上用于与所述卡钩配合锁定的卡槽。当所述锁定机构锁定时，所述卡钩插入所述卡槽，所述第一硅胶层、立棉枕芯本体、第二硅胶层相互固定。

本实用新型的另一技术方案是：一种枕头，其具有上述的硅胶立棉枕芯。

于上述技术方案的实施，本实用新型与现有技术相比具有如下优点：

本实用新型的硅胶立棉枕芯采用硅胶和立棉相结合，拥有普通枕芯所没有的柔软和亲肤性，并且比普通枕芯在化学稳定性、回弹性、透气性方面更加优良。

本实用新型的枕芯的硅胶和立棉均为环保材料，不会产生对人体有害的化学物质，且便于清洁，使用方便和卫生。

附图说明

图1为本实用新型的硅胶立棉枕芯的结构示意图；

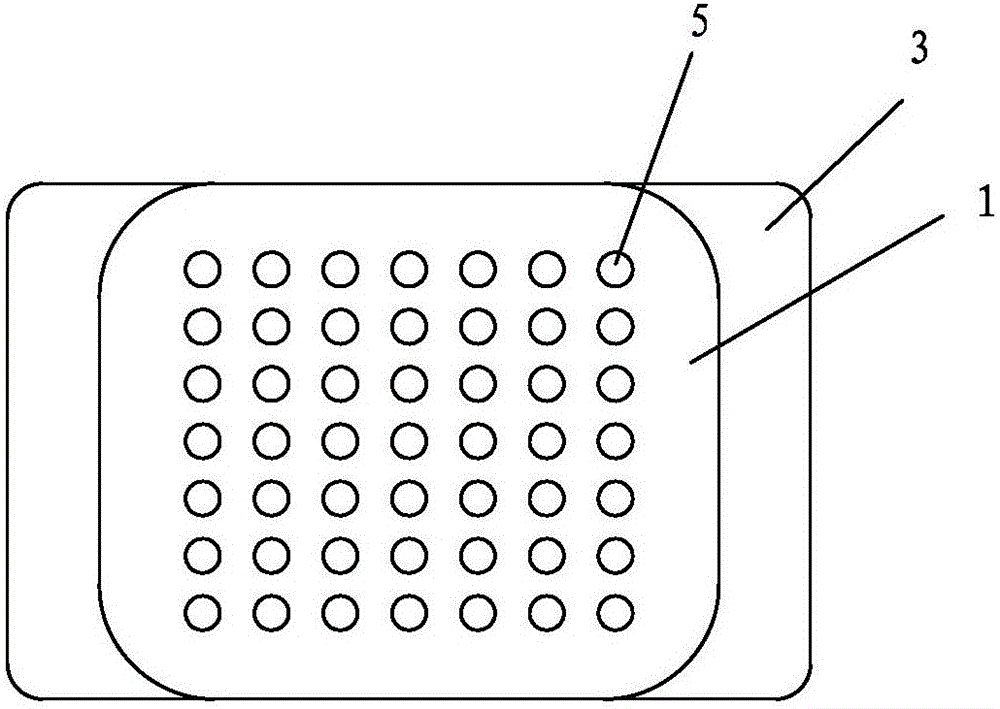

图2为本实用新型的硅胶立棉枕芯的俯视图；

图中：1、第一硅胶层；2、第二硅胶层；3、立棉枕芯本体；4、锁定机构；5、第一通孔。

具体实施方式

下面结合具体实施例对本实用新型做进一步详细的说明，但本实用新型并不限于以下实施例。

本实施例提供一种枕头，该枕头具有硅胶立棉枕芯，如图1~2，该硅胶立棉枕芯，包括立棉枕芯本体3，立棉枕芯本体3的一侧面设有第一凹槽，硅胶立棉枕芯还包括设置在第一凹槽内与第一凹槽配合设置的用于放置使用者头部的第一硅胶层1，第一硅胶层1与立棉枕芯本体3可拆卸地设置。立棉枕芯本体3的设有第一凹槽的侧面为朝向或背向使用者头部的侧面。

第一硅胶层1包括第一囊体及填充在第一囊体内的硅胶。第一囊体包括第一薄膜和第二薄膜，第一薄膜和第二薄膜在周边压接构成该第一囊体。具体地，第一薄膜和第二薄膜为透气性TPU薄膜，厚度为0.05 mm。

为了使第一硅胶层1具有良好的透气性，第一硅胶层1上设有多个第一通孔5，第一通孔5贯穿第一薄膜和第二薄膜。

立棉枕芯本体3的另一侧面设有第二凹槽，立棉枕芯本体3的设有第一凹槽的侧面和设有第二凹槽的侧面为相对的二个侧面，硅胶立棉枕芯还包括设置在第二凹槽内与第二凹槽配合设置的用于放置使用者头部的第二硅胶层2，第二硅胶层2与立棉枕芯本体3可拆卸地设置。

第二硅胶层2包括第二囊体及填充在第二囊体内的控温硅胶。该控温硅胶是由硅胶和添加在硅胶内的控温材料构成的。

第二囊体包括第三薄膜和第四薄膜，第三薄膜和第四薄膜在周边压接构成该第二囊体。具体地，第三薄膜和第四薄膜为透气性TPU薄膜，厚度为0.05 mm。

为了使第二硅胶层2具体良好的透气性，第二硅胶层2上设有多个第二通孔，第二通孔贯穿第三薄膜和第四薄膜。

该硅胶立棉枕芯还包括用于将第一硅胶层1、立棉枕芯本体3和第二硅胶层2相互固定的锁定机构4。具体地，锁定机构4包括设置在第一硅胶层1、第二硅胶层2二者中的一个上的卡钩，及设置在第一硅胶层1、第二硅胶层2二者中的另一个上用于与卡钩配合锁定的卡槽，当锁定机构锁定时，卡钩插入卡槽，第一硅胶层1、立棉枕芯本体3、第二硅胶层2相互固定。如在第一硅胶层1上设置卡钩，第二硅胶层2上设置卡槽，卡钩可以设置2个，分别设置在第一硅胶层1的相对二侧，相应的卡槽也设置2个。

第一硅胶层1和第二硅胶层2均设在立棉枕芯本体3的二个侧面的中部位置，本实用新型的硅胶立棉枕芯在使用时，放置使用者的头部的是第一硅胶层或第二硅胶层。

一种上述硅胶立棉枕芯的制备方法，制备方法包括以下步骤：

（1）采用模具将两张薄膜沿周边热压压合成第一囊体，并预留注胶口，同时在压合时对第一囊体中部同时压合多个孔位并冲孔，冲出的孔的直径小于孔位的直径；

（2）在所述第一囊体的注胶口充填入凝胶态硅胶并封口，然后将第一囊体放入定型模具中加热定型，冷却拆模，修边，即得第一硅胶层；

（3）在第一硅胶层的边缘处热压连接卡钩，第一硅胶层的相对二侧分别热压连接卡钩；

（4）采用模具将另两张薄膜沿周边热压压合成第二囊体，并预留注胶口，同时在压合时对第二囊体中部同时压合多个孔位并冲孔，冲出的孔的直径小于孔位的直径；

（5）在所述第二囊体的注胶口充填入控温硅胶并封口，然后将第二囊体放入定型模具中加热定型，冷却拆模，修边，即得第二硅胶层；

（6）在第二硅胶层的边缘处热压连接卡槽，第二硅胶层的相对二侧分别热压连接卡槽；

（7）将一整块立棉切削成立棉枕芯本体，使得立棉枕芯本体的相对二个侧面设有能够容纳第一硅胶层的第一凹槽和能够容纳第二硅胶层的第二凹槽，然后将第一硅胶层、第二硅胶层分别置于第一凹槽和第二凹槽内，两侧的卡钩分别插入两侧的卡槽内将第一硅胶层、立棉枕芯本体、第二硅胶层相互固定，即得硅胶立棉枕芯。

综上所述，本实用新型的硅胶立棉枕芯具有如下优势：

（1）采用的立棉拥有比海绵更好的化学稳定性，比普通非织造纤维更好的透气性、回弹性和重量轻等优势。

（2）硅胶材料的使用使本实用新型的硅胶立棉枕芯拥有更好的亲肤性和柔软性。

（3）本实用新型的硅胶立棉枕芯夏天使用第一硅胶层的一面，清凉舒适；冬天使用第二硅胶层的一面，控温硅胶在冬天也能保持和人体温度接近的温度，使得使用者在冬天也能感受到硅胶的舒适性，解决了普通硅胶冬天给人冰冷感，同时保持硅胶的柔软和舒适，一枕两用。

（4）第一硅胶层和第二硅胶层均设有通孔，透气性更好。

（5）硅胶材料不易滋生细菌。

（6）第一硅胶层、立棉枕芯本体、第二硅胶层可拆卸，易于清洗，使用方便和卫生。

（7）立棉和硅胶均为绿色环保材料，对人体无伤害。

以上对本实用新型做了详尽的描述，其目的在于让熟悉此领域技术的人士能够了解本实用新型的内容并加以实施，并不能以此限制本实用新型的保护范围，凡根据本实用新型的精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围内。
