一种带缓冲功能的折叠式枕头的制作方法

本实用新型涉及床上用品，尤其是指一种带缓冲功能的折叠式枕头。

背景技术：

枕头是一种睡眠工具。一般认为，枕头是人们为睡眠舒适而采用的填充物。从现代医学研究上认识，人体的脊柱，从正面看是一条直线，但侧面看是具有三个生理弯曲的曲线。为保护颈部的正常生理弯曲，维持人们睡眠时正常的生理活动，睡觉时须采用枕头，现有的枕头都是固定式结构，其高度只会越睡越短，同时收藏时体积不会发生变化，占用空间大。

技术实现要素：

本实用新型的目的在于提供一种带缓冲功能的折叠式枕头。

为实现上述目的，本实用新型所提供的技术方案为：一种带缓冲功能的折叠式枕头，它包括有支架以及包覆在支架外侧的面料，面料由竹纤维或藤料编织成形，支架与面料之通过绑线连接；所述的支架包括有均为方形的上框和下框，上框底部设有缓冲套，下框顶部设有母套，伸缩杆顶部活动装配在缓冲套内，伸缩杆底部穿过缓冲套垂直向下延伸至母套内，缓冲套内设有缓冲件，缓冲件顶部与上框底部相抵触，缓冲件底部与伸缩杆顶部相抵触，伸缩杆下部一侧设有凹槽，凹槽内横向安装有弹性件，母套外侧设有穿孔，弹性件外端与穿孔内侧配合对扩展后的上框进行限位，穿孔外侧设有与弹性件相配合的弹簧按钮。

所述的缓冲套底部收缩形成限位环，伸缩杆顶部设有与限位环相配合的扩展环。

所述的缓冲件为弹簧或橡胶柱。

所述的穿孔为多个，由上至下分布在母套上。

本实用新型在采用上述方案后，竹纤维或藤料编织的枕面具有透气性好的优点，缓冲件和缓冲套可以对头部下压时进行缓冲，使头部不会与枕面进行硬性接触，采用伸缩杆和母套配合可以对枕头的高度进行调节，以适应不同人群的需求；同时不使用时可以将枕头的高度降到最低以方便收藏。

附图说明

图1为本实用新型的整体结构示意图。

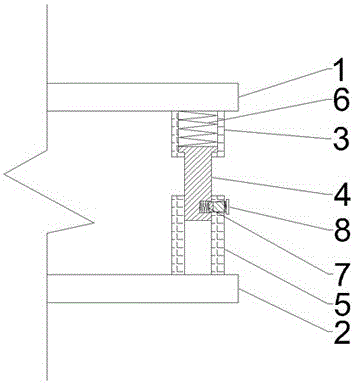

图2为本实用新型的局部剖示图。

具体实施方式

下面结合所有附图对本实用新型作进一步说明，本实用新型的较佳实施例为：参见附图1和附图2，本实施例所述的带缓冲功能的折叠式枕头包括有支架以及包覆在支架外侧的面料，面料由竹纤维或藤料编织成形，支架与面料之通过绑线连接；所述的支架包括有均为方形的上框1和下框2，上框1底部设有缓冲套3，下框2顶部设有母套5，伸缩杆4顶部活动装配在缓冲套3内，缓冲套3底部收缩形成限位环，伸缩杆4顶部设有与限位环相配合的扩展环；伸缩杆4底部穿过缓冲套3垂直向下延伸至母套5内，缓冲套3内设有缓冲件6，缓冲件6顶部与上框1底部相抵触，缓冲件6底部与伸缩杆4顶部相抵触，缓冲件6为弹簧或橡胶柱；伸缩杆4下部一侧设有凹槽，凹槽内横向安装有弹性件7，母套5外侧设有穿孔，弹性件7外端与穿孔内侧配合对扩展后的上框1进行限位，穿孔外侧设有与弹性件7相配合的弹簧按钮8；所述的穿孔为多个，由上至下分布在母套5上。在采用上述方案后，竹纤维或藤料编织的枕面具有透气性好的优点，缓冲件和缓冲套可以对头部下压时进行缓冲，使头部不会与枕面进行硬性接触，采用伸缩杆和母套配合可以对枕头的高度进行调节，以适应不同人群的需求；同时不使用时可以将枕头的高度降到最低以方便收藏。

以上所述之实施例只为本实用新型之较佳实施例，并非以此限制本实用新型的实施范围，故凡依本实用新型之形状、原理所作的变化，均应涵盖在本实用新型的保护范围内。
