用于淋浴房的快装组件的制作方法

本实用新型是一种快装组件，特别涉及一种用于淋浴房的快装组件。

背景技术：

现有技术中淋浴房中大部分都是通过螺栓固定，装配效率相对不高，而且使用性能不佳，不能满足现有的需求。

中国专利201510188799.6，公开一种快装式淋浴房固定门安装结构，其包括一靠墙铝材、导轨、固定门和导轨连接组件，所述靠墙铝材具有型腔，且其内侧沿高度方向设置用于安装固定门的第一缺口，所述导轨连接组件包括一体结构的墙材连接件和导轨连接件，所述导轨连接件设置于所述墙材连接件的一侧，所述墙材连接件安装于所述靠墙铝材的型腔内，所述导轨上设置有配合导轨连接件外形的安装槽，所述导轨连接件插接于所述安装槽中将导轨连接组件和导轨连接，所述墙材连接件上设置有用于防止导轨连接组件向上移动的限位组件，所述靠墙铝材于第一缺口处的上下端均开设有便于导轨安装的第二缺口。结构相对复杂，而且使用效果不理想。

技术实现要素：

本实用新型主要是解决现有技术中存在的不足，结构紧凑，而且能快速组装，提高装配速度的用于淋浴房的快装组件。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种用于淋浴房的快装组件，包括面板、固定件和插销，所述的面板一端的外壁设有插板，所述的插板中设有若干插杆，所述的面板的背面设有插销座，所述的插板中设有与插销相配接的插销孔；

所述的固定件的一端外壁设有与插杆配接的插槽，所述的固定件一端的外壁设有与插销相配接的插销止位孔；

所述的插销的一端设有与插销止位孔配接的固定杆，所述的插销与插销座相配接。

作为优选，所述的插槽与插销止位孔呈同端面分布，所述的插销通过插销孔进入至插销止位孔中与固定件固定。

因此，本实用新型提供的用于淋浴房的快装组件，结构紧凑，安装方便，提升使用效果，提升产品档次。

附图说明

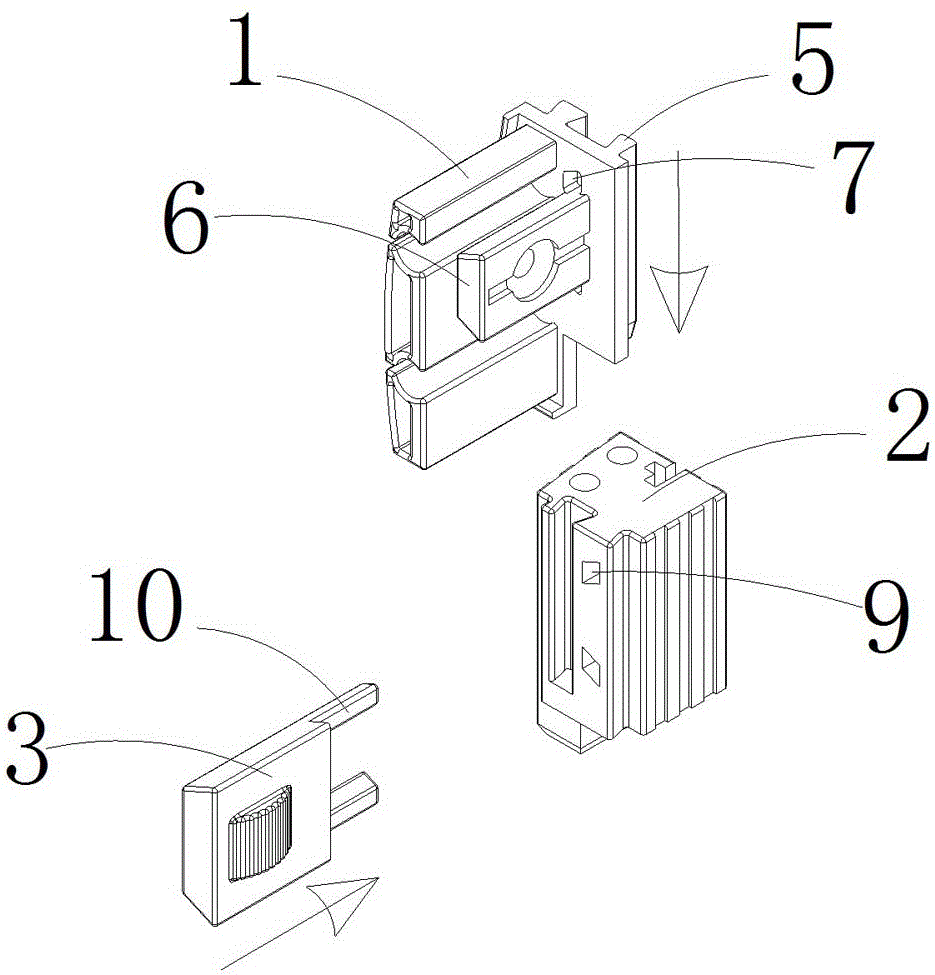

图1是本实用新型的立体爆炸结构示意图；

图2是本实用新型的另一面的立体爆炸结构示意图。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

实施例：如图1和图2所示，一种用于淋浴房的快装组件，包括面板1、固定件2和插销3，所述的面板1一端的外壁设有插板4，所述的插板4中设有若干插杆5，所述的面板1的背面设有插销座6，所述的插板4中设有与插销3相配接的插销孔7；

所述的固定件2的一端外壁设有与插杆5配接的插槽8，所述的固定件2一端的外壁设有与插销3相配接的插销止位孔9；

所述的插销3的一端设有与插销止位孔9配接的固定杆10，所述的插销3与插销座6相配接。

所述的插槽8与插销止位孔9呈同端面分布，所述的插销3通过插销孔7进入至插销止位孔9中与固定件2固定。
