一种方便使用收藏的折叠式淋浴椅的制作方法

本实用新型涉及淋浴辅助设备技术领域，具体涉及一种方便使用收藏的折叠式淋浴椅。

背景技术：

随着社会的发展，人们的居住环境已进入公寓式楼房时代，每个家庭的基本都设置有卫生淋浴间，而人们在淋浴时总是要使用到座椅。传统的淋浴用座椅是由椅面、支撑腿和椅背组成。其存在如下问题：第一是传统的椅面的平板式，其椅面形状一般是长方形或者正方形状，椅面表面没有设置透气渗水孔，从而导致人们在使用上述传统座椅时，使淋浴者在坐在座椅时，产生不舒服感以及其有压腿感，以及由于椅面的形状的原因导致会压到淋浴者的大腿处的血管，不利血液循环；第二是传统的座椅的椅背也是采用直通平板式，没有设置成与人体背部相配合的弧形面，从而导致淋浴者在使用传统座椅同样产生不舒服感。第三是传统的淋浴用座椅不可以折叠，从而不方便收藏。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的一种方便使用收藏的折叠式淋浴椅，它采用表面带透气孔的弧形椅面以及与人体背部相配合的弧形环抱式椅背，且设置有方便收藏的折叠式带锁扣功能的椅腿，它具有结构简单，使用方便，符合人体的形体设计使得极大提高使用者的舒适感，并且方便折叠收藏，既不占空间又保证漂亮美观等优点。

本实用新型所述的一种方便使用收藏的折叠式淋浴椅，它包括淋浴椅本体，所述淋浴椅本体包括座板，该座板上设置有靠背板，该座板的底面前后两侧上分别设置有U形支撑后管腿和U形支撑前管腿；所述靠背板由椅面和连接组块组成，椅面的底部设置有连接组块；所述连接组块包括底板，该底板上设置有三个L形连接凸台，该三个L形连接凸台之间形成两个卡槽，该L形连接凸台上设置有螺孔A，该L形连接凸台的侧面上设置有扣槽；所述座板的四角端呈弧形角，该座板的后端设置有两个座板卡块；该座板卡块上设置有螺孔B；该座板卡块的一侧面上设置有与连接组块上的扣槽相配合的L形自锁扣位凸台；所述靠背板的连接组块的两个卡槽内卡设有座板上的两个座板卡块，通过带牙螺杆穿插过螺孔A和螺孔B，使用自锁螺母拧旋固定；座板上的L形自锁扣位凸台卡扣在靠背板1的扣槽内；两个座板卡块的内侧面均设置有夹块A，该两个夹块上穿设有U形支撑后管腿；所述座板底面前部左右两侧对应设置有夹块B；该两块夹块B上穿设有U形支撑前管腿；所述座板底面前部左右两侧对应设置有弹珠卡位，U形支撑前管腿上左右两侧对应设置有单面弹珠；所述U形支撑后管腿包括U形管A，该U形管A的两垂直管杆的底端上分别设置有调节管A，通过中套A固定；U形支撑前管腿包括U形管B，该U形管B的两垂直管杆的底端上分别设置有调节管B，通过中套B固定。

进一步地，所述椅面的表面设置为与人体背部相配合的环抱弧形背面。

进一步地，所述座板3的表面设置有若干排水孔 。

进一步地，所述座板的两侧前部对应设置有半圆弧形槽。

进一步地，所述座板的前侧端呈内凹式弧形面A。

进一步地，所述座板的底面四角端呈斜弧形角。

进一步地，座板的底面前部设置有内凹式弧形面B。

进一步地，所述夹块A和夹块B是形状大小相同的扣件。

进一步地，所述调节管A和调节管B上分别设置有若干调节孔。

进一步地，所述调节管A和调节管的底端管口上分别设置有胶脚10。

采用上述结构后，本实用新型有益效果为：本实用新型所述的一种方便使用收藏的折叠式淋浴椅，它采用表面带透气孔的弧形椅面以及与人体背部相配合的弧形环抱式椅背，且设置有方便收藏的折叠式带锁扣功能的椅腿，它具有结构简单，使用方便，符合人体的形体设计使得极大提高使用者的舒适感，并且方便折叠收藏，既不占空间又保证漂亮美观等优点。

【附图说明】

此处所说明的附图是用来提供对本实用新型的进一步理解，构成本申请的一部分，但并不构成对本实用新型的不当限定，在附图中：

图1是本实用新型结构示意图；

图2是本实用新型的爆炸结构示意图；

图3是本实用新型的靠背板的结构示意图；

图4是本实用新型的座板的结构示意图；

图5是图4的前视结构示意图；

图6是本实用新型折叠后的仰视的立体结构示意图；

图7是图6的A部放大图；

图8是本实用新型中拉起U形支撑后管腿的结构示意图；

图9是图8的B部放大图；

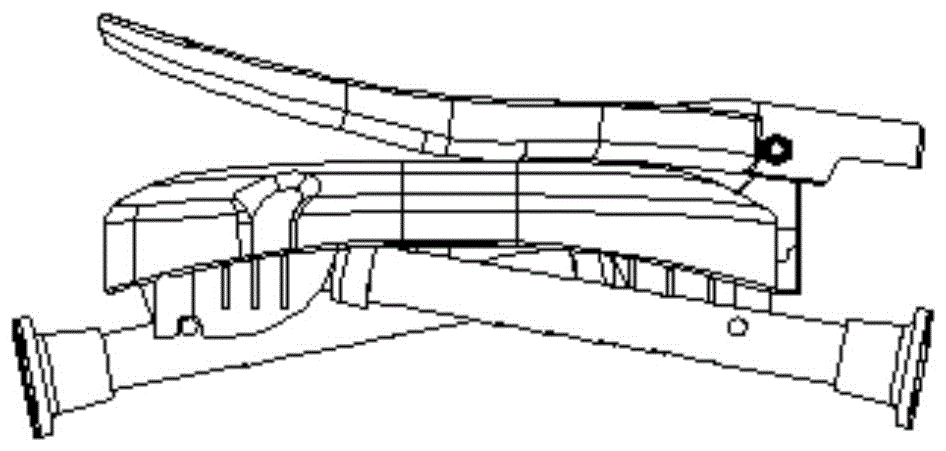

图10是本实用新型折叠状态的侧面结构示意图；

图11是本实用新型折叠的立体结构示意图。

附图标记说明：

1、靠背板；1-1、椅面；1-2、连接组块；1-2-1、L形连接凸台；1-2-2、底板；1-2-3、扣槽；1-2-4、螺孔A；2、带牙螺杆；3、座板；3-1、排水孔；3-2、半圆弧形槽；3-3、内凹式弧形面A；3-4、斜弧形角；3-5、内凹式弧形面B；3-6、座板卡块；3-7、L形自锁扣位凸台；4、U形支撑后管腿；5、U形支撑前管腿；6、自锁螺母；7、夹块A；8、中套A；9、调节管A；10、胶脚；11、单面弹珠；12、夹块B；13、弹珠卡位。

【具体实施方式】

下面将结合附图以及具体实施例来详细说明本实用新型，其中的示意性实施例以及说明仅用来解释本实用新型，但并不作为对本实用新型的限定。

如图1-图11所示，本具体实施方式所述的一种方便使用收藏的折叠式淋浴椅，它包括淋浴椅本体，所述淋浴椅本体包括座板3，该座板3上设置有靠背板1，该座板3的底面前后两侧上分别设置有U形支撑后管腿4和U形支撑前管腿5；

所述靠背板1由椅面1-1和连接组块1-2组成，椅面1-1的底部设置有连接组块1-2；所述连接组块1-2包括底板1-2-2，该底板上设置有三个L形连接凸台1-2-1，该三个L形连接凸台1-2-1之间形成两个卡槽，该L形连接凸台1-2-1上设置有螺孔A1-2-4，该L形连接凸台1-2-1的侧面上设置有扣槽1-2-3；

所述座板3的四角端呈弧形角，该座板3的后端设置有两个座板卡块3-6；该座板卡块3-6上设置有螺孔B；该座板卡块3-6的一侧面上设置有与连接组块1-2上的扣槽1-2-3相配合的L形自锁扣位凸台3-7；

所述靠背板1的连接组块1-2的两个卡槽内卡设有座板3上的两个座板卡块3-6，通过带牙螺杆2穿插过螺孔A1-2-4和螺孔B，使用自锁螺母6拧旋固定；座板3上的L形自锁扣位凸台3-7卡扣在靠背板1的扣槽1-2-3内；两个座板卡块3-6的内侧面均设置有夹块A7，该两个夹块A7上穿设有U形支撑后管腿4；

所述座板3底面前部左右两侧对应设置有夹块B12；该两块夹块B12上穿设有U形支撑前管腿5；

所述座板3底面前部左右两侧对应设置有弹珠卡位13，U形支撑前管腿5上左右两侧对应设置有单面弹珠11；

所述U形支撑后管腿4包括U形管A，该U形管A的两垂直管杆的底端上分别设置有调节管A9，通过中套A8固定；

U形支撑前管腿5包括U形管B，该U形管B的两垂直管杆的底端上分别设置有调节管B，通过中套B固定。

作为本实用新型的一种优选，所述椅面1-1的表面设置为与人体背部相配合的环抱弧形背面。

作为本实用新型的一种优选，所述座板3的表面设置有若干排水孔 3-1。

作为本实用新型的一种优选，所述座板3的两侧前部对应设置有半圆弧形槽3－2。

作为本实用新型的一种优选，所述座板3的前侧端呈内凹式弧形面A3-3。

作为本实用新型的一种优选，所述座板3的底面四角端呈斜弧形角3-4。

作为本实用新型的一种优选，座板3的底面前部设置有内凹式弧形面B3-5。

作为本实用新型的一种优选，所述夹块A7和夹块B12是形状大小相同的扣件。

作为本实用新型的一种优选，所述调节管A9和调节管B上分别设置有若干调节孔。

作为本实用新型的一种优选所述调节管A9和调节管的底端管口上分别设置有胶脚10。

本实用新型安装步骤如下：靠背板1的连接组块1-2上的两个卡槽内，卡设有座板3的后端中部处的两个座板卡块3-6；再将带牙螺杆2穿插过三个L形连接凸台1-2-1上的螺孔A1-2-4和座板卡块3-6上的螺孔B，使用自锁螺母6拧旋固定；并且利用座板卡块3-6上的L形自锁扣位凸台3-7，卡扣在L形连接凸台1-2-1的扣槽1-2-3内固定；座板3的底面前后两侧分别设置有转动凹槽，U形支撑后管腿4和U形支撑前管腿5分别穿设在夹块A7和夹块B12上，分别放置在两个转动凹槽内。此外U形支撑后管腿4和U形支撑前管腿5里由于分别设置有调节管A9和调节管B，因此可方便调节U形支撑后管腿4和U形支撑前管腿5的高度。

当不使用时，要进行折叠存放时，其折叠步骤如下：先利用中套A和中套B，分别将U形支撑后管腿4和U形支撑前管腿5中的调节管A和调节管B，分别收缩至U形管A和U形管B里；将U形支撑前管腿5在转动凹槽内转动，向座板3的底面靠拢；再松开设置在U形支撑后管腿4上两侧的单面弹珠11，使得在U形支撑后管腿4转动向座板3的底面转动，从而将U形支撑后管腿4和U形支撑前管腿5折叠到座板3的底面上；此时松开带牙螺杆，将靠背板和座板相向靠拢，形成折叠后的淋浴椅，从而极大减少了空间占用。

本实用新型与传统的座椅的优点如下：

1）本设计中的座板3的底面前部设置有内凹式弧形面B3-5：此弧形结构是按照人体的屁股流体形状所设计的，与普通直平型座椅相比，使人坐下来舒服。

2）本设计中的座板3的前侧端呈内凹式弧形面A3-3：座板的前方设计成内凹弧形，使用者在坐下时更方便且不会感到有压腿感。

3）本设计中的座板3的底面四角端呈斜弧形角3-4：座板的沿边设计成斜弧形结构，不仅使座板更美观，且最大的好处是当使用者坐在座板上时，座板的沿边不会压到大腿血管，这样更有利于血液循环。

4）本设计中座板3上设置的排水孔 3-1：座板的中央设计有许多小圆孔，使用者在沐浴时座板上不会形成积水，且具有透气功能。

5）本设计中的靠背板1的椅面1-1表面设置为与人体背部相配合的环抱弧形背面：靠背板的环抱型结构与普通直平型结构相比，环抱型靠背板使用起来更舒服；另外腰部流体造型，与人体的腰背部结合设计，使用者在使用时不会感觉到压背感，同样具有使用有舒适感。

本实用新型所述的一种方便使用收藏的折叠式淋浴椅，它采用表面带透气孔的弧形椅面以及与人体背部相配合的弧形环抱式椅背，且设置有方便收藏的折叠式带锁扣功能的椅腿，它具有结构简单，使用方便，符合人体的形体设计使得极大提高使用者的舒适感，并且方便折叠收藏，既不占空间又保证漂亮美观等优点。

以上所述仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
