一种按压式定量调味瓶结构的制作方法

本实用新型涉及一种按压式定量调味瓶结构，属于厨房用具技术领域。

背景技术：

目前，家用调味瓶的技术已经相当纯熟，主要采用空腔瓶体进行调味品的盛装。但是这些调味瓶大多只能起到盛装作用，需要借助勺进行调味品的取用；另一部分调味瓶虽然可以直接进行调味品的倾倒，但是不能起到定量取用的作用，使用过程不便利。所以，现有的调味瓶存在使用过程不方便，设计使用不考虑人机工程，不定量等问题，无法满足人们对现代厨具的要求。

技术实现要素：

本实用新型的目的在于，提供一种操作简单、使用方便、符合人机工程学、又能够达到定量释放调味品的按压式定量调味瓶结构，以克服现有技术的不足。

本实用新型的技术方案：一种按压式定量调味瓶结构，包括瓶身以及与瓶身连接的瓶底，在瓶身内的一侧固定有竖向挡板，在瓶身内另一侧固定有斜板，在竖向挡板与斜板的底端之间设置有调节板，竖向挡板、斜板以及调节板的前段将瓶身的内腔分隔成一个储料腔，在调节板的后段上方固定有连接杆，在连接杆的顶端固定有带有圆孔的连接片，在瓶身的侧壁上开设有安装孔，按钮设置在安装孔内，按钮下方的圆柱杆插接在连接片上的圆孔中；在调节板的后段下方设置有上弹簧柱，在瓶底内设置有一块半圆形板，在半圆形板上设置有下弹簧柱，弹簧设置在上弹簧柱和下弹簧柱之间，在瓶底内位于半圆形板的下方设置有网孔板。

所述的瓶底通过外螺纹与瓶身内侧的内螺纹螺纹连接，便于将瓶底与瓶身拆卸下来清洗。

所述的瓶身前侧设置有长条通孔，透明塑料片固定在长条通孔中，通过透明塑料片便可观测瓶身内调味品的存量。

所述的瓶身的瓶口上设置有瓶塞，避免瓶身内的调味品倾倒出来。

所述的调节板倾斜设置，且调节板的前段低于其后段。

所述的竖向挡板的外侧设置有两个固定柱，固定柱与连接杆接触，在连接杆移动的过程中，固定柱始终与连接杆接触，从而避免连接杆跑偏或滑移，达到精确控制连接杆下端的调节板的目的。

所述的斜板下方设置有加强筋，提高斜板的强度。

由于采用上述技术方案，本实用新型的优点在于：本实用新型通过按压按钮来精确控制调节板的开度，从而定量释放瓶身内的调味品，打破了传统调味瓶不能进行定量取用的紧固。因此，本实用新型不仅结构简单、操作方便、可靠性高、结构紧凑的优点，而且还能定量取用调味品，给使用者带来较大方便，满足了人们对现代厨具的要求。

附图说明

图1为本实用新型的结构示意图的剖视图。

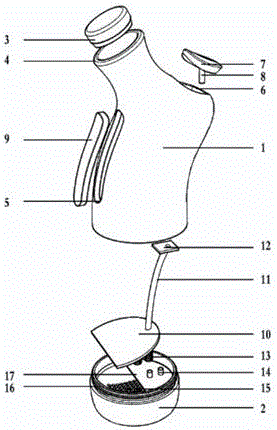

图2为本实用新型的结构示意图的分解图；

图3为本实用新型中的按钮向下按压时的结构示意图。

附图标记说明：1-瓶身，2-瓶底，3-瓶塞，4-瓶口，5-长条通孔，6-安装孔，7-按钮，8-圆柱杆，9-透明塑料片，10-调节板，11-连接杆，12-连接片，13-弹簧，14-下弹簧柱，15-网孔板，16-外螺纹，17-半圆形板，18-内螺纹，19-上弹簧柱，20-竖向挡板，21-固定柱，22-斜板，23-储料腔。

具体实施方式

为了使本实用新型的目的、技术方案和优点更加清楚，下面结合附图和实施例对本实用新型作进一步的详细说明。

本实用新型的实施例：按压式定量调味瓶结构的结构示意图如图1及图2所示，包括瓶身1以及与瓶身1连接的瓶底2，所述的瓶底2通过外螺纹16与瓶身1内侧的内螺纹18螺纹连接，便于将瓶底2与瓶身1拆卸下来清洗；在瓶身1的瓶口4上设置有瓶塞3，避免瓶身1内的调味品倾倒出来；在瓶身1内的一侧固定有竖向挡板20，在瓶身1内另一侧固定有斜板22，在斜板22下方设置有加强筋，在竖向挡板20与斜板22的底端之间设置有调节板10，竖向挡板20、斜板22以及调节板10的前段将瓶身1的内腔分隔成一个储料腔23，所述的调节板10倾斜设置，且调节板10的前段低于其后段，在调节板10的后段上方固定有连接杆11，在连接杆11的顶端固定有带有圆孔的连接片12，在瓶身1前侧设置有长条通孔5，透明塑料片9固定在长条通孔5中，在瓶身1的后侧侧壁上开设有安装孔6，按钮7设置在安装孔6内，按钮7下方的圆柱杆8插接在连接片12上的圆孔中；在调节板10的后段下方设置有上弹簧柱19，在瓶底2内设置有一块半圆形板17，在半圆形板17上设置有下弹簧柱14，弹簧13设置在上弹簧柱19和下弹簧柱14之间，在瓶底2内位于半圆形板17的下方设置有网孔板15。

同时，在竖向挡板20的外侧还设置有两个固定柱21，固定柱21与连接杆11接触，在连接杆11移动的过程中，固定柱21始终与连接杆11接触，从而避免连接杆11跑偏或滑移，达到精确控制连接杆11下端的调节板10的目的。

参见图3，使用时，使用者可以通过按压按钮7，按钮7向下滑动，从而带动连接杆11和调节板10向下滑动，使调节板10的前段与斜板22的底部产生间隙，使储料腔23开放，这样调味品便可通过该间隙滑落并通过瓶底2上的网孔板15定量释放。因此，本实用新型不仅结构简单、操作方便、可靠性高、结构紧凑的优点，而且还能定量取用调味品，给使用者带来较大方便，满足了人们对现代厨具的要求。
