一种带测温装置的可拆手柄的制作方法

本实用新型涉及炊具手柄制造领域，尤其是一种带测温装置的可拆手柄。

背景技术：

传统的炊具手柄是通过铆接或焊接固定连接在炊具本体上，或者是手柄与炊具本体一体成型制造，使炊具占用空间大，给包装、运输、携带、储存和清洗均带来不便；而且，炊具本身单独配置有配套的手柄，多种炊具之间不能共用手柄，占用空间大。

技术实现要素：

本实用新型的目的是克服上述现有技术的不足，提供一种带测温装置的可拆手柄。

本实用新型是通过以下技术方案来实现的：一种带测温装置的可拆手柄，包括手柄座、手柄、用于监测炊具温度的温度探头、以及用于将温度探头受热后阻值变化的数据转换为温度数据的温度处理模块；所述手柄座与炊具的外表面连接，所述手柄可拆卸地连接在所述手柄座的后端，所述温度处理模块设置在所述手柄座上并与所述温度探头相连。

可拆手柄，有利于节省包装、运输、储放空间；温度探头用于检测炊具内的温度情况；温度处理模块用于将温度探头阻值的变化转换为温度数据。

所述手柄开设有容纳槽，所述温度处理模块嵌入容纳槽内，所述手柄的上表面向下凹陷形成第一安装槽，所述第一安装槽内依次放入第一弹簧及按键，按键下部穿过第一弹簧并形成第一扣钩；与手柄座相连的手柄端面向手柄内部凹陷形成第二安装槽，第一安装槽与第二安装槽连通，所述第一扣钩位于该连通处；所述温度处理模块通过导线连接有顶针，顶针外套有顶针座，顶针及顶针座位于第二安装槽内，第二安装槽内还设有接触片座和安插在接触片座上的接触片，所述顶针与接触片紧贴。第一弹簧的设置，可使第一扣钩时刻被顶着向上；顶针及顶针座的设置，可使温度处理模块与温度探头电连接。

所述手柄座前部开口形成收纳腔，其后部延伸形成与所述第一扣钩相互扣住或脱离的第二扣钩，所述收纳腔内设有接触片座固定孔、探头固定座，所述接触片座固定孔内固定有供所述接触片安插的接触片座，所述第二扣钩安插在所述第二安装槽内。装配手柄时，将手柄的第二安装槽套入第二扣钩外，并按下按键，第一弹簧被压缩，第一扣钩下降，并将手柄向前推入手柄座上，即可松开手；或者直接将手柄向前推入手柄座上，听到扣合的响声，即为第一扣钩扣入第二扣钩内，即可停止推进。

所述探头固定座上压有第二弹簧，所述温度探头末端穿过第二弹簧后与所述顶针碰触，所述第二弹簧一端顶着探头固定座，其另一端顶着所述温度探头；所述炊具的外表面开有深入炊具内部且不贯穿炊具的探温盲孔，所述温度探头安插在探温盲孔内。

所述顶针为直径递减的三级结构，依次分别为第一级、第二级和第三级，第一级和第二级为固定结构，第三级为活动套设在第二级内且可沿其滑动的伸缩结构，第二级内设置有供第三级实现伸缩功能的第三弹簧；所述温控探头末端通过导线焊接在所述接触片上。当手柄扣合炊具时，温控探头受到挤压，其末端迫使顶针被压，顶针的第三级往里移动。

所述炊具由若干层材料复合而成，所述探温盲孔底面位于最内层材料上，所述温度探头贴在最内层材料上。温控探头贴于最内层材料上，可更准确检测食材温度。

所述手柄座前部两侧分别设置开设有吊耳及设置在吊耳上的第一铆钉孔的，所述炊具外表面设置有第二铆钉孔，所述吊耳通过铆钉穿过所述第一铆钉孔后压入所述第二铆钉孔内。

与所述温度处理模块无线链接有用于控制对炊具加热功率和时间的控制电器。控制电器的无线链接，可使温度监控、调节加热功率和时间达到智能化控制。

本实用新型的优点是：本手柄可拆，节省包装、运输、储放空间；同一个手柄设计，不同炊具设有与之配套的手柄座即可实现一柄多用的功能；温度探头和温度处理模块可检测炊具内的温度情况，并将温度探头阻值的变化转换为温度数据，从而合理调节加热功率和时间。

附图说明

图1为本实用新型实施例的结构分解示意图；

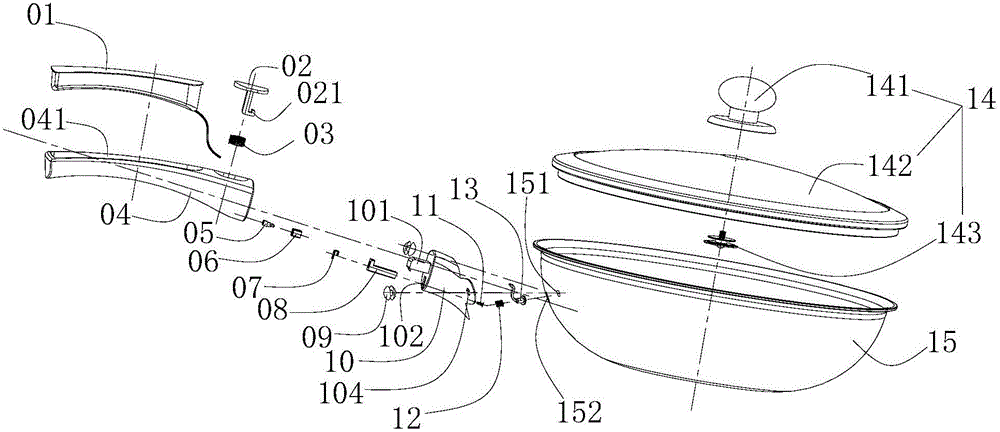

图2为本实用新型实施例与镬头组件装配后的结构分解示意图

图3为本实用新型实施例与镬头组件装配后的主视图；

图4为图3的A-A向剖视图；

图5为图4中B处局部放大示意图；

图6为本实用新型实施例手柄座与镬头组件装配后的结构示意图；

图7为本实用新型实施例镬头组件的结构分解示意图；

图8为本实用新型实施例顶针的结构示意图；

图9为本实用新型实施例接触片座的结构示意图；

图10为本实用新型实施例手柄座的结构示意图；

图11为本实用新型实施例顶针与温度探头连接的结构示意图。

图中附图标记含义：01、温度处理模块；02、按键；021、第一扣钩；03、第一弹簧；04、手柄；041、容纳槽；042、第一安装槽；043、第二安装槽；05、顶针；051、第一级；052、第二级；053、第三级；06、顶针座；07、接触片；08、接触片座；09、铆钉；10、手柄座；101、第二扣钩；102、接触片座固定孔；103、探头固定座；104、第一铆钉孔；105、收纳腔；106、吊耳；11、接触片座螺丝；12、第二弹簧；13、温度探头；14、镬头组件；141、盖的；142、镬盖；143、镬盖螺丝；15、镬身；151、第二铆钉孔；152、探温盲孔。

具体实施方式

下面结合附图和具体实施方式对本实用新型的内容做进一步详细说明。

实施例

本实施例中的炊具以镬头组件14为例加以说明，镬头组件14包括盖的141、镬盖螺丝143、镬盖142、镬身15。

参阅图1至图11，为一种带测温装置的可拆手柄04，包括手柄座10、手柄04、用于监测炊具温度的温度探头13、以及用于将温度探头13受热后阻值变化的数据转换为温度数据的温度处理模块01；手柄座10与炊具的外表面连接，手柄04可拆卸地连接在手柄座10的后端，温度处理模块01设置在手柄座10上并与温度探头13相连。

可拆手柄04，有利于节省包装、运输、储放空间；温度探头13用于检测炊具内的温度情况；温度处理模块01用于将温度探头13阻值的变化转换为温度数据。

手柄04开设有容纳槽041，温度处理模块01嵌入容纳槽041内，手柄04的上表面向下凹陷形成第一安装槽042，第一安装槽042内依次放入第一弹簧03及按键02，按键02下部穿过第一弹簧03并形成第一扣钩021；与手柄座10相连的手柄04端面向手柄04内部凹陷形成第二安装槽043，第一安装槽042与第二安装槽043连通，第一扣钩021位于该连通处；温度处理模块01通过导线连接有顶针05，顶针05外套有顶针座06，顶针05及顶针座06位于第二安装槽043内，第二安装槽043内还设有接触片座08和安插在接触片座08上的接触片07，顶针05与接触片07紧贴。第一弹簧03的设置，可使第一扣钩021时刻被顶着向上；顶针05及顶针座06的设置，可使温度处理模块01与温度探头13电连接。

参阅图1及图10，手柄座10前部开口形成收纳腔105，其后部延伸形成与第一扣钩021相互扣住或脱离的第二扣钩，收纳腔105内设有接触片座固定孔102、探头固定座103，接触片座固定孔102内固定有供接触片07安插的接触片座08，第二扣钩安插在第二安装槽043内。装配手柄04时，将手柄04的第二安装槽043套入第二扣钩外，并按下按键02，第一弹簧03被压缩，第一扣钩021下降，并将手柄04向前推入手柄座10上，即可松开手；或者直接将手柄04向前推入手柄座10上，听到扣合的响声，即为第一扣钩021扣入第二扣钩内，即可停止推进。

参阅图1、图5、图10和图11，探头固定座103上压有第二弹簧12，温度探头13末端穿过第二弹簧12后与顶针05碰触，第二弹簧12一端顶着探头固定座103，其另一端顶着温度探头13；炊具的外表面开有深入炊具内部且不贯穿炊具的盲孔，温度探头13安插在盲孔内。

参阅图8和图11，顶针05为直径递减的三级结构，依次分别为第一级051、第二级052和第三级053，第一级051和第二级052为固定结构，第三级053为活动套设在第二级052内且可沿其滑动的伸缩结构，第二级052内设置有供第三级053实现伸缩功能的第三弹簧；所述温控探头末端通过导线焊接在所述接触片07上。当手柄04扣合炊具时，温控探头受到挤压，其末端迫使顶针05被压，顶针05的第三级053往里移动。

炊具由若干层材料复合而成，盲孔底面位于最内层材料上，温度探头13贴在最内层材料上。温控探头贴于最内层材料上，可更准确检测食材温度。

手柄座10前部两侧分别设置开设有吊耳106及设置在吊耳106上的第一铆钉孔104的，炊具外表面设置有第二铆钉孔151，吊耳106通过铆钉09穿过第一铆钉孔104后压入第二铆钉孔151内。

与温度处理模块01无线链接有用于控制对炊具加热功率和时间的控制电器。控制电器的无线链接，可使温度监控、调节加热功率和时间达到智能化控制。

装配过程：

1、手柄04的组装：

a、把温度处理模块01的导线穿过手柄04的容纳槽041，直至导线露出在手柄04侧面，然后把温度处理模块01压入容纳槽041内；

b、把顶针05压入顶针座06的孔里，再用焊锡将第a步露出的导线焊接在顶针05底面，然后把顶针座06装入手柄04侧面的第二安装槽043里；

2、手柄座10的组装：

a、把接触片07压入接触片座08上，然后用焊锡将温度探头13的导线焊接在接触片07上；

b、把接触片座08压入手柄座10接触片座固定孔102里，再把温度探头13的导线引入手柄座10探头固定座103的凹槽里，然后用接触片座螺丝11把接触片座08固定在手柄座10上；

c、把温度探头13的第二弹簧12压在探头固定座103上；

d、温度探头13对正镬身15的探温盲孔152，第一铆钉孔104对正镬身15的第二铆钉孔151，然后将手柄座10紧压在镬身15上；

e、用两粒铆钉09分别穿过第一铆钉孔104和第二铆钉孔151，然后用机器将铆钉09铆好；

3、把第一弹簧03装入按键02里，然后压入手柄04的第一安装槽042里；手柄04的第二安装槽043对准手柄座10的第二扣钩水平方向插入，直至手柄04的侧面贴近手柄座10的侧面，并听到扣合到位的声音；

4、把盖的141压在镬盖142顶面正中央，然后用镬盖螺丝143把镬盖142和盖的141固定好。

5、完成第1步、第2步、第3步、第4步，组装好一只可自动测温，并将温度数据发送到控制电器，控制电器依据发送来的温度数据进行处理，控制电器对镬加热的功率和时间进行调整。

如需要拆分手柄04，用手指按住按键02，然后把手柄04往镬身15反方向外移，手柄04即可拆下来。

上列详细说明是针对本实用新型可行实施例的具体说明，该实施例并非用以限制本实用新型的专利范围，凡未脱离本实用新型所为的等效实施或变更，均应包含于本案的专利范围中。
