一种可拆卸的健身办公椅的制作方法

文档序号:12137041阅读:315来源:国知局
一种可拆卸的健身办公椅的制作方法与工艺

本实用新型属于家具及办公学习用具领域,涉及一种可拆卸用于健身的办公椅。



背景技术:

长期坐在办公室办公的人员健身的器材有限、健身的时间不足,故而往往缺少锻炼。而目前的绝大部分健身椅在办公椅的基础上加入健身功能的同时,也增加了与办公功能无关而仅与健身功能相关的零部件,因而设计较复杂,成本较高,难以满足办公椅简单低价的需求。而且大部分健身椅仅能坐在椅子上健身,影响了使用者的使用体验。



技术实现要素:

为了解决上述技术问题,本实用新型提供一种结构简单、节省空间、可以拆卸用于健身,同时兼具办公功能的座椅。

本实用新型所采用的技术方案是:一种可拆卸的健身办公椅,包括底架、座架、带通孔背架,座架尾端与带通孔背架连接,其特征是:所述带通孔背架上的靠背/拉力器可在办公时用作办公椅的部件,在健身时可拆卸用做健身器材。

所述带通孔背架由上半弧形柱体、下半弧形柱体构成,上半弧形柱体的一端固定在座架上,且和下半弧形柱体通过铰接件铰接,上半弧形柱体和下半弧形柱体的另一端可通过扣合件扣合,可拆卸靠背/拉力器可通过带通孔背架的通孔固定在椅背上,并在办公时用作座椅的弹性靠背,在健身时可以打开扣合件拆下可拆卸靠背/拉力器用于健身。

所述带通孔背架上分别有上、中、下三个可拆卸靠背/拉力器。上、中、下部可拆卸靠背/拉力器的弹性带数量不同或弹性带的弹性系数不同,如此力量大小不同的人或是同一人在不同时期可以选择合适的拉力器用于锻炼。

一种可拆卸的健身办公椅,包括底架、座架、带通孔背架,座架尾端与带通孔背架连接,其特征是:所述座架上的扶手可在办公时用作办公椅的部件,在健身时可拆卸用做健身器材。

所述座架上有导轨,座架导轨的一侧有挡板,座架导轨的另一侧有通孔,弹性定位栓通过导轨通孔嵌于导轨上,弹性定位栓包括挡块、拉杆、弹性件,挡块固定在拉杆的一侧,弹性件位于挡块和拉杆之间,且拉杆通过弹性件的内部空间与另一侧的挡块连接。弹性定位栓的挡块在受到按压或是往下拉动拉杆时可以缩回到导轨通孔,且弹出时与可拆卸扶手上的小凹槽咬合,可拆卸扶手的底部有可以与导轨契合的条形凹槽,且条形凹槽的一端有可以与弹性定位栓的挡块咬合的另一个小凹槽。

所述可拆卸扶手可以沿着座椅导轨推入,当可拆卸扶手推至导轨的挡板处时,导轨另一侧的弹性定位栓弹出,弹性定位栓的挡块与可拆卸扶手的小凹槽咬合,并卡住可拆卸扶手,从而弹性定位栓与导轨的挡板一起用于可拆卸扶手的定位。往下拉动弹性定位栓的拉杆,则弹性定位栓的挡块缩回到导轨通孔内,从而可将可拆卸扶手从导轨上取出,取出来的扶手可用作俯卧撑的支撑件。

本实用新型的有益效果是,不因为健身而添加多余的零部件,结构简单、成本较低,可在办公时用作办公椅,也可以在办公之余拆卸靠背和扶手用于健身,且不限制于坐在椅子上健身。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的整体结构图。

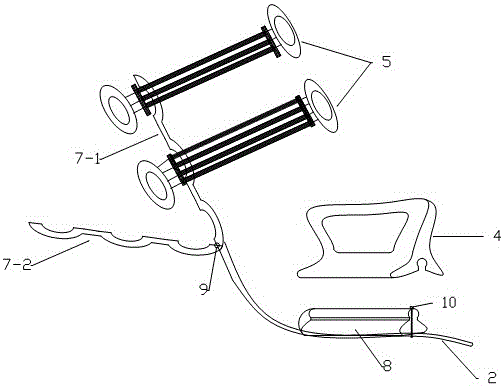

图2是本实用新型的零部件结构示意图。

图3为本实用新型的可拆卸靠背/拉力器结构示意图。

图4为本实用新型的座椅导轨、扶手和弹性定位栓示意图。

图中1.底架 ,2.座架,3.座板 ,4.可拆卸扶手,4-1.条形凹槽,4-2.小凹槽,5.可拆卸靠背/拉力器,5-1.左拉环,5-2.左连接件,5-3.左横杆,5-4.弹性带,5-5.右横杆,5-6.右连接件,5-7.右拉环,6.扣合件 ,7.带通孔背架,7-1.上半弧形柱体,7-2.下半弧形柱体,8.座椅导轨,8-1.挡板,8-2.导轨通孔,9.铰接件,10.弹性定位栓,10-1.挡块,10-2.弹性件,10-3.拉杆。

具体实施方式

在图1中,底架(1)作为整个椅子的支撑,它与座架(2)通过一定方式(如焊接)连接为一体。座架(2)支撑座板(3),座架(2)的尾端与带通孔背架(7)的上半弧形柱体(7-1)连接。带通孔背架(7)由上半弧形柱体(7-1)、下半弧形柱体(7-2)构成。上半弧形柱体(7-1)的一端固定在座架(2)上,且与下半弧形柱体(7-2)通过铰接件(9)铰接,上半弧形柱体(7-1)和下半弧形柱体(7-2)的另一端可通过扣合件(6)扣合。用作办公椅时,扣合件(6)扣合,可拆卸靠背/拉力器(5)通过带通孔背架(7)的通孔固定在椅背上,此时它用作座椅的弹性靠背。座椅导轨(8)也与座架(2)通过一定方式(如焊接)连接成一体,它与弹性定位栓(10)一起用于可拆卸扶手(4)的定位,防止可拆卸扶手(4)前后滑动。

如图2所示,当需要健身时,用户可坐在椅子上,双手握住可拆卸靠背/拉力器(5)的左右拉环(5-1)、(5-7)锻炼拉力,也可以解开扣合件(6),取出可拆卸靠背/拉力器(5)来锻炼,且由于上部拉力器有三根弹性带,中部、下部的拉力器各有四根弹性带,且中部的弹性带的弹性系数大于上部、下部皮筋的弹性系数,如此力量大小不同的人或是同一人在不同时期可以选择合适的拉力器用于锻炼。当需要做俯卧撑时,用户可以将弹性定位栓(10)往下拉,同时沿着座椅导轨(8)的方向将可拆卸扶手(4)沿导轨取出,从而将可拆卸扶手(4)用做俯卧撑等健身运动的支撑件。

如图3所示,可拆卸靠背/拉力器(5)的左连接件(5-2)用于连接左横杆(5-3)和左拉环(5-1),右连接件(5-6)用于连接右横杆(5-5)和右拉环(5-7)。横杆(5-3)、(5-5)的长度比带通孔背架(7)的通孔的直径长,它在带通孔背架(7)的外侧,主要起到固定可拆卸靠背/拉力器(5)的作用。左横杆(5-3)和右横杆(5-5)之间连接有弹性带(12)。弹性带(12)可以用作办公椅的弹性靠背,也可以在健身时作为拉力器的弹性件。

如图4所示,可拆卸扶手(4)的底部有可以与座椅导轨(8)契合的条形凹槽(4-1),且条形凹槽(4-1)的一端有可以与弹性定位栓(10)的挡块(10-1)咬合的另一个小凹槽(4-2)。座椅导轨(8)的一侧有挡板(8-1),另一侧有导轨通孔(8-2)。弹性定位栓(10)通过导轨通孔(8-2)嵌于导轨上。弹性定位栓(10)包括挡块(10-1)、弹性件(10-2)和拉杆(10-3)。其挡块(10-1)固定在拉杆(10-3)的一侧,弹性件(10-2)位于挡块(10-1)和拉杆(10-3)之间,且拉杆(10-3)通过弹性件(10-2)的内部空间与另一端的挡块(10-1)连接。弹性件(10-2)可顶住弹性定位栓(10)的挡块(10-1),防止挡块(10-1)在重力作用下下滑。弹性定位栓(10)的挡块(10-1)在受到按压或是往下拉动拉杆(10-3)时可以缩回到导轨通孔(8-2),且挡块(10-1)弹出时与可拆卸扶手(4)上的小凹槽(4-2)咬合。可拆卸扶手(4)可以沿着座椅导轨(8)推入,当可拆卸扶手(4)推至座椅导轨(8)的挡板(8-1)处时,座椅导轨(8)另一侧的弹性定位栓(10)弹出,弹性定位栓(10)的挡块(10-1)与可拆卸扶手(4)的小凹槽(4-2)咬合,并卡住可拆卸扶手(4),从而弹性定位栓(10)与挡板(8-1)一起用于可拆卸扶手(4)的定位,防止可拆卸扶手(4)前后滑动。当需要取出可拆卸扶手(4)时,可以将弹性定位栓(10)的拉杆(10-3)往下拉,于是挡块(10-1)会收回到导轨通孔(8-2)内,然后沿着座椅导轨(8)的方向将可拆卸扶手(4)取出即可。

以上举例仅仅是对本发明的举例说明,并不构成对本发明的保护范围的限制,凡是与本发明相同或相似的设计均属于本发明的保护范围之内。
