智能超声雾化洗碗机的制作方法

本实用新型涉及家居设备领域，尤其涉及一种智能超声雾化洗碗机。

背景技术：

现有的洗碗机，外观单一，灵活性差，占用的体积大，而且工作过程中造成大，需要使用大量水进行冲洗。目前市场上洗碗机价格昂贵，清洁餐具花费的时间太长，而且外形大多雷同，人们容易产生审美疲劳。

技术实现要素：

本实用新型的目的是针对以上不足之处，提供了一种智能超声雾化洗碗机，结构简单，造型独特，清洗效果好。

本实用新型解决技术问题所采用的方案是：一种智能超声雾化洗碗机，所述洗碗机外形呈章鱼状，包括上下设置的外壳和底座，所述外壳上部呈球形且向下延伸与所述底座可拆卸连接，所述外壳内配合设有一内腔，所述内腔与底座相连通；所述内嵌的中部设有一呈莲花状的碗碟座，所述碗碟座的中部设有一球形的高压旋转喷头，所述高压旋转喷头沿周侧均匀设有若干个喷口，所述高压旋转喷头的底部连通一进水管，所述进水管依次经一过滤管、水压泵和进水阀与位于底座的水箱相连通；所述内腔内且位于碗碟座上方一侧还横向设有一前后摆动的摇臂机构，所述摇臂机构包括两对称设置的摇臂，所述摇臂呈翅膀状，摇臂上均匀设有若干喷孔；所述内腔的底部还设有超声波换能器，所述水箱内还设有一超声波雾化器，所述超声波换能器、超声波雾化器和进水阀、水压泵经与一控制器电连。所述外壳为复合塑料材质，内腔为不锈钢材质，减小清洗时的噪音。

进一步的，所述高压旋转喷头的底部还设有一转动杆，所述转动杆套设于所述进水管外侧且经一第一电机驱动，所述第一电机经一第一电机驱动模块与所述控制器电连。

进一步的，所述碗碟座自外向内设有若干层莲花架，每层莲花架由若干个沿高压旋转喷头周侧间隔设置且呈莲花瓣状的碗碟支架构成，相邻莲花架之间的碗碟支架交错设置。

进一步的，所述摇臂机构还包括固定于内腔内的横杆，所述横杆内嵌设有一绕所述横杆转动的连接杆，两摇臂横向间隔设置于所述连接杆上，所述连接杆经一第二电机驱动旋转，所述第二电机经一第二电机驱动模块与所述控制器电连。

进一步的，所述内腔内还固定有用于盛放清洗后的筷子和碗碟的筷子架和碗架。

进一步的，所述底座周侧间隔设有若干个呈章鱼爪状的脚支架，所述脚支架的底部呈水平状。

进一步的，所述水箱上还是有一温度传感器，所述水箱内设有一水位测量传感器，所述水箱底部还设有一与外部水管相连通的输水管，所述输水管上设有一输水阀，所述温度传感器、水位测量传感器和输水阀均与所述控制器电连。

进一步的，所述控制器还电连有一显示屏和若干个按键，所述显示屏和按键均设于底座的前面板上。

进一步的，所述控制器设置于底座内。

进一步的，所述外壳上设有一外盖，所述外盖上开设有一雾化口。

与现有技术相比，本实用新型有以下有益效果：将待清洗的餐具分别放入莲花座上，通过超声波雾化过程释放出大量的负离子，在洗碗机内腔内产生静电式反应，使依附于餐具表面的污垢油脂粒子同时被细化分解，粘度降低，为后续的清洗做好准备，然后通过将底座水箱内的水经水压泵抽出通过高压旋转喷头进行喷淋，反复冲洗多次，并且通过摇臂机构中摇臂喷晒出的水进行多角度清洁，清洁效果好。

附图说明

下面结合附图对本实用新型专利进一步说明。

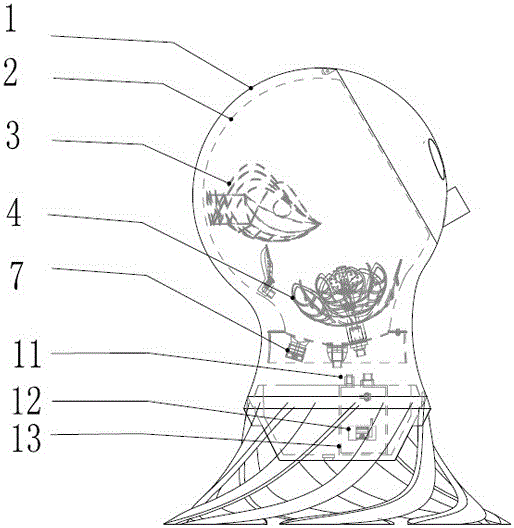

图1为本实用新型实施例的洗碗机的结构示意图的主视图。

图2为本实用新型实施例的洗碗机的结构示意图的侧视图。

图3为本实用新型实施例的洗碗机的结构示意图的俯视图。

图中：1-外壳；100-外盖；101-雾化口；2-内腔；3-碗架；4-碗碟座；5-筷子架；6-摇臂；7-超声波换能器；8-进水阀；9-水压泵；10-控制器；11-温度传感器；12-超声波雾化器；13-水箱；14-底座；140-脚支架。

具体实施方式

下面结合附图和具体实施方式对本实用新型进一步说明。

如图1～3所示，本实施例的一种智能超声雾化洗碗机，所述洗碗机外形呈章鱼状，包括上下设置的外壳1和底座14，所述外壳1上部呈球形且向下延伸与所述底座14可拆卸连接，所述外壳1内配合设有一内腔2，所述内腔2与底座14相连通；所述内嵌的中部设有一呈莲花状的碗碟座4，所述碗碟座4的中部设有一球形的高压旋转喷头，所述高压旋转喷头沿周侧均匀设有若干个喷口，所述高压旋转喷头的底部连通一进水管，所述进水管依次经一过滤管、水压泵9和进水阀8与位于底座14的水箱13相连通；所述内腔2内且位于碗碟座4上方一侧还横向设有一前后摆动的摇臂6机构，所述摇臂6机构包括两对称设置的摇臂6，所述摇臂6呈翅膀状，摇臂6上均匀设有若干喷孔；所述内腔2的底部还设有超声波换能器7，所述水箱13内还设有一超声波雾化器12，所述超声波换能器7、超声波雾化器12和进水阀8、水压泵9经与一控制器10电连。

从上述可知，本实用新型的有益效果在于：本实用新型的洗碗机呈章鱼形状，占用体积下，外观独特，便于收放。在清洗过程中，将待清洗的餐具分别放入莲花座上，通过超声波雾化过程释放出大量的负离子，在洗碗机内腔2内产生静电式反应，使依附于餐具表面的污垢油脂粒子同时被细化分解，粘度降低，为后续的清洗做好准备，然后通过将底座14水箱13内的水经水压泵9抽出通过高压旋转喷头进行喷淋，反复冲洗多次，并且通过摇臂6机构中摇臂6喷晒出的水进行多角度清洁，清洁效果好。

在本实施例中，所述高压旋转喷头的底部还设有一转动杆，所述转动杆套设于所述进水管外侧且经一第一电机驱动，所述第一电机经一第一电机驱动模块与所述控制器10电连。通过高压旋转喷头进行高压喷水，进行反复清洗，清洗效果好。

在本实施例中，所述碗碟座4自外向内设有若干层莲花架，每层莲花架由若干个沿高压旋转喷头周侧间隔设置且呈莲花瓣状的碗碟支架构成，相邻莲花架之间的碗碟支架交错设置。

在本实施例中，所述摇臂6机构还包括固定于内腔2内的横杆，所述横杆内嵌设有一绕所述横杆转动的连接杆，两摇臂6横向间隔设置于所述连接杆上，所述连接杆经一第二电机驱动旋转，所述第二电机经一第二电机驱动模块与所述控制器10电连。所述摇臂6机构与高压喷头配合，实现全方位的清洗。

在本实施例中，所述内腔2内还固定有用于盛放清洗后的筷子和碗碟的筷子架5和碗架3。清洗完成之后，还可以将清洗好的餐具放入筷子架5和碗架3中，不需要再占用其他空间，充分利用空腔内部的空间。

在本实施例中，所述底座14周侧间隔设有若干个呈章鱼爪状的脚支架140，所述脚支架140的底部呈水平状。

在本实施例中，所述水箱13上还是有一温度传感器11，所述水箱13内设有一水位测量传感器，所述水箱13底部还设有一与外部水管相连通的输水管，所述输水管上设有一输水阀，所述温度传感器11、水位测量传感器和输水阀均与所述控制器10电连。

在本实施例中，所述控制器10还电连有一显示屏和若干个按键，所述显示屏和按键均设于底座14的前面板上。通过按键设定清洗的时间和雾化时间，智能化控制。

在本实施例中，所述控制器10设置于底座14内。

在本实施例中，所述外壳1上设有一外盖100，所述外盖100上开设有一雾化口101。

综上所述，本实用新型提供的智能超声雾化洗碗机，结构简单，造型独特，清洗效果好，充分利用内腔空间，适合推广使用。

上列较佳实施例，对本实用新型的目的、技术方案和优点进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
