一种便携式绝缘人字梯的制作方法

本实用新型涉及电力工具领域，具体是一种便携式绝缘人字梯。

背景技术：

绝缘梯是用于电力工程、电信工程、电气工程、水电工程等领域的专用登高工具。绝缘梯的良好绝缘特点最大程度的保证了工人的生命安全。但是，由于电力维修很多时候需要在地方狭小或者交通不便的地方进行，而现有的绝缘梯的体积较大，存在携带移动不方便，同时绝缘效果差，安全性欠佳的问题。

技术实现要素：

本实用新型的目的在于提供一种便携式绝缘人字梯，具有体积小、携带搬运方便、绝缘性好、安全可靠的特点。

本实用新型为实现上述目的，通过以下技术方案实现：

一种便携式绝缘人字梯，包括人字架和两个爬梯，两个所述爬梯通过人字架连接，所述人字架包括两个相互铰接的支架，两个所述爬梯之间设有限位带，所述限位带长度可调节，所述爬梯包括至少一个折叠单元，两个相邻所述折叠单元的端部通过绝缘铰接件铰接，所述折叠单元包括踏板，所述踏板两端均设有竖杆，所述绝缘铰接件包括铰接轴、绝缘弧形凸起和绝缘弧形凹槽，所述绝缘弧形凸起和绝缘弧形凹槽通过铰接轴连接，所述绝缘弧形凹槽内设有绝缘垫，所述折叠单元的铰接处设有固定装置，所述爬梯的底端设有支脚，所述支脚与爬梯铰接，所述支脚上设有绝缘防滑纹。

所述绝缘固定装置包括绝缘套筒，所述绝缘套筒设在竖杆的下端，所述绝缘套筒与竖杆滑动连接，所述竖杆的上端设有与绝缘套筒相适应的挡块。

所述人字架上设有量角器。

所述爬梯的侧边设有万向轮。

所述爬梯为空心玻璃钢爬梯。

所述人字架上设有照明灯固定柱。

对比现有技术，本实用新型的有益效果：

1、本实用新型的折叠单元之间铰接，使爬梯整体能够折叠，在搬运过程中大大的缩小了空间，方便携带搬运；固定装置能够将相邻的折叠单元固定，不受外力影响，使爬梯在使用过程中保持张开的状态，保证爬梯的稳定性和使用的安全性；限位带能够根据具体需要，将本实用新型固定，使爬梯的张开角度保持不变，确保本实用新型的稳定性；折叠单元间通过绝缘铰接件铰接，配合支脚上的绝缘防滑纹，使本实用新型的绝缘效果更佳。

2、所述绝缘固定装置包括绝缘套筒，所述绝缘套筒设在竖杆的下端，所述绝缘套筒与竖杆滑动连接，所述竖杆的上端设有与绝缘套筒相适应的挡块，使用时，将绝缘套筒滑动到折叠单元的铰接处，挡块将绝缘套筒的位置固定，能够快速的将相邻折叠单元固定，安装方便简单。

3、所述人字架上设有量角器，能够掌握人字架的张开角度，并且能够根据量角器的角度提示，控制人字梯的张开角度在安全范围内。

4、所述爬梯的侧边设有万向轮，方便搬运移动。

5、所述爬梯为空心玻璃钢爬梯，保证本实用新型更轻便，同时绝缘效果更好，使用更安全。

6、所述人字架上设有照明灯固定柱，方便在光照条件不好的环境下固定照明灯，保证工作的正常进行。

附图说明

附图1是本实用新型的结构示意图；

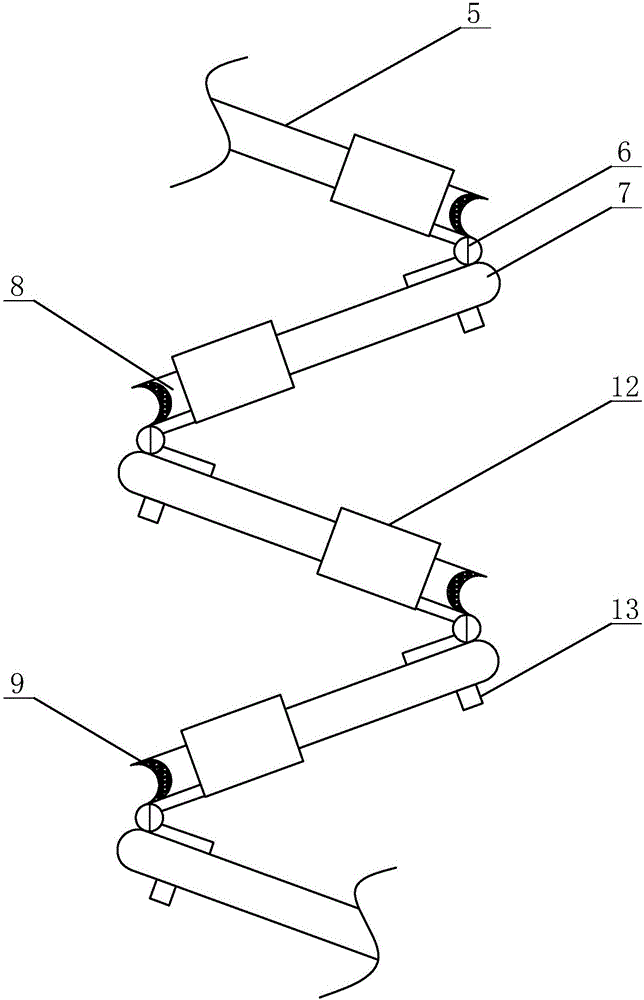

附图2是本实用新型中爬梯的局部结构示意图；

附图3是本实用新型的展开状态示意图；

附图4是本实用新型中折叠单元的结构示意图。

附图中所示标号：1、爬梯；2、人字架；3、折叠单元；4、踏板；5、竖杆；6、铰接轴；7、绝缘弧形凸起；8、绝缘弧形凹槽；9、绝缘垫；10、支脚；11、绝缘防滑纹；12、绝缘套筒；13、挡块；14、量角器；15、万向轮；16、照明灯固定柱。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所限定的范围。

本实用新型所述是一种便携式绝缘人字梯，包括人字架2和两个爬梯1，两个所述爬梯1通过人字架2连接，所述人字架2包括两个通过转轴铰接的支架，可以根据需要调节人字架2的角度，进一步调节两个爬梯1间的角度。所述爬梯1之间设有限位带，所述限位带长度可调节，人字架2的角度调整好以后，限位带在两个爬梯1中间，根据爬梯1之间的距离，调节限位带的长度，限位带和两个爬梯1形成稳定的三角形，保持本实用新型的稳定。所述爬梯1包括至少一个折叠单元3，两个相邻所述折叠单元3的端部通过绝缘铰接件铰接，多个折叠单元3间能够折叠，在搬运过程中大大的缩小了爬梯1占用的空间，方便携带。所述折叠单元3包括踏板4，所述踏板4两端均设有竖杆5，踏板4与竖杆5垂直设置，两个竖杆5相互平行设置。所述绝缘铰接件包括铰接轴6、绝 缘弧形凸起7和绝缘弧形凹槽8，所述绝缘弧形凸起7和绝缘弧形凹槽8通过铰接轴6连接，所述绝缘弧形凹槽8内设有绝缘垫9，绝缘弧形凸起7和绝缘弧形凹槽8形状相互匹配，确保绝缘铰接件与折叠单元3连接后，折叠单元3间的配合更加稳定，绝缘铰接件设有绝缘垫9使折叠单元3之间绝缘效果更佳。所述折叠单元3铰接处设有绝缘固定装置，绝缘固定装置能够保证爬梯1伸直后，不会因为受到外力而弯折。所述爬梯1的底端设有支脚10，所述支脚10与爬梯1铰接，支脚10与爬梯1间的角度能够调节，爬梯1打开使用时，支脚10能够与地面完全接触，所述支脚10上设有绝缘防滑纹11，既可以防滑又起到绝缘作用。

本实用新型在使用时，将两个爬梯完全打开，绝缘固定装置将相邻两个折叠单元3固定，使爬梯1在收到外力时依然能够保持伸直状态。通过调节人字架2的角度，进一步的对爬梯1之间的张开角度进行调节，在确定爬梯1之间的张开角度后，调节限位带的长度，将两爬梯1进行固定，同时调节支脚10与爬梯1之间的角度，使支脚10上的绝缘防滑纹11能够与地面完全接触。

为了能够快速的将相邻折叠单元固定，所述绝缘固定装置包括绝缘套筒12，所述绝缘套筒12设在竖杆5的下端，所述绝缘套筒12与竖杆5滑动连接，所述竖杆5的上端设有与绝缘套筒12相适应的挡块13，保证本实用新型安装时操作方便。

为了能够掌握人字架的张开角度，所述人字架2上设有量角器14，能够根据量角器的角度提示，控制人字梯的张开角度在安全范围内。

为了方便搬运移动，所述爬梯1的侧边设有万向轮15。

为保证本实用新型更轻便，同时绝缘效果更好，所述爬梯1为空心玻璃钢爬梯，更方便携带，使用时绝缘效果更好、更安全。

为了方便在光照条件不好的环境下固定照明灯，所述人字架2上设有照明灯固定柱16，保证工作的正常进行。

实施例1：本实用新型所述的是一种便携式绝缘人字梯，包括一个人字架和两个爬梯，人字架与爬梯的宽度相同，两个爬梯通过人字架连接，人字架包括两个支架，两个支架通过转轴连接，能够通过转轴的转动调节人字架的角度，进一步的调节爬梯间的角度。爬梯之间设有限位带，限位带长度可调节，在爬梯间的角度确定好以后，调节限位带的长度，将两个爬梯固定。爬梯由八个折叠单元组成，折叠单元包括踏板，踏板两端均垂直设有竖杆，两个竖杆间平行设置。踏板的数量根据竖杆的长度确定，可以为一个，也可以根据需要设为多个，使踏板间的距离适中，方便登高。两个相邻折叠单元的端部通过绝缘铰接件铰接，铰接件连接在相连两个折叠单元的竖杆上，折叠单元间能够折叠收纳，大大减小了爬梯所占用的空间，方便携带。绝缘铰接件包括铰接轴、绝缘弧形凸起和绝缘弧形凹槽，绝缘弧形凸起和绝缘弧形凹槽通过铰接轴连接，绝缘弧形凸起和绝缘弧形凹槽的形状相适应，绝缘弧形凹槽内设有绝缘垫，在绝缘弧形凸起、绝缘弧形凹槽与绝缘垫紧密贴合时，绝缘铰接件呈伸直状态，相邻的折叠单元也由折叠状态转换成打开的使用状态，爬梯呈竖直状态。相邻的折叠单元间由绝缘铰接件连接，绝缘弧形凸起、绝缘弧形凹槽和绝缘垫的组合能够保证相邻折叠单元之间相互绝缘，折叠单元铰接处设有绝缘固定装置，相邻的折叠单元通过绝缘固定装置的固定，能够在受到外力作用时，依然呈打开状态，保证爬梯呈竖直状态。爬梯的底端设有支脚，支脚与爬梯铰接，支脚与爬梯之间的角度能够调节，在本实用新型使用过程中，支脚能够与地面接触，支脚上设有绝缘防滑纹，既能够在使用过程中不会轻易滑动，保持稳定，又能够起到绝缘的效果。
