一种空气净化窗纱的制作方法

本实用新型涉及空气净化技术领域，具体为一种空气净化窗纱。

背景技术：

随着人口的不断增加，能源消耗加剧，人类在利用各种资源的时候也给我们生存的地球环境带来了巨大的伤害，其中，大气污染就是最严中的伤害之一。随着人们生活水平的提高，汽车逐渐进入寻常百姓人家，大量的汽车尾气在我们住的城市弥漫；一栋栋高楼在我们边不断的拔起，可建筑烟尘叶充满着我们的生活，对于大气的外部环境的污染日益的增加，人们打开自己家窗户的次数在不断的减少，我们居住的室内空气的与外部空气交换的次数越来越少，我们在室内呼吸的所谓新鲜空气都是室内净化器净化后的室内空气，这种净化后的空气虽然一定条件下改善了室内空气，但还是无法与户外干净的空气相比较。

技术实现要素：

本实用新型的目的在于提供一种空气净化窗纱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种空气净化窗纱，包括纱框、纱网和净化装置，纱框正反面周边均匀的设有若干微凸柱，纱框的上下框面设有滑槽，纱网周边通过连线与铜环连接，两块纱网分别通过铜环活动链接在纱框正反面的微凸柱上，纱框中控框内设有周向框槽，框槽内设有净化装置，净化装置自面向室外的一面向面向室内的一面依次设有纤维过滤层、纳米生态酶净化层和除湿层。

作为本实用新型更进一步的技术方案，纱网的面积大于纱框的中空框面积。

作为本实用新型更进一步的技术方案，微凸柱的顶端设有顶帽。

作为本实用新型更进一步的技术方案，铜环圆孔大小与微凸柱顶帽所在外圆大小相适应。

作为本实用新型更进一步的技术方案，纳米生态酶净化层采用折叠式固定床。

与现有技术相比，本实用新型结构简单，打开窗时，室外空气依次通过外侧纱网、净 化装置和内侧纱网进入室内，无需外部动力，在外部大气环境下就可以实现室内与室外的空气交换，保证室内空气干燥、清新，给人清爽舒适的感觉。

附图说明

图1为本实用新型一种空气净化窗纱的结构示意图；

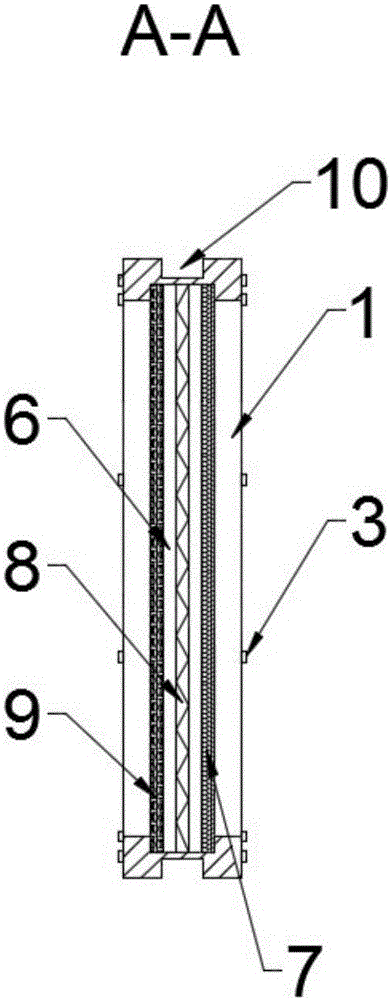

图2为本实用新型一种空气净化窗纱的A-A剖面图的示意图；

图3为本实用新型一种空气净化窗纱的纱框的示意图；

图4为本实用新型一种空气净化窗纱的纱网的示意图。

图中：1-纱框，2-纱网，3-微凸柱，4-铜环，5-连线，6-净化装置，7-纤维过滤层，8-纳米生态酶净化层，9-除湿层，10-滑槽。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1～4，一种空气净化窗纱，包括纱框1、纱网2和净化装置6，所述纱框1正反面周边均匀的设有若干微凸柱3，纱框1的上下框面设有滑槽10，所述纱网2周边通过连线5与铜环4连接，铜环4圆孔大小与微凸柱3顶帽所在外圆大小相适应，两块纱网2分别通过铜环4活动链接在纱框1正反面的微凸柱3上，微凸柱3的顶端设有顶帽，防止铜环4时间久了自行脱落，纱网2的面积大于纱框1的中空框面积，所述纱框1中控框内设有周向框槽，框槽内设有净化装置6，净化装置6自面向室外的一面向面向室内的一面依次设有纤维过滤层7、纳米生态酶净化层8和除湿层9，所述纳米生态酶净化层8采用折叠式固定床。

打开窗户时，把该实用新型移动到打开窗的一侧，室外空气依次通过外侧纱网2、净化装置6和内侧纱网2进入室内，使得室内空气与外部空气相互交换，由于室外空气在进入室内时需要穿过净化装置6，使得室外空气中的浮尘污染颗粒得到过滤，保证室内空气的干净新鲜，同时除湿层9的设置使得进入室内空气的湿度大幅降低。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各 种变化。
