柜体及其门体结构的制作方法

本实用新型涉及柜体设备领域，特别是涉及一种柜体及其门体结构。

背景技术：

目前，高档冰箱、酒柜、展示柜等柜体产品中，支撑门体结构大部分都是采用下铰链结构。但是，通常下铰链结构存在有缺陷，如支撑门体的下铰链只在箱体下底面，使得固定下铰链的螺钉受到的应力较大，不利于下铰链的装配稳固性。当门体承受较大载荷时，此下铰链结构对于门体的载荷的传递性不佳，无法将载荷传递到箱体上，根据杠杆原理，长时间使用易导致闭门器一端下沉，从而易导致门体下沉，使得门体的开闭受到影响，不便于用户使用。

技术实现要素：

基于此，有必要针对目前的下铰链固定门体时的支撑强度不足导致的门体下沉的问题，提供一种能够提高铰链组件的支撑强度、避免门板下沉的门体结构，同时还提供了一种含有上述门板结构的柜体。

上述目的通过下述技术方案实现：

一种门体结构，所述门体结构用于安装于箱体结构上，所述门体结构包括：

门框组件，安装于所述箱体结构上；所述门框组件包括门板及门框，所述门框固定于所述箱体结构上，所述门板安装于所述门框上；及

铰链组件，安装于所述门框与所述门板之间；所述铰链组件包括铰链板体、铰链轴及螺纹固定件，所述铰链轴安装于所述铰链板体上；

所述铰链板体通过所述螺纹固定件安装于所述门框上，所述门板可转动地安装于所述铰链轴上，使所述门板能够相对于所述门框打开或者关闭；

其中，所述铰链板体还与所述箱体结构上的支撑板组件连接。

在其中一个实施例中，所述铰链组件还包括螺纹连接件，所述铰链板体上设置有用于与所述支撑板组件连接的连接孔；

所述螺纹连接件穿设所述连接孔，并安装于所述支撑板组件上，以固定所述铰链板体。

在其中一个实施例中，所述连接孔的数量为至少两个，至少两个所述连接孔成行或成列设置。

在其中一个实施例中，所述铰链组件的数量为一个，所述铰链组件设置于所述门板与所述门框的底部的连接处。

在其中一个实施例中，所述铰链组件的数量为两个，两个所述铰链组件分别设置于所述门板与所述门框的连接处的两端。

在其中一个实施例中，所述铰链组件的数量为至少三个，至少三个所述铰链组件沿着所述门板与所述门框的连接处成列设置。

在其中一个实施例中，所述铰链组件还包括限位钉，所述限位钉设置于所述铰链板体上，所述限位钉与所述铰链轴间隔设置；

所述限位钉能够与所述门板相接触，以限制所述门板打开时的角度。

在其中一个实施例中，所述铰链组件还包括锁紧垫片，所述限位钉穿设所述锁紧垫片，并安装于所述铰链板体上。

在其中一个实施例中，所述铰链组件还包括闭门器，所述闭门器设置于所述铰链板体上；

所述闭门器套设于所述铰链轴上，并能够与所述门板相接触，以使所述门板关闭。

还涉及一种柜体，包括箱体结构及如上述任一技术特征所述的门体结构；

所述箱体结构包括箱体本体及支撑板组件，所述支撑板组件安装于所述箱体本体上，以支撑所述箱体本体；

所述门体结构的门框安装于所述箱体本体上，所述门体结构的铰链板体与所述支撑板组件连接。

在其中一个实施例中，所述门体结构的门框与所述箱体本体为一体结构。

本实用新型的有益效果是：

本实用新型的柜体及其门体结构，结构设计简单合理，通过铰链组件的铰链板体与柜体的箱体结构的支撑板组件相连接，这样能够增加铰链组件的连接 强度。这样，铰链组件在受到门板的重量时，铰链组件能够将门板的重量通过铰链板体传递给支撑板组件，进而支撑板组件将门板的重量传递箱体结构，使得铰链组件能够起到支撑住门板，对门板的支撑作用显著提高。铰链组件的铰链板体与支撑板组件连接，能够避免门板直接撬起用于将铰链组件固定在门框上的螺纹固定件，提高铰链组件的稳固性。并且，门体结构在长期使用后，铰链组件的铰链板体与支撑板组件连接还能够避免铰链组件出现松脱的问题以及门板下沉的隐患，使得门板能够正常的打开与关闭，便于用户使用。

附图说明

图1为本实用新型一实施例的柜体的立体图；

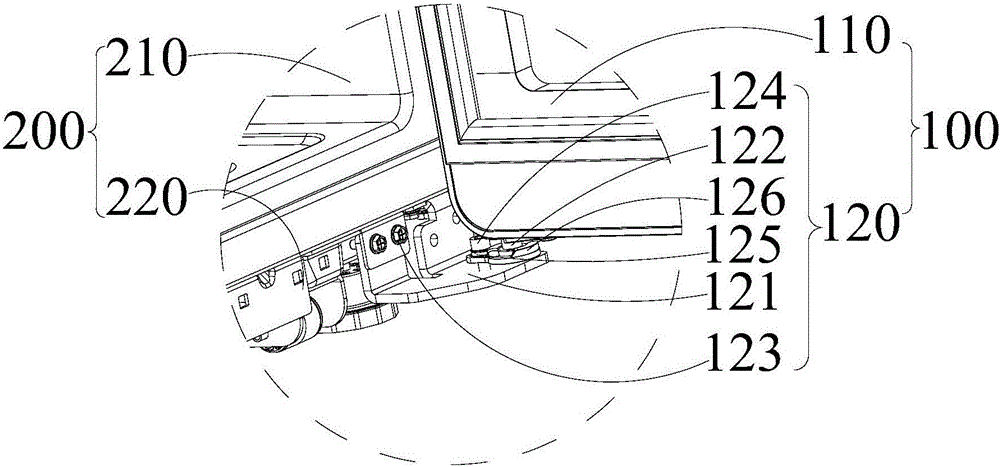

图2为图1所示的A处的局部放大图；

图3为图1所示的柜体的仰视图；

图4为图1所示的柜体的左视局部示意图；

图5为图1所示的柜体中门体结构的铰链组件的立体图；

图6为图5所示的铰链组件的爆炸图；

其中：

100-门体结构；

110-门板；

120-铰链组件；

121-铰链板体；

1211-连接孔；

122-铰链轴；

123-螺纹连接件；

124-限位钉；

125-锁紧垫片；

126-闭门器；

200-箱体结构；

210-箱体本体；

220-支撑板组件。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下通过实施例，并结合附图，对本实用新型的柜体及其门体结构进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

参见图1至图6，本实用新型提供了一种门体结构100，门体结构100用于安装于箱体结构200上，以实现门体结构100的打开与关闭。本实用新型的门体结构100适用于冰箱、酒柜、展示柜等具有箱体的产品。

在本实用新型中，门体结构100包括门框组件及铰链组件120。门框组件安装于柜体的箱体结构200上，铰链组件120安装于门框组件上。门框组件能够密封箱体结构200形成柜体。具体的，门框组件包括门板110及门框。门框固定于箱体结构200上，门板110安装于门框上。并且，门板110可转动地安装于门框上，使得门板110能够相对于门框打开或者关闭。

铰链组件120安装于门框与门板110之间，铰链组件120连接门框与门板110，门板110通过铰链组件120可转动地安装于门框上，并且门板110通过铰链组件120相对于门框打开或者关闭。铰链组件120包括铰链板体121、铰链轴122及螺纹固定件。铰链轴122安装于铰链板体121上，门板110可转动地安装于铰链轴122上，使门板110能够相对于门框打开或者关闭。门板110绕铰链轴122相对于铰链板体121转动以实现门板110的打开或者关闭，方便用户打开或者关闭柜体的门板110，便于使用。铰链板体121通过螺纹固定件安装于门框上。这样能够保证铰链组件120的位置不会发生窜动，提高铰链组件120支撑门板110的效果，使得门板110能够正常的打开或者关闭。

并且，铰链板体121还与箱体结构200上的支撑板组件220连接。也就是说，铰链组件120还与箱体结构200的支撑板组件220连接。这样能够提高铰链组件120的支撑强度。门板110通过铰链组件120安装于门框上，铰链组件120承载门板110的大部分重量。铰链组件120的铰链板体121与支撑板组件 220连接，使得铰链组件120承受的大部分的重量能够传递给支撑板组件220，再由支撑板组件220传递到箱体结构200上，使得门板110的重量分散，提高铰链组件120的承载能力，保证铰链组件120的连接强度，避免门板110出现异常情况。

这样设置的原因是：如铰链组件120只连接门框与门板110，不与支撑板组件220连接，根据杠杆原理可知，远离门板110的铰链组件120上的一个螺纹固定件能够起到杠杆支点作用，门板110则起到起子的作用。当门板110的重量较重时，相当于时时刻刻地在撬铰链组件120上靠近门板110的螺纹固定件。并且，螺纹固定件的固定则仅依靠螺纹配合的力量支撑来门板110，容易造成螺纹固定件承受载荷过大而松脱，松脱后，门板110则会下沉。

因此，本实用新型的门体结构100将铰链组件120与支撑板组件220连接，以提高连接组件的连接强度。这样，门板110的重量能够通过铰链组件120传递给支撑板组件220，进而传递给箱体结构200，使得支撑板组件220也能够起到承载门板110的作用，避免铰链组件120承载较大的重量，以免影响铰链组件120的可靠性。同时，铰链组件120与支撑板组件220连接后，能够避免仅依靠铰链组件120的螺纹固定件来固定门板110，大大提高了门板110的支撑强度，避免铰链组件120的螺纹固定件松脱及门板110下沉等隐患，保证铰链组件120支撑门板110的效果。

目前，高档冰箱、酒柜、展示柜等柜体产品中，支撑门体结构大部分都是采用下铰链结构。但是，通常下铰链结构存在有缺陷，如支撑门体的零件(下铰链)只在箱体下底面，使得固定下铰链的螺钉受到的应力较大，不利于下铰链的装配稳固性。当门体承受较大载荷时，此下铰链结构对于门体的载荷的传递性不佳，无法将载荷传递到箱体上，根据杠杆原理，长时间使用易导致下铰链一端下沉，从而易导致门体下沉，使得门体的开闭受到影响，不便于用户使用。本实用新型门体结构100通过铰链组件120的铰链板体121与柜体的箱体结构200的支撑板组件220相连接，这样能够增加铰链组件120的连接强度。这样，铰链组件120在受到门板110的重量时，铰链组件120能够将门板110的重量通过铰链板体121传递给支撑板组件220，进而支撑板组件220将门板110的重 量传递箱体结构200，使得铰链组件120能够起到支撑住门板110，对门板110的支撑作用显著提高。铰链组件120的铰链板体121与支撑板组件220连接，能够避免门板110直接撬起用于将铰链组件120固定在门框上的螺纹固定件，提高铰链组件120的稳固性。并且，门体结构100在长期使用后，铰链组件120的铰链板体121与支撑板组件220连接还能够避免铰链组件120出现松脱的问题以及门板110下沉的隐患，使得门板110能够正常的打开与关闭，便于用户使用。

作为一种可实施方式，铰链组件120还包括螺纹连接件123，铰链板体121上设置有用于与支撑板组件220连接的连接孔1211。螺纹连接件123穿设连接孔1211，并安装于支撑板组件220上，以固定铰链板体121。也就是说，在铰链板体121上开设连接孔1211，铰链板体121通过连接孔1211及螺纹连接件123与支撑板组件220连接的。当然，铰链板体121与支撑板组件220的连接方式原则上不受限制，只要保证铰链板体121与支撑板组件220能够连接即可。这样，铰链组件120的铰链板体121能够将铰链组件120承载的门板110的重量传递给支撑板组件220，提高铰链组件120的支撑性能，避免出现螺纹件松脱以门板110下沉等异常情况。

在本实施例中，螺纹固定件与螺纹连接件123均为螺纹件，可以是螺栓、螺钉、螺柱等。并且，铰链板体121与支撑板组件220还可以通过卡接、焊接等其他方式连接固定。

进一步地，连接孔1211的数量为至少两个，至少两个连接孔1211成行或成列设置。为了保证铰链板体121的支撑效果，铰链板体121通过至少两个螺纹连接件123与支撑板组件220连接。这样，能够保证铰链组件120与支撑板组件220连接可靠，避免二者之间存在间隙或者发生松动而影响门板110的重量的传递，提高铰链组件120的支撑强度，保证铰链组件120的支撑效果。在本实施例中，连接孔1211的数量为两个，相应的螺纹连接件123的数量也为两个。通过两个螺纹连接件123将铰链板体121连接到支撑板组件220上，直接起到将门板110的重量传递到支撑板组件220上。

作为一种可实施方式，铰链组件120的数量为一个，铰链组件120设置于 门板110与门框的底部的连接处。也就是说，铰链组件120为一个时是位于门板110的底部的。此时，铰链组件120能够承载门板110的大部分重量，并将重量传递给支撑板组件220，使得铰链组件120能够起到支撑门板110的作用，避免门板110出现下沉或者螺纹固定件松脱的异常情况，保证门体结构100的使用性能，便于用户使用。

当然，铰链组件120的数量可以为两个，两个铰链组件120分别设置于门板110与门框的连接处的两端。也就是说，两个铰链组件120分别设置于门板110的顶部与底部，通过两个铰链组件120使得门板110与门框的连接更加牢靠。这样，能够保证铰链组件120对门板110的支撑效果提高，避免门板110出现下沉或者螺纹固定件松脱的异常情况，保证门体结构100的使用性能，便于用户使用。

铰链组件120的数量还可以为至少三个，至少三个铰链组件120沿着门板110与门框的连接处成列设置。通过三个铰链组件120进一步保证门板110与门框的连接，进一步保提高铰链组件120对门板110的支撑效果，避免门板110出现下沉或者螺纹固定件松脱的异常情况，保证门体结构100的使用性能，便于用户使用。

铰链组件120是用来支撑门板110的关键零件。在本实施例中，铰链组件120的数量为一个，并位于门板110的底部，以支撑门板110。铰链板体121是铰链组件120起到支撑门板110的基本零件。铰链板体121连接门框及支撑板组件220。门板110通过铰链轴122与铰链板体121连接。门板110的重量通过铰链轴122传递给铰链板体121，再由铰链板体121将重量分别传递给门框及支撑板组件220，通过门框与支撑板组件220共同承载门板110的重量，提高铰链组件120的连接强度，保证铰链组件120的支撑效果。

作为一种可实施方式，铰链组件120还包括限位钉124，限位钉124设置于铰链板体121上，限位钉124与铰链轴122间隔设置。限位钉124能够与门板110相接触，以限制门板110打开时的角度。进一步地，铰链组件120还包括锁紧垫片125，限位钉124穿设锁紧垫片125，并安装于铰链板体121上。限位钉124与锁紧垫片125安装于铰链板体121上。具体的，铰链板体121上开设螺纹 孔，限位钉124穿设锁紧垫片125并安装于螺纹孔中。并且，限位钉124与铰链轴122的轴线平行，且位于同一水平线上。限位钉124是用来约束门板110的开门角度的。门板110绕铰链轴122转动实现门板110的打开与关闭，门板110在打开一定角度后门板110会与限位钉124相接触。限位钉124能够限制门板110的打开角度，避免门板110打开角度过大造成的其他问题。锁紧垫片125能够起到紧固的作用，避免限位钉124松脱。

再进一步地，铰链组件120还包括闭门器126，闭门器126设置于铰链板体121上。闭门器126套设于铰链轴122上，并能够与门板110相接触，以使门板110关闭。闭门器126是能够起到自动关闭门板110作用的零件，使门板110在打开相应的角度后能够自动关闭门板110。在本实施例中，当门板110要关闭时，闭门器126能够使门板110自动关闭。

本实用新型还提供了一种柜体，包括箱体结构200及上述实施例中的门体结构100。箱体结构200包括箱体本体200及支撑板组件220，支撑板组件220安装于箱体本体200上，以支撑箱体本体200；门体结构100的门框安装于箱体本体200上，门体结构100的铰链板体121与支撑板组件220连接。支撑板组件220能够支撑箱体本体200。铰链组件120将门板110的重量通过铰链板体121传递给支撑板组件220，进而传递给箱体本体200，以提高铰链组件120的连接强度。支撑板组件220也能够起到支撑门板110的作用，避免仅通过铰链组件120支撑门板110，避免了仅依靠铰链组件120的螺纹固定件支撑门板110，大大加强了门板110的支撑强度，避免螺纹紧固件松脱及门板110下沉的隐患。并且，在本实施例中，门框与箱体本体200为一体结构，以提高门框与箱体结构220连接的可靠性。

本实用新型的柜体通过门体结构100能够提高门板110的稳定性，保证门板110固定时的连接强度，避免出现门板110下沉的问题，使得门板110的打开与关闭能够顺利进行。即使本实用新型的柜体在长期使用时，门体结构100的门板110通过铰链组件120与支撑板组件220连接提高铰链组件120的连接强度，也不会轻易出现门板110下沉的问题，便于用户使用。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和 详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
