淋浴房门固定夹的制作方法

本实用新型涉及一种淋浴房门固定夹。

背景技术：

淋浴房门固定夹用于夹持装配淋浴房门，并通过铰链或者滑轮等机构实现淋浴房门的转动或者滑移。如中国实用新型专利说明书CN201372649Y、CN201756864U、CN203049845U、CN203716703U等均公开了能够夹持装配淋浴房门的固定夹结构。这些固定夹一般通过两块夹块来夹固淋浴房门，其中一块夹块(称为固定夹块)固定在相应的基座上，而另一夹块(称为活动夹块)则通过螺钉与固定夹块结合。而淋浴房门一般是玻璃门，与固定夹装配则需要在玻璃门上开孔，由于开孔的数量越多成本就越高，因此，通常采用单孔结构的固定夹来装配，即只需在玻璃门上开设一个通孔即可装配。然而，采用单孔结构时，该活动夹块相对基座的位置未被完全确定，不便于活动块的安装，且在活动块的安装过程中，活动夹块会相对基座发生运动(例如旋拧螺钉的过程中，活动夹块会绕螺钉的轴线运动)，而引起位置的变化，实际装配位置偏离于预期装配位置，影响装配后的外观，并且装配后的牢固性、稳定性差。此外，即使装配时没有发生移位变形，但长时间使用后，受外力的影响，活动夹块也会偏离原位置。

技术实现要素：

本实用新型的目的在于提供一种便于安装的淋浴房门固定夹。

上述目的是通过如下技术方案来实现的：

一种淋浴房门固定夹，包括基座、第一夹块、第二夹块和螺钉，该第一夹块固定在基座上，该第二夹块与第一夹块之间形成可夹持淋浴房门的夹槽，该第二夹块通过螺钉与第一夹块结合，该基座与第二夹块之间设有可使第二夹块相对基座获得定位的定位机构。

本实用新型提供的淋浴房门固定夹通过设置定位机构使得第二夹块相对基座获得定位，避免在组装过程中或者装配后，第二夹块发生不必要的移位，便于安装，始终保持原有设计外观，且能提高装配后的牢固性和稳定性。

上述技术方案可采用如下措施作进一步的改进：

该定位机构包括设于基座上的定位孔和设于第二夹块上的插销，插销插入定位孔中。该技术方案公开的定位机构结构简单，容易实施，便于第二夹块的组装。

该定位孔自基座的上端面向基座的内部延伸，该插销自第二夹块的下端面向第二夹块的外部延伸。该技术方案可以使得安装第二夹块后，插销被隐藏于基座中，不会对外观产生影响，保留原有设计外观的美观性。

该定位孔的数量为两个，这两个定位孔相间隔地布置，该插销的数量也为两个，每个插销分别与一个定位孔位置对应，各插销分别插入该插销所对应的定位孔中。该技术方案可以增加第二夹块被定位的可靠性和稳定性。

该定位孔与插销为间隙配合。该技术方案有利于第二夹块相对基座的位置的调整，设计合理，便于组装。

该定位孔的截面呈条形，该定位孔的截面中的长度延伸方向为第一方向，该定位孔的截面中的宽度延伸方向为第二方向，第一方向垂直于第二方向，第 一方向平行于第二夹块作靠近或者远离第一夹块的运动方向；该定位孔与插销在第一方向上的间隙大于0。该技术方案可以使得第二夹块与第一夹块之间相距的距离可以获得调节，即夹槽的宽度是可以调节的，有利于适应不同厚度的淋浴房门。

该定位孔与插销在第二方向上的间隙等于或大于0。

该第一夹块上设有自第一夹块向第二夹块延伸的凸柱，凸柱位于夹槽中，螺钉与凸柱螺纹配合。

该凸柱的数量只有1个。

夹槽中设有垫片。

本实用新型避免第二夹块发生不必要的移位，便于安装，始终保持原有设计外观，且能提高装配后的牢固性和稳定性。

附图说明

图1示出了本实用新型的立体示意图；

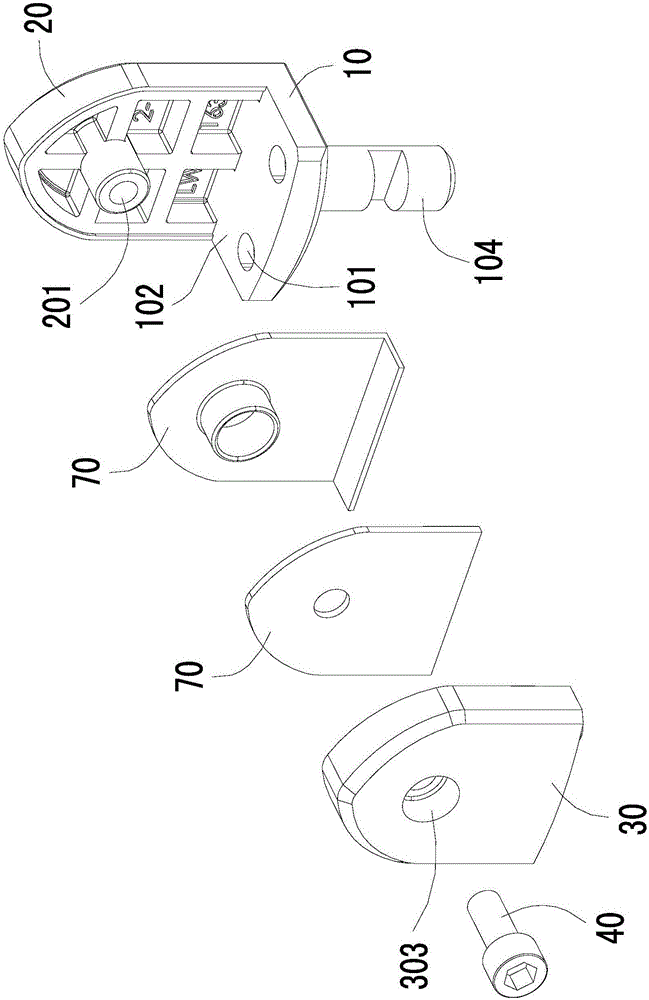

图2示出了本实用新型的立体分解示意图；

图3示出了本实用新型的另一角度的立体分解示意图；

图4示出了本实用新型的一个正投影示意图；

图5示出了图4的A-A剖视图；

图6示出了在图5的基础上显示被夹固于夹槽中的淋浴房门的示意图；

图7示出了图5的B-B剖视图；

图8示出了在图7的基础上隐藏插销后的示意图；

图9示出了图7的C-C剖视图。

具体实施方式：

如图1至图9所示的一种淋浴房门固定夹，包括基座10、第一夹块20、第二夹块30和螺钉40，该第一夹块20固定在基座10上，该第二夹块30与第一夹块20之间形成可夹持淋浴房门的夹槽50，该第二夹块30通过螺钉40与第一夹块20结合以夹固置于夹槽50中的淋浴房门60，该基座10与第二夹块30之间设有可使第二夹块30相对基座10获得定位的定位机构。

该定位机构包括设于基座10上的定位孔101和设于第二夹块30上的插销301，插销301插入定位孔101中。

该定位孔101自基座的上端面102向基座10的内部延伸，该插销301自第二夹块的下端面302向第二夹块30的外部延伸。基座的下端面103设有自基座的下端面103向基座10的外部延伸地连接轴104。

该定位孔101的数量为两个，这两个定位孔101相间隔地布置，该插销301的数量也为两个，每个插销301分别与一个定位孔101位置对应，各插销301分别插入该插销301所对应的定位孔101中。

该定位孔101与插销301为间隙配合。

该定位孔101的截面呈条形(例如可以是长方形、跑道形、椭圆形等等)，该定位孔101的截面中的长度延伸方向为第一方向L，该定位孔101的截面中的宽度延伸方向为第二方向H，第一方向L垂直于第二方向H，第一方向L平行于第二夹块30作靠近或者远离第一夹块20的运动方向(即夹槽的宽度方向)；

该定位孔101与插销301在第一方向L上的间隙大于0。这样可实现调节夹槽的宽度以适应不同厚度的淋浴房门。

该定位孔101与插销301在第二方向H上的间隙等于或大于0。

该第一夹块20上设有自第一夹块20向第二夹块30延伸的凸柱201，凸柱201位于夹槽50中，螺钉40与凸柱201螺纹配合。

第二夹块30上设有与凸柱201位置对应的沉头孔303，螺钉40经沉头孔303旋入凸柱201中。两插销301以沉头孔303的轴线作为对称中心对称分布。

该凸柱201的数量只有1个。

夹槽50中设有垫片70。

在详细说明本实用新型的较佳实施例之后，熟悉本领域的技术人员可清楚的了解，在不脱离随附权利要求的保护范围与精神下可进行各种变化与改变，且本实用新型亦不受限于说明书中所举示例性实施例的实施方式。应注意，措词“包括”不排除其它元件或步骤。另外，权利要求的任何元件标号不应理解为限制本实用新型的范围。
