一种折叠式组合门的制作方法

本实用新型属于建筑装饰领域，具体涉及一种折叠式组合门。

背景技术：

目前，人们的住房中通常在不同功能的房间之间设置门，功能不同采用的门也有不同。通常卧室和洗手间的门采用单扇门的形式，厨房与客厅之间、客厅与阳台之间由于进出的方面通常采用较宽的门框，门多采用推拉式的。推拉式的门会包括两个门扇或者四个门扇，在打开门时，需要占用一个门扇或者两个门扇的空间，限制了空间的使用，使得进出阳台或者厨房时由于宽度不够引起不方便，并且在通风时也会因为宽度不够引起通风不畅。

技术实现要素：

本实用新型的主要目的是提供一种折叠式组合门，能够改变现有推拉门占用空间大的问题，提高空间的使用率，为了实现上述目的，本实用新型采用以下技术方案：

一种折叠式组合门，包括：第一门组件、第二门组件和第三门组件，所述第一门组件和第二门组件、所述第二门组件和第三门组件分别通过至少一第一折页组、至少一第二折页组连接；所述第一折页组的第一转轴和所述第二折页组的第二转轴分别位于所述第二门组件前后方向上的两侧；一所述第一折页组位于所述第一门组件的中部，该第一折页组上设有第一拉手。

进一步地，所述第一拉手的呈开口框形，所述第一拉手的两自由端分别套装在所述第一折页组的第一转轴。

进一步地，一所述第二折页组位于所述第二门组件的中部，该第二折页组上设有第二拉手，所述第二拉手的呈开口框形，所述第二拉手的两自由端分别套装在所述第二折页组的第二转轴。

进一步地，还包括门框，所述第一门组件与所述门框通过至少一第三折页组连接，所述第三折页组的第三转轴与所述第二转轴在所述第二门组件前后方向上相同。

进一步地，所述门框的顶部设有滑槽；所述第三门组件的上部固定设有套于所述滑槽内、可在所述滑槽内转动的滑块，所述滑块位于靠近所述第二门组件的所述第三门组件的上部。

进一步地，所述第一折页组、第二折页组和第三折页组均设置了三个；所述第一折页组位于第一门组件的上部、中部及下部，所述第二折页组位于所述第二门组件的上部、中部及下部，所述第二折页组位于所述门框的上部、中部及下部。

进一步地，所述门框设有用以抵住所述第三门组件上部的侧面的限位组件，所述限位组件位于所述第三门组件上方的所述门框的顶部。

进一步地，所述限位组件包括沿门框的顶部方向设置的若干限位轮。

进一步地，还包括用以抵住所述第三门组件下部的侧面的限位块，所述限位块设置于所述门框的下部或固定安装于地面。

进一步地，还包括设置于所述第二门组件上的门锁，所述门锁与所述第一折页组相邻。

本实用新型折叠式组合门通过合理设置门组件之间的连接方式，能够解决较宽的门占用空间多的问题，提供人们对空间的使用率；该折叠式组合门开关方便，通过一把锁即可实现所有门组件的锁止，提高开关门的效率，降低制作的成本；该折叠式组合门多采用型材加工组合而成，生产效率高，适于批量和定制生产，能够满足不同的需求，利于大规模推广应用。

附图说明

图1是本实用新型折叠式组合门一实施方式关闭状态的正视图；

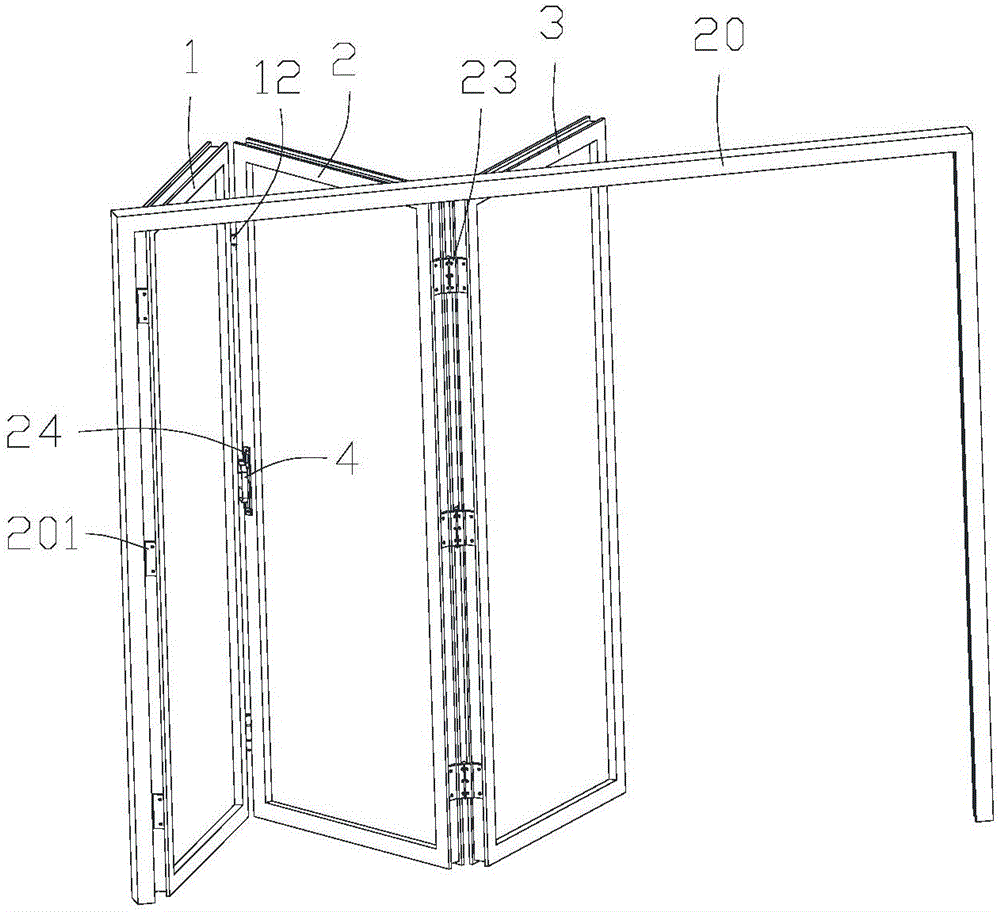

图2是图1所示实施方式打开状态的立体图；

图3是图2所示立体图的另一视角的示意图；

图4是图3中圈a所示部分的放大图；

图5是图3中圈b所示部分的放大图；

图6是图1中门框另一视角的立体；

图7是图6中圈c所示部分的放大图。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

参照图1-7，该折叠式组合门包括第一门组件1、第二门组件2、第三门组件3、第一拉手4、第二拉手5和门框20，门框20、第一门组件1、第二门组件2、第三门组件3依次通过第三折页组201、第一折页组12、第二折页组23连接。

其中，第一门组件1、第二门组件2、第三门组件3均包括门框架(图中未标出)和位于门框架中的玻璃(图中未标出)。第三门组件3的顶部设有滑块(图中未示出)，该滑块位于靠近第二门组件2的一端，该滑块的横截面呈T形，其上端优选为圆柱形结构。

第一门组件1和第二门组件2通过三个第一折页组12连接，分别位于第一门组件1的上部、中部和下部。第一折页组12包括第一折页片121、第一螺钉122、第一转轴123、第二折页片124和第二螺钉125，第一折页片121、第二折页片124分别通过第一螺钉122、第二螺钉125固定安装在第一门组件1、第二门组件2，第一转轴123位于第二门组件2的前方，使得第二门组件2相对于第一门组件1能够顺时针转动。

第二折页组23与第一折页组12的数目、构成相同，第二折页组23的第二转轴(图中未标出)和第一转轴123位于第二门组件2的前后方向上的两侧，即该第二转轴位于第二门组件2的后方，使得第三门组件3相对于第二门组件2能够逆时针转动。

第三折页组201与第一折页组12的数目、构成相同，第三折页组33的第三转轴(图中未标出)和第二转轴位于第二门组件2的前后方向上的同侧，即该第三转轴位于第二门组件2的后方，使得第一门组件1相对于门框20能够逆时针转动。

第一折页组12、第二折页组23、第三折页组201这样的设置方式使第一门组件1、第二门组件2和第三门组件3能够同时折叠的位于门框20的垂直方向上，本实施方式中，位于门框20向门内侧的垂直方向上。

门框20呈框形，门框20的顶部内侧设有滑槽202，该滑槽202由两条呈L形的滑轨组成，滑块装于滑槽202内，并且可在滑槽内滑动、转动。为了使滑块能够在滑槽202内不脱落，滑槽202可以在门框20的顶部全部设置。为了使得滑块安装方便，滑槽202可以设置在第一门组件1、第二门组件2上方的门框20顶部以及第三门组件3上方的门框20顶部的三分之一甚至十分之一，只要滑槽202延伸到第三门组件3上方的门框20顶部即可，当组合门关闭时，滑块不会从滑槽202中脱落。滑块能够在滑槽202中滑至第一门组件1上方的门框20顶部，使得第一门组件1、第二门组件2、第三门组件3能够折叠收于门框的侧部。

门框20设有限位组件203，该限位组件203位于第三门组件3上方的门框20的顶部，用以在组合门关闭时抵住第三门组件3上部的侧部，为了使第三门组件3能够方便的在限位组件203与门框20的内侧部之间滑动，限位组件203上沿门框20的顶部方向设置的若干限位轮，以减小第三门组件3与限位组件203之间的摩擦力。

为了在组合门关闭时防止第三门组件3下部脱离门框20的范围，在第三门组件3下部的侧面设置限位块204，在本实施方式中限位块204设置于门框20的下部，也可以固定安装于地面上。

为了在组合门关闭时锁止各个门组件，在第二门组件2上设置了门锁24，该门锁24位于第二门组件2的中部，与位于第二门组件2中部的第一折页组12相邻。该门锁24可以采用锁舌插入第一门组件1的侧面的方式，由于第三门组件3位于门框20侧的一端被限制在门框20的内侧部与限位组件203、限位块204之间，实现第一门组件1、第二门组件2和第三门组件3处于锁止状态。门锁24也可以采用锁舌插入地面的预留孔的方式，由于第三门组件3位于门框20侧的一端被限制在门框20的内侧部与限位组件203、限位块204之间，实现第一门组件1、第二门组件2和第三门组件3处于锁止状态。

为了方便推动第一门组件1、第二门组件2，在第一门组件1、第二门组件2中部的第一折页组12上设置了第一拉手4。第一拉手4呈开口框形，第一拉手4的两自由端分别套装在第一折页组12的第一转轴123上，使得第一拉手4能够绕第一转轴123转动。

为了方便推动第二门组件2、第三门组件3，在第二门组件2、第三门组件3中部的第二折页组23上设置了第二拉手5。第二拉手5呈开口框形，第二拉手5的两自由端分别套装在第二折页组23的第二转轴上，使得第二拉手5能够绕第二转轴转动。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
