一种带有太阳能发电系统的窗户的制作方法

本实用新型涉及太阳能利用技术领域，具体涉及一种带有太阳能发电系统的窗户。

背景技术：

太阳能是当前重点研究和发展的清洁能源，其具有传统化石燃料能源不可比拟的优势，例如太阳能可再生，能源取用方便，发展潜力巨大等。太阳能的利用主要受到光照面积的限制，即利用太阳能板获取太阳能时，太阳能板面积的大小对产生的电能有着直接的影响。随着城市化进程的不断进展，城市当中的用电短缺问题也日渐凸显，尤其在夏季和冬季的用电高峰。

在人口不太密集的二、三线城市以及农村等，人们可以利用安装在房顶上的太阳能板采集电能进行存储，满足日常生活需求，但是在城市当中，多为高楼建筑，房屋较为密集，不具备安装太阳能板的条件。

然而对于朝九晚五的城市上班族，每天白天的大部分时间是不在家的，当前的建筑设计也大多数为南北通透户型，这就使得一天中一些户型的窗户始终可以有阳光的照射，在夏季会使房间内部酷热难耐。这些太阳能如能有效利用起来，既能解决一部分能源问题，也可以在一定程度上缓解室内夏天闷热的情况。

技术实现要素：

针对上述现有技术中存在的问题，本实用新型的目的在于，提供一种带有太阳能发电系统的窗户，能有效利用照射在窗户及周边范围内的太阳能，达到物尽其用的目的。

为了实现上述任务，本实用新型采用以下技术方案：

一种带有太阳能发电系统的窗户，包括上窗框和下窗框，在上窗框、下窗框上均设置有滑道，上窗框与下窗框的滑道之间安装有玻璃，玻璃的两端通过边框装配在滑道上；在玻璃外侧的上窗框和下窗框上均沿平行于滑道方向开设有滑槽，在滑槽中装配有可沿滑槽滑动的采光板，采光板通过导线依次与设置在窗户内部的太阳能控制器、蓄电池连接；所述的上窗框、下窗框的滑道上对称开设有缺口，所述的采光板穿过缺口伸到玻璃外部后安装于滑槽中。

进一步地，所述的采光板的两端均安装有滑块，采光板通过滑块装配在滑槽中。

进一步地，所述的上窗框、下窗框上均开设有穿过缺口的导引槽，导引槽与所述的滑槽垂直且贯连。

进一步地，所述的上窗框、下窗框的侧面上均设置有垂直于地面方向的对准槽，对准槽与导引槽贯连。

进一步地，所述的滑槽、导引槽以及对准槽的宽度相同且均为倒T形槽。

进一步地，所述的采光板上设置有固定块，固定块上开设有通孔，通孔中装配有T形的插销。

进一步地，所述的滑槽一侧沿平行于滑槽的方向分布有插孔，当采光板装配在滑槽中后，通过插销插入到插孔中以固定采光板的位置。

进一步地，所述的采光板为可伸缩板，由两块以上的太阳能板活动式连接构成。

进一步地，位于窗户内侧的下窗框的下方设置有柜体，所述的太阳能控制器、蓄电池设置在柜体中。

本实用新型具有以下技术特点：

1.通用性强。可以适用于高楼、平房等带有窗户的房屋上，可根据实际需要选择是否展开太阳能板进行太阳能的收集，在夏日不仅可以降低房屋内的温度，还可以储备电能，非常适合城市上班一族的使用；

2.安装简单，不影响窗户的美观。本方案的太阳能板在不需要使用时可以收集起来，不对窗户的透光性、美观性造成任何影响，而在家中无人时，可以推至窗户外侧，进行太阳能的收集。

附图说明

图1为本实用新型的整体结构示意图；

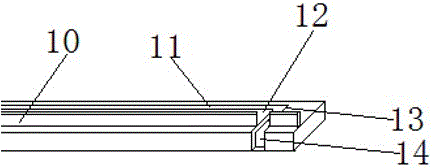

图2为滑槽、导引槽、对准槽以及滑道配合部分的结构放大示意图；

图中标号代表：1—上窗框，2—边框，3—玻璃，4—下窗框，5—柜体，6—柜门，7—蓄电池，8—太阳能控制器，9—采光板，10—滑道，11—滑槽，12—缺口，13—导引槽，14—对准槽，15—滑块，16—插销，17—固定块。

具体实施方式

遵从上述技术方案，如图1和图2所示，一种带有太阳能发电系统的窗户，包括上窗框1和下窗框4，在上窗框1、下窗框4上均设置有滑道10，上窗框1与下窗框4的滑道10之间安装有玻璃3，玻璃3的两端通过边框2装配在滑道10上；在玻璃3外侧的上窗框1和下窗框4上均沿平行于滑道10方向开设有滑槽11，在滑槽11中装配有可沿滑槽11滑动的采光板9，采光板9通过导线依次与设置在窗户内部的太阳能控制器8、蓄电池7连接；所述的上窗框1、下窗框4的滑道10上对称开设有缺口12，所述的采光板9穿过缺口12伸到玻璃3外部后安装于滑槽11中。

如图所示，当前的城市建筑房屋考虑到安全和美观因素，基本上所有的窗户几乎均为左右推拉式的窗户，如图1所示的这种结构。玻璃3两端有边框2，边框2上有槽，通过槽将玻璃3装配在上窗框1和下窗框4上。由于窗框遮挡了一部分阳光，再加上现在很多玻璃3都能削弱阳光，因此本方案考虑到将太阳能系统的采光板9设置在窗户外部，而并非是在窗户内部（在窗户内部也比较占用室内空间），并且还需要考虑到的因素是安装拆卸方便。

将采光板9设置在窗户外部有很多好处，首先是能充分接收光照，不受到窗户的影响；其次是阻挡阳光照射到室内，在夏天的时候可以降低室内温度；上班族在早上上班之前将采光板9放在窗户外部，下班后取回，不影响窗户的正常使用，积累了电能，一举两得。

如图所示，本方案在上窗框1和下窗框4上开设了滑槽11，滑槽11是位于窗户外侧的窗框上的，滑槽11的延伸方向平行于玻璃3。滑槽11中可拆卸地装配了采光板9，用于采集光能。位于室内设了太阳能控制器8和蓄电池7，用于对采集的光能进行存储。

考虑到采光板9的安装拆卸方便，本方案在上窗框1、下窗框4上对称开设了缺口12，缺口12即将上窗框1、下窗框4截断一部分，其宽度要略大于采光板9。采光板9的高于是不小于玻璃3的高度的，这样两侧的滑槽11才能将采光板9卡住。在实际设置采光板9时，先将采光板9垂直于下窗框4放置，然后使得采光板9的上下端穿过上窗框1、下窗框4的缺口12，从而使采光板9伸出到窗户外侧，再将采光板9卡入到滑槽11中即可。

考虑到操作的便捷性，本方案中在采光板9的两端均安装有滑块15，滑块15与采光板9活动式连接，可相对于采光板9旋转；采光板9通过滑块15装配在滑槽11中；滑块15能便于采光板9在滑槽11中的移动。

可选的一种采光板9的导引方式是，上窗框1、下窗框4上均开设有穿过缺口12的导引槽13，导引槽13与所述的滑槽11垂直且贯连。而在上窗框1、下窗框4的侧面上均设置有垂直于地面方向的对准槽14，对准槽14与导引槽13贯连。

如图2所示，可以清楚地看到导引槽13、对准槽14和滑槽11之间的结构。三个槽是相互贯连的，采光板9的滑块15可以自对准槽14最终滑入到滑槽11中。滑槽11、导引槽13以及对准槽14的宽度相同且均为倒T形槽，而滑块15也为T形滑块15。在使用时，首先将打开窗户推向一侧，然后沿从上至下的方向，或者从下至上的方向，先将采光板9两端的滑块15卡入到对准槽14中，然后调整采光板9的上下位置，使上下两端的滑块15均位于导引槽13的端部，此时旋转采光板9，使采光板9垂直于玻璃3方向，这样是为了便于采光板9从窗子上伸出。旋转采光板9之后，此时采光板9的侧面对准了缺口12，则向前推采光板9，采光板9即可从缺口12中推出到窗户外部，此时滑块15也滑入到导引槽13与滑槽11相连接的一端。沿着滑槽11推动采光板9，推动的同时缓缓旋转采光板9，则采光板9即可完全地推出到窗户外部，并由于滑块15的作用而卡在滑槽11中。

为了避免采光板9在工作时受到风力影响而旋转，采光板9上设置有固定块17，固定块17上开设有通孔，通孔中装配有T形的插销16。而在滑槽11一侧沿平行于滑槽11的方向分布有插孔，当采光板9装配在滑槽11中后，通过插销16插入到插孔中以固定采光板9的位置。这样采光板9的下端则通过插销16、滑块15与下窗框4之间有两点连接，从而限制了采光板9的转动，能保证采光板9始终平行于玻璃3，以接受阳光照射。回收时，先拔掉插销16，再顺着滑槽11回退采光板9即可。

如图1所示，为了使采光板9的采光面积尽可能大，也为方便采光板9从窗户中伸出，采光板9为可伸缩板，由两块以上的太阳能板活动式连接构成。可伸缩板在现有技术中有多种结构，在此不赘述。将采光板9安装在窗户外侧之后，拉伸采光板9，使太阳能板展开，以更好地接收阳光照射。

另外，考虑到整个太阳能发电系统的收纳问题，和窗户的美观问题，位于窗户内侧的下窗框4的下方设置有柜体5，所述的太阳能控制器8、蓄电池7设置在柜体5中。而在采光板9不需要使用时，也可以将采光板9放置在柜体5中，然后关闭柜门6。柜体5不需要占用太大空间，其能很好地收纳发电系统，同时也满足了美观的要求。
