一种带有相框的竹桌的制作方法

本实用新型涉及室内家具领域，具体地是指一种带有相框的竹桌。

背景技术：

桌子是一种常用家具，上有平面，下有支柱。可以在上面放东西、做事情、吃饭、写字、工作等。有光滑平板，由腿和其它支撑物固定起来的家具，在语文中亦可作名词。为了迎合大众需求，桌子的类型丰富多样。桌子按材质分类：实木桌、玻璃桌、塑料桌、竹桌等。

以竹桌为例，因竹材取得容易，可塑性大，原料充足、低廉，且生长周期短，竹桌就是竹材制成的桌子，是崇尚环保的人们视为时尚家居的新选择。现有竹桌结构设计不够理想，设计风格较为传统，桌腿之间相对独立，缺乏整体式设计，使得支撑的牢固度不够，而且竹桌的桌面没有特定区域用于放置摆台相框，这样倘若摆台相框受到外力的作用，摆台相框容易从桌面上掉落而损坏。

技术实现要素：

本实用新型提供了一种带有相框的竹桌，其目的在于主要克服现有竹桌结构设计不理想，支撑的牢固度不够而且其桌面没有特定区域用于放置摆台相框等缺点。

为了解决上述技术问题，本实用新型的技术方案如下：

一种带有相框的竹桌，包括桌面板和用于支撑桌面板的支柱，还包括摆台相框，所述桌面板上开设有用于水平放入摆台相框的安装槽，并且该摆台相框的框面和桌面板桌面的持平，所述摆台相框的一端部通过合页与安装槽的一侧壁可拉起地连接；所述支柱包括位于桌面板左、右两侧的两组支撑架，并且每组支撑架大体呈倒Ｖ字形状，每组支撑架由前后布置的前桌腿和与前桌腿一体成型的后桌腿构成，每组支撑架的前桌腿和后桌腿之间还固定连接横向档杆。

所述安装槽位于桌面板的左上角。

每组支撑架的前桌腿和后桌腿的底部均设有橡胶垫，并且该橡胶垫内部包裹有铸铁块。

每组支撑架的外表面设有一条荧光带。

由上述对本实用新型的描述可知，和现有技术相比，本实用新型的优点在于：本竹桌结构新颖，实用性强，设计简洁和大方同时又具备灵巧，采用安装槽以及在安装槽内设有可拉起的摆台相框的设计，使得竹桌有特定的区域用于放置摆台相框，这样摆台相框不容易受到外力的作用而从桌面上掉落而损坏。同时，还提供了给人观赏相框的选择性，想要观看摆台相框时，用手将摆台相框的另一端部拉起即可。每组支撑架大体呈倒Ｖ字形状，使得前桌腿和后桌腿为一体式连接，这样桌面板一侧的前、后桌腿为一个整体，增强了支撑的牢固度，而且横向档杆的设计，使得每组支撑架形成一个类似于三角结构，这样大大地提高了竹桌整体的牢固度。

附图说明

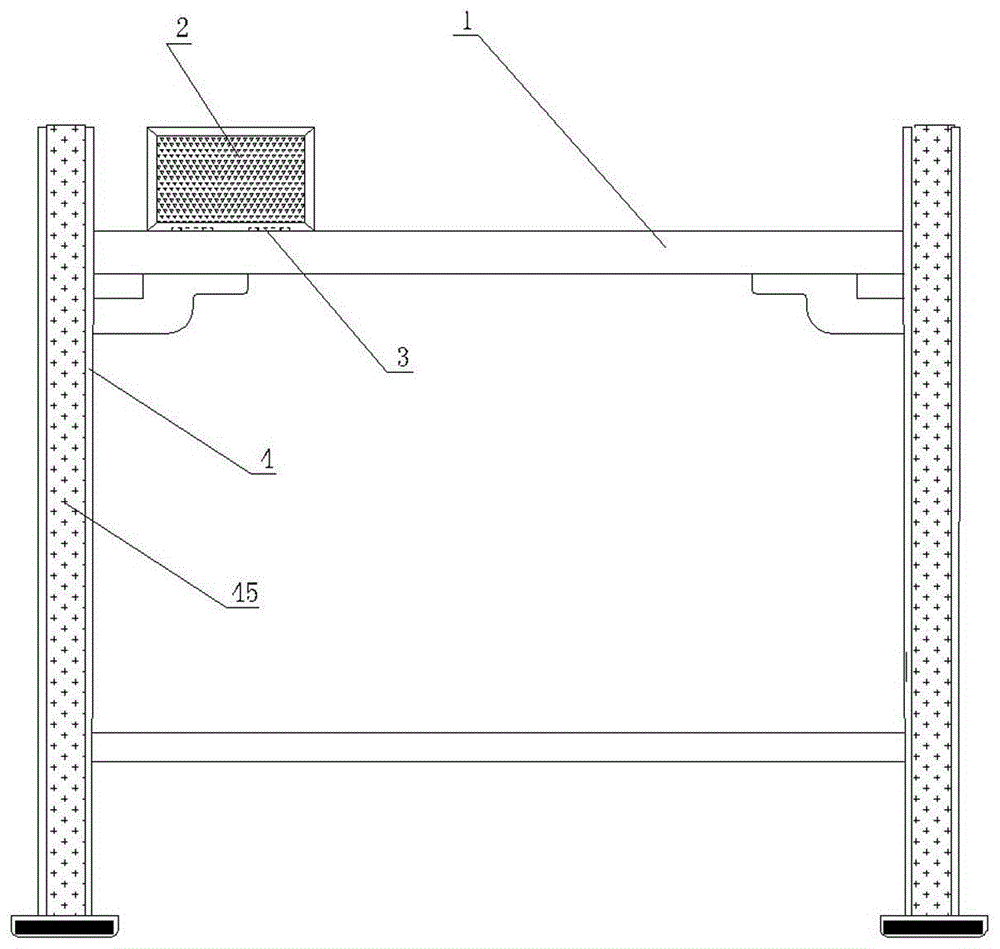

图1为本实用新型的主视方向的示意图，其中摆台相框处于拉起状态。

图2为本实用新型的侧视方向的示意图，其中摆台相框处于拉起状态。

图3为本实用新型中桌面板的局部示意图。

图4为图2中A处的局部放大示意图。

具体实施方式

下面参照附图说明本实用新型的具体实施方式。

参照附图1、图2和图3。一种带有相框的竹桌，包括桌面板1和用于支撑桌面板1的支柱，还包括摆台相框2，所述桌面板1上开设有用于水平放入摆台相框2的安装槽(图中未标出)，并且该摆台相框2的框面和桌面板1桌面的持平，所述摆台相框2的一端部通过合页3与安装槽(图中未标出)的一侧壁可拉起地连接；所述支柱包括位于桌面板1左、右两侧的两组支撑架4，并且每组支撑架4大体呈倒Ｖ字形状，每组支撑架4由前后布置的前桌腿40和与前桌腿40一体成型的后桌腿41构成，每组支撑架4的前桌腿40和后桌腿41之间还固定连接横向档杆42。所述安装槽(图中未标出)位于桌面板1的左上角。

参照附图1和图4。参照附图1、图2和图3。每组支撑架4的前桌腿40和后桌腿41的底部均设有橡胶垫43，并且该橡胶垫43内部包裹有铸铁块44。该橡胶垫43采用负重式设计，进一步地提高了支柱支撑桌面板1平稳性。每组支撑架4的外表面设有一条荧光带45，该荧光带45的设计，在光线不太好的地方，也能给人醒目作用，防止人撞上竹桌。

上述仅为本实用新型的具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
