一种新型绳编椅子的制作方法

本实用新型涉及一种椅子，特别是涉及一种新型绳编椅子。

背景技术：

目前，市面上的椅子主要是藤椅、木椅和铁椅等，藤椅虽然美观柔软轻巧，但人体皮肤接触时不够舒适，而且在寒冷地区和冬天，人体坐卧时会感觉较凉，需用装饰布或垫制品才能起到隔凉保暖作用；而木椅虽然美观大方，但是人体接触时会感觉硬质冰冷不舒服，也需用装饰布和垫制品才能起到隔凉保暖作用；另外，铁椅虽然具有使用寿命长的优点，但是，人体坐卧在铁椅上时会感觉较凉，也易产生静电，通常要用皮革、装饰布和垫制品才能起到隔凉保暖作用，因此铁椅不太适用于在冬天使用。

技术实现要素：

本实用新型的目的在于提供一种结构简单、制造成本低、舒适感好、保暖、适用性好且美观的新型绳编椅子。

本实用新型的目的通过如下的技术方案来实现：一种新型绳编椅子，包括支撑框架和线绳，所述支撑框架包括椅面框和椅腿框，其特征在于：所述椅面框包括纵向的左安装杆和右安装杆以及横向的后安装杆，所述椅腿框包括一对前后设置的U形框体，后安装杆的两端连接在位于后方的U形框体的两个竖向杆上，所述左安装杆和右安装杆的两端分别连接该对U形框体的竖向杆，所述线绳为多组且每组由数根线绳组成，各组线绳的一端连接在左安装杆、右安装杆和横向的后安装杆上并沿着杆体的长度方向分布，每组线绳再向下集中绕过U形框体的竖向杆，且该竖向杆与固定该线绳端部的杆体相对，每组线绳的另一端连接在与其所绕过的竖向杆相对的另一竖向杆上，且沿该竖向杆的长度方向分布以使每组线绳在空间上构成两个平面，每组线绳的两个平面之间具有空隙以供其它组线绳的平面穿过从而使得各组线绳平面的相互交错成为人体坐卧的椅面。

本实用新型的椅面采用多组线绳固定在椅面框和椅腿框上且各组线绳平面的相互交错构成，能够完全满足人体坐卧时的强度，而且人体坐卧在线绳编织的椅面上时，由线绳构成的椅面形状会随着人体背面的形状变化以贴合人体曲线，所以舒适感好，而且棉质的线绳具有良好的保暖性。另外，本实用新型各组线绳的平面相互交错、错落有致，具有很好的美观性。本实用新型结构简单、成本低、易于实现，适于广泛推广和适用。

本实用新型所述左安装杆、右安装杆和后安装杆处于同一水平面且位于U形框体的上部，在后方的U形框体的顶端设有靠背杆，所述靠背杆的两端与该U形框体的两个竖向杆的顶端相连构成靠背，该对U形框体的竖向杆的顶端通过扶手杆对应连接构成扶手。

作为本实用新型的一种实施方式，所述线绳为三组，每组线绳的颜色不同，其中一组线绳的一端连接在后安装杆上，向前集中绕过前方的U形框体的其中一个竖向杆再向后固定在后方的U形框体的其中一个竖向杆上，该两个竖向杆相对设置；而另外两组线绳的一端分别连接在左安装杆和右安装杆上，向对面集中绕过其中一个竖向杆再固定在与该竖向杆相对的那个竖向杆上。

作为本实用新型的一种实施方式，所述椅面框还包括前安装杆，所述前安装杆位于所述前方的U形框体的上部，所述前安装杆的两端与该U形框体的两个竖向杆相连，所述前安装杆与椅面框的其余杆体位于同一水平面上，在所述前安装杆上且沿其长度方向固定有另一组线绳，该组线绳向下绕过与前安装杆相对的竖向杆再反向固定在与其绕过的竖向杆相对的那个竖向杆上。

作为本实用新型的一种实施方式，所述U形框体的两个竖向杆相对弯曲成弧形杆，且所述扶手杆也相对弯曲成弧形杆，进一步增强了美观性。

作为本实用新型的一种实施方式，在所述左安装杆、右安装杆、后安装杆、前安装杆以及U形框体的竖向杆上设有固定环，所述固定环供每组线绳的两端绑系于其上以及每组线绳通过穿过固定环实现绕过竖向杆。

与现有技术相比，本实用新型具有如下显著的效果：

⑴本实用新型的椅面采用多组线绳固定在椅面框和椅腿框上且各组线绳平面的相互交错构成，能够完全满足人体坐卧时的强度，而且人体坐卧在线绳编织的椅面上时，由线绳构成的椅面形状会随着人体背面的形状变化以贴合人体曲线，所以舒适感好，而且棉质的线绳具有良好的保暖性。

⑵本实用新型各组线绳的平面相互交错、错落有致，具有很好的美观性。

⑶本实用新型结构简单、成本低、易于实现，适于广泛推广和适用。

附图说明

下面结合附图和具体实施例对本实用新型作进一步的详细说明。

图1是本实用新型的主视图(主视且向前转动一定角度)；

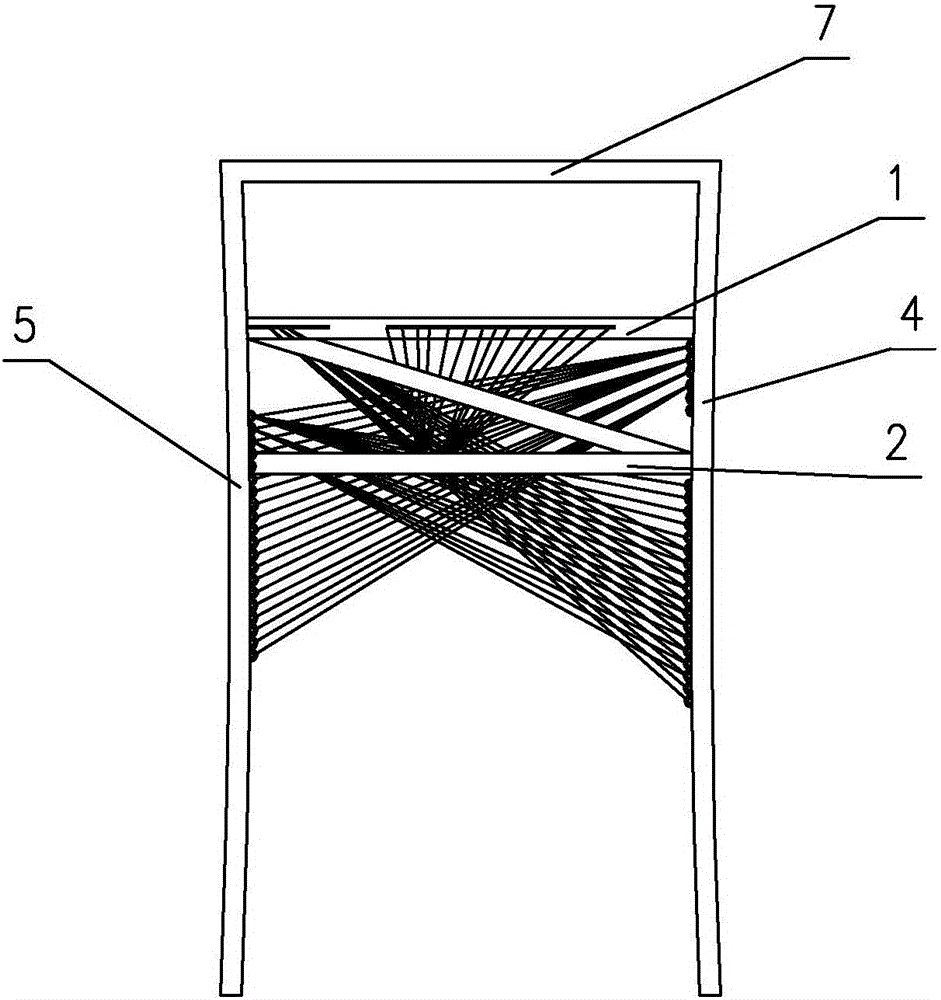

图2是本实用新型的右视图(右视且向右转动一定角度)；

图3是本实用新型的俯视图。

具体实施方式

如图1～3所示，是本实用新型一种绳编椅子，包括支撑框架和线绳，支撑框架包括椅面框和椅腿框，椅面框包括纵向的左安装杆1和右安装杆2以及横向的后安装杆3，椅腿框包括一对前后设置的U形框体，后安装杆3的两端连接在位于后方的U形框体4的两个竖向杆上，左安装杆1和右安装杆2的两端分别连接该对U形框体的竖向杆，线绳为多组且每组由数根线绳组成，各组线绳的一端连接在左安装杆1、右安装杆2和横向的后安装杆3上并沿着杆体的长度方向分布，每组线绳再向下集中绕过U形框体的竖向杆，且该竖向杆与固定该线绳端部的杆体相对，每组线绳的另一端连接在与其所绕过的竖向杆相对的另一竖向杆上，且沿该竖向杆的长度方向分布以使每组线绳在空间上构成两个平面，每组线绳的两个平面之间具有空隙以供其它组线绳的平面穿过从而使得各组线绳平面的相互交错成为人体坐卧的椅面。

左安装杆1、右安装杆2和后安装杆3处于同一水平面且位于U形框体4、5的上部，在后方的U形框体4的顶端设有靠背杆6，靠背杆6的两端与该U形框体4的两个竖向杆的顶端相连构成靠背，该对U形框体4、5的竖向杆的顶端通过扶手杆7对应连接构成扶手。

椅面框还包括前安装杆8，前安装杆8位于前方的U形框体5的上部，前安装杆8的两端与该U形框体5的两个竖向杆相连，前安装杆8与椅面框的其余杆体位于同一水平面上，在本实施例中，线绳为四组，每组线绳的颜色不同，其中一组线绳的一端连接在后安装杆3上，向前集中绕过前方的U形框体5的其中一个竖向杆再向后固定在后方的U形框体4的其中一个竖向杆上，该两个竖向杆相对设置；而另外两组线绳的一端分别连接在左安装杆1和右安装杆2上，向对面集中绕过其中一个竖向杆再固定在与该竖向杆相对的那个竖向杆上。在前安装杆8上且沿其长度方向固定有另一组线绳，该组线绳向下绕过与前安装杆8相对的竖向杆再反向固定在与其绕过的竖向杆相对的那个竖向杆上。

U形框体4、5的两个竖向杆相对弯曲成弧形杆，且扶手杆7也相对弯曲成弧形杆，进一步增强了美观性。在左安装杆1、右安装杆2、后安装杆3、前安装杆8以及U形框体4、5的竖向杆上设有固定环9，固定环9供每组线绳的两端绑系于其上以及每组线绳通过穿过固定环9实现绕过竖向杆。

本实用新型的实施方式不限于此，根据本实用新型的上述内容，按照本领域的普通技术知识和惯用手段，在不脱离本实用新型上述基本技术思想前提下，本实用新型还可以做出其它多种形式的修改、替换或变更，均落在本实用新型权利保护范围之内。
