一种童趣式鞋型袜子柜的制作方法

本实用新型属于商用设备领域，具体涉及一种童趣式鞋型袜子柜。

背景技术：

袜子，一种穿在脚上的服饰用品。《说文》：袜子，“足衣也”。它起着保护脚和美化脚的作用。袜子是总称，按原料分有棉纱袜、毛袜、丝袜和各类化纤袜等。按造型上有长统袜、中统袜、短统袜等，还有平口、罗口，有跟、无跟和提花、织花等多种式样和品种。

日常生活中人们的袜子是比较多的，存放就成了一个问题，在销售的时候也一样，很多袜子很占空间，通常的存放方法是将所有的袜子叠起来放在一个空间，但是相互之间有摩擦，而且存取比较繁琐。

同时，现在商场上的袜子柜不够新奇童趣，死板且与成人袜子柜无异，并且展示柜与放置柜大多分两个柜体，空间占用较大。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的童趣式鞋型袜子柜。

为实现上述目的，本实用新型采用的技术方案是：一种童趣式鞋型袜子柜，包括柜子本体，所述柜子本体的结构为鞋型结构，所述柜子本体的上端部固定设置有一插槽，所述插槽内设置有品牌商标，所述插槽下端部设置有一展示区域，所述展示区域的结构为长方形深槽，所述展示区域的下端部设置有放置区域，所述放置区域由若干个放置本体组成，所述放置本体为抽屉状结构，所述柜子本体的底端部均匀设置有行走装置。

进一步的，所述放置区域内均匀设置有若干个凹槽，所述凹槽内对称设置有导轨，所述放置本体的底端部对称设置有两个滑轮，所述滑轮与导轨进行配套连接，所述放置本体通过滑轮设置在放置区域的凹槽内，所述放置本体的外表面还设置有一把手，所述把手的结构为扁平长方体结构。

进一步的，所述行走装置包括滚轮，所述滚轮侧边还设置有一刹车片，所述行走装置固定设置在柜子本体底端部的四角落。

采用上述结构后，本实用新型有益效果为：

(1)本实用新型通过将柜子本体设计成鞋型结构，外形可爱，主题明显，更显童趣，同时在柜子本体上端部设置用于放置品牌商标的插槽，便于对袜子进行分类。

(2)本实用新型通过在柜子本体底端部设置行走装置，行走装置设置滚轮和刹车片，方便柜子本体的移动，同时，不使用时，可以将刹车片制停，能够有效的将柜子本体进行制停。

(3)本实用新型通过在柜子本体上设置展示区域和放置区域，有效的将展示和储存一体化结合，具有功能多样性，提高了空间利用率。

附图说明

图1为本实用新型的结构示意图；

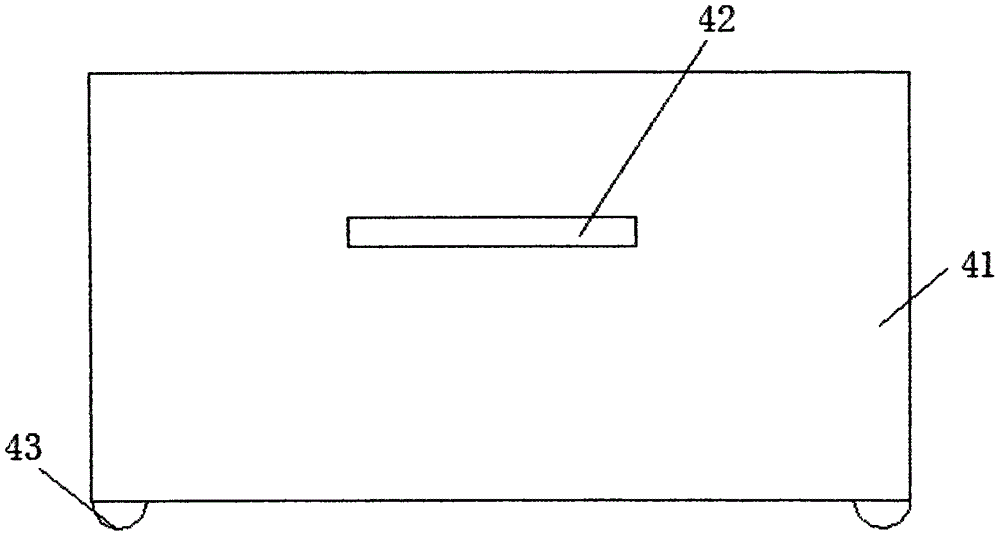

图2为本实用新型的放置本体结构示意图。

附图标记说明：

1、柜子本体；2、插槽；3、展示区域；4、放置区域；41、放置本体；42、把手；43、滑轮；5、滚轮；51、刹车片。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施方式仅用以解释本实用新型，并不用于限定本实用新型。

参看图1和图2，一种童趣式鞋型袜子柜，包括柜子本体1，柜子本体1的结构为鞋型结构，柜子本体1的上端部固定设置有一插槽2，插槽2内设置有品牌商标，插槽2下端部设置有一展示区域3，展示区域3的结构为长方形深槽，展示区域3的下端部设置有放置区域4，放置区域4由若干个放置本体41组成，放置本体41为抽屉状结构，柜子本体1的底端部均匀设置有行走装置。本实用新型通过将柜子本体1设计成鞋型结构，外形可爱，主题明显，更显童趣，同时在柜子本体1上端部设置用于放置品牌商标的插槽2，便于对袜子进行分类。

放置区域4内均匀设置有若干个凹槽，凹槽内对称设置有导轨，放置本体41的底端部对称设置有两个滑轮43，滑轮43与导轨进行配套连接，放置本体41通过滑轮43设置在放置区域4的凹槽内，放置本体41的外表面还设置有一把手42，把手42的结构为扁平长方体结构。本实用新型通过在柜子本体1上设置展示区域3和放置区域4，有效的将展示和储存一体化结合，具有功能多样性，提高了空间利用率。

行走装置包括滚轮5，滚轮5侧边还设置有一刹车片51，行走装置固定设置在柜子本体1底端部的四角落；本实用新型通过在柜子本体1底端部设置行走装置，行走装置设置滚轮5和刹车片51，方便柜子本体1的移动，同时，不使用时，可以将刹车片51制停，能够有效的将柜子本体1进行制停。

工作原理：使用时，将品牌商标放置在插槽2中，将立体袜放置在长方体凹槽的展示区域3内，将别的袜子储存在放置区域4中的放置本体41中，需要时，通过拉把手42，将抽屉状的放置本体41进行拉出，取出；不使用时，通过柜子本体1底端部的滚轮5进行柜子本体1的搬运。

以上所述，仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
