一种振动抱枕的制作方法

本实用新型涉及按摩装置技术领域，更具体地说是涉及一种振动抱枕。

背景技术：

抱枕作为家居生活中经常使用的物件，可以用来抱、枕、靠，对身体起到支撑效果。中医认为，睡眠不足会带来许多身心伤害：思考能力下降、反应能力与判断能力下降、免疫功能失调等。一定频率的振动会使人产生舒服的感觉，可以缓解疲劳，起到快速入眠，提高睡眠质量的效果。而一般的抱枕仅能起到支撑身体的效果，在抱、枕、靠的过程中始终保持静止，对于身体无法达到按摩放松的作用。

因此，对于本领域的技术人员来说，如何设计一种可以起到按摩作用的抱枕，帮助快速入眠，是目前需要解决的技术问题。

技术实现要素：

为解决上述技术问题，本实用新型提供了一种振动抱枕，包括柱状的芯体，所述芯体的内部设置振动马达，所述振动马达由设置于所述芯体外部的控制组件调节振动。

可选地，所述芯体呈长条状，所述芯体的横截面呈椭圆形，两端均为圆角。

可选地，所述芯体包括多层密度不同的填充物；最内侧的一层为高密度海绵层，所述振动马达安装于所述高密度海绵层内。

可选地，所述芯体由内向外依次为高密度海绵层、第一记忆海绵层、碎海绵层和第二记忆海绵层。

可选地，所述高密度海绵层与所述第一记忆海绵层之间、所述第一记忆海绵层和所述碎海绵层之间、所述碎海绵层和所述第二记忆海绵层之间均通过氯丁胶粘接。

可选地，所述芯体的外侧还设置加热层，所述加热层由所述控制组件控制发热。

可选地，所述加热层的外侧还套装枕套，所述枕套与所述加热层为一体式结构。

可选地，所述振动马达由微电机带动产生振动，所述控制组件通过改变输入电压调节所述振动马达的振动频率和振动强度。

可选地，所述振动马达的输入电压为DC-4.5V，采用Micro-USB接口为所述控制组件内的电源充电。

本实用新型提供的振动抱枕，包括柱状的芯体，芯体用于人、枕靠、抱，芯体的内部设置振动马达，振动马达工作时能够产生一定频率的振动，对人体实现按摩的作用。振动马达由控制组件调节振动，由控制组件控制振动马达是否发生振动，甚至是振动的形式。相对于传统的抱枕，本实用新型给出的振动抱枕不仅可以用于倚靠支撑，还可以对人体进行振动按摩，使用的体验更好。在睡觉时通过该抱枕产生规律的振动有助于快速入眠。

在一种具体的实施例中，在芯体外侧还设置加热层，除了振动按摩的作用以外，进行加热，起到舒筋活血的作用，冬天还能起到热水袋的作用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型振动抱枕一种具体结构下的立体透视图；

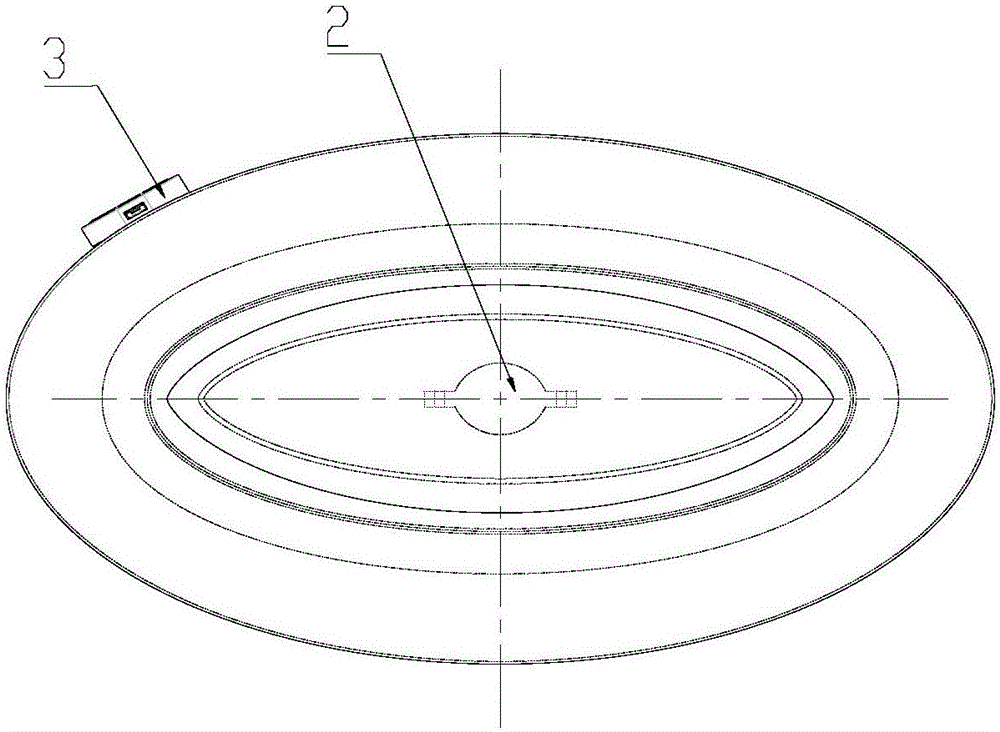

图2为图1的横截面剖视图；

图3为图1的部分纵截面剖视图。

其中：

芯体1、高密度海绵层11、第一记忆海绵层12、碎海绵层13、第二记忆海绵层14、振动马达2、控制组件3。

具体实施方式

本实用新型的核心在于提供一种振动抱枕，起到振动按摩的作用，可以帮助用户快速进入睡眠。

为使本领域技术人员更好地理解本申请的技术方案，本说明书将结合附图及具体的实施方式，对振动抱枕进行详细的说明。

如图1所示，为本实用新型振动抱枕一种具体结构下的立体透视图。该振动抱枕包括呈柱状的芯体1，芯体1作为整个抱枕的主体，对人体起稳定支撑的作用。芯体1由柔软的材料制成，受压变形贴合身体。芯体1的内部设置振动马达2，振动马达2工作时自身振动，进一步使芯体1振动，芯体1振动向外传递，使人体感受到，对人体形成持续的规律的振动按摩效果。采用本申请设计的振动抱枕，在睡觉时可以抱着枕头，打开芯体1外部设置的控制组件3，调节振动马达2振动，在合适的振动条件下可以帮助使用者快速进入睡眠状态，加快入睡过程，提高睡眠质量。控制组件3设置在外侧，可以方便维修更换。

具体地，本实用新型给出的芯体1整体呈长条状结构，芯体1的横截面呈椭圆形，两端的端部均为圆角，自然过渡，不产生突兀的尖角，使用舒适。如图2所示，为本实用新型振动抱枕一种具体结构的剖面图。抱枕近似于椭圆柱体，当然，芯体1设置为圆柱体也是可以的，都满足本实用新型的设计要求。长条形的芯体1可以更好地抱在怀中，并且在需要时可以方便实现折叠。

如图3所示，为本实用新型振动抱枕一种具体结构的半剖面结构图。为了使用户的使用体验更为舒适，芯体1由多层密度不同的填充物构成，位于最内侧的一层为高密度海绵层11。高密度海绵层11位于最内侧，其形状与芯体1整体的形状相似，高密度海绵层11及其外侧逐层叠加的填充物形成了芯体1，高密度海绵层11作为芯体1的基础。振动马达2安装在高密度海绵层11的中间，高密度海绵层11可以使振动马达2的振动效果更好地向外传递，将振动马达2一点的振动扩大为整个高密度海绵层11的振动，扩大振动范围。而高密度海绵层11外层低密度的填充物直接与人体接触，更为柔软，使用体验更加柔和。振动马达2通过一个壳体安装在高密度海绵层11内，壳体将振动马达2的位置进行限定。

更进一步地，芯体1由内向外依次为高密度海绵层11、第一记忆海绵层12、碎海绵层13和第二记忆海绵层14。高密度海绵层11的外侧包裹第一记忆海绵层12，第一记忆海绵层12的外侧填充设置碎海绵层13，碎海绵层13的外侧设置第二记忆海绵层14。第一记忆海绵层12和第二记忆海绵层14的材质相同，记忆海绵可以更好地与人体的曲线贴合，并给予良好的支撑，使人体感觉更为舒服。第一记忆海绵层12和第二记忆海绵层14之间设置的碎海绵层13用于增加柔软度，通过四层软硬不同的海绵层的相互组合，极大地提升了使用体验，即具有柔软舒适的体验，又能够对人体给予良好的支撑，并且内部的较硬的高密度海绵层11能够有效扩大振动范围，振动作用可以更好的向外传递。图3所示结构仅表示相对位置，每层海绵设置的厚度根据需要可进行改进。

在此基础上，高密度海绵层11、第一记忆海绵层12两层海绵之间通过氯丁胶粘接，第一记忆海绵层12、碎海绵层13两层海绵之间通过氯丁胶粘接，碎海绵层13和第二记忆海绵层14两层海绵之间通过氯丁胶粘接，粘接效果好并且不降低使用舒适度。

除了上述结构之外，本实用新型在芯体1的外侧还设置有加热层，加热层将第二记忆海绵层14包裹在内，加热层与控制组件3连接，由控制组件3控制发热。除了振动按摩作用之外，加热层还能对人体提供热量，起到舒筋活血的效果，冬天还可充当热水袋。加热层为通电发热的电热布。

在加热层的外侧套装枕套，枕套可与加热层固连为一体式结构，加热层在枕套的内部，枕套防止使用时弄脏芯体1，枕套弄脏后可单独拆下清洗。

更具体地，振动马达2由微电机带动产生振动，控制组件3通过改变输入振动马达2的电压，以达到调节振动马达2振动频率和振动强度的作用，振动马达2可以产生不同频率与强度的振动效果，通过不同频率与不同振幅的组合提供不同模式的振动效果，以适用于不同的按摩要求。

振动马达2输入电压可选用DC-4.5V，由独立的电源供电，电源设置在控制组件3内。为了方便家庭使用，电源选用可充电电池，采用Micro-USB接口进行充电，与多数智能手机的充电接口一致，通用性更好。Micro-USB接口可设置在控制组件3的侧面，如图2所示。

本实用新型提供的振动抱枕可以在抱、枕、靠的过程中对人体进行振动按摩，对人体的颈椎等处起到放松的效果。在睡觉时通过调整到合适的振动模式可以帮助尽快入睡。而外部的加热层工作时可加快血液流动，舒筋活血，达到一枕多用。
