一种多功能淋浴房的制作方法

本实用新型涉及卫浴用品领域，特别涉及一种多功能淋浴房。

背景技术：

随着城市化的进程加快，以及城市的人口急剧增加，使得城市住房的价格一直高居不下，小户型的住房因为价格较低受到人们的青睐。但是，小户型住房的卫生间空间较小，为充分利用空间，一般家庭的卫生间和浴室共用。由于蹲便器不占用地面以上的空间，因此成为小户型家庭卫生间的首选。

然而，在实际使用中，由于淋浴房内部设置有蹲便器，而蹲便器的开口较大，造成诸多的不便。首先，淋浴房内部的物品容易掉入蹲便器中。其次，淋浴时地面较滑，一旦脚滑到蹲便器开口中也容易造成脚受伤。第三，由于蹲便器的开口没有被覆盖，容易造成卫生间内充满臭味。

技术实现要素：

本实用新型之目的在于提出一种能够防止物品掉入、具有防滑功能、防止臭味散发且可以合理安排空间的多功能淋浴房。

为解决上述技术问题，根据本实用新型的第一方面，提供一种多功能淋浴房，包括底座与淋浴房主体，淋浴房主体包括底面板与玻璃门，其中，

所述淋浴房主体还包括盖板，其中，

所述底面板上设置有通孔，所述通孔的尺寸与蹲便器敞口的尺寸相匹配；

所述盖板的一端通过旋转轴设置在所述底面板上，所述盖板用于遮挡所述通孔；

所述玻璃门上靠近所述底座的底端上设置有铁槽；

并且，

所述底座上还设置有门卡条，所述门卡条上靠近所述玻璃门一侧设置有磁性装置。

根据本实用新型的第二方面，提供一种多功能淋浴房，其中，

所述盖板上远离所述旋转轴的一端设置有磁性装置，同时靠近所述旋转轴一侧的淋浴房主体的侧面板上设置有磁性装置；

其中，所述盖板向上翻转至靠近淋浴房主体的侧面板处会通过磁性装置吸附在淋浴房主体的侧面板上。

根据本实用新型的第三方面，提供一种多功能淋浴房，其中，所述磁性装置为磁条或铁条，

其中，所述盖板或淋浴房主体的侧面板上的磁性装置之一为磁条，所述盖板或淋浴房主体的侧面板上的磁性装置另一个为铁条；

或者，所述盖板或淋浴房主体的侧面板上的磁性装置均为磁条。

根据本实用新型的第四方面，提供一种多功能淋浴房，其中，所述盖板的上表面上设置有防滑装置。

根据本实用新型的第五方面，提供一种多功能淋浴房，其中，所述防滑装置为磨砂层或橡胶防滑层。

根据本实用新型的第六方面，提供一种多功能淋浴房，其中，所述防滑装置为凹凸状。

根据本实用新型的第七方面，提供一种多功能淋浴房，其中，所述盖板为ABS树脂或PVC。

根据本实用新型的第八方面，提供一种多功能淋浴房，其中，所述盖板上设置有拉环，用于在向上翻转时提拉所述盖板。

本实用新型的多功能淋浴房相比于现有技术具有如下优点:

1、本实用新型的多功能淋浴房的底面板上设置有通孔，其尺寸与蹲便器的开口尺寸相匹配，这样可以方便在淋浴房底部设置有蹲便器，使得淋浴房内既可以淋浴又可以充当卫生间，从而可以节省空间。

2、玻璃门的底部上设置有铁槽，淋浴房的底座上与玻璃门靠近的一侧设置有磁条，使用时可以通过磁条将玻璃门吸附在底座上，从而使得在淋浴房内部进行淋浴或入厕时处于安全的密闭环境。

3、在盖板的上表面上还设置有防滑装置，这样可以防止在洗澡间不小心踩到多功能淋浴房盖板发生滑倒的现象出现。

附图说明

图1为本实用新型的多功能淋浴房的截面示意图；

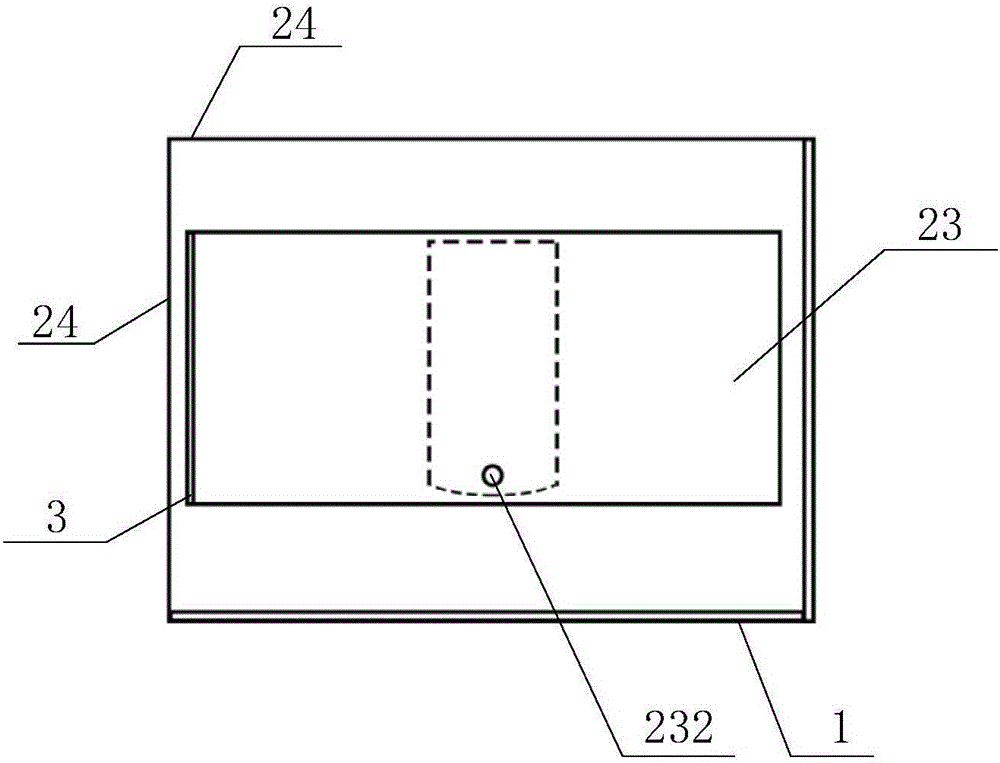

图2为本实用新型的多功能淋浴房的俯视图；

图3为本实用新型的多功能淋浴房的底部局部示意图。

附图标记说明：

1、底座 11、门卡条 2、淋浴房主体

21、底面板 211、通孔 22、玻璃门

221、铁槽 23、盖板 231、防滑装置

232、拉环 24、侧面板 3、旋转轴

4、磁性装置

具体实施方式

为使本实用新型的目的、技术方案及优点更加清楚明了，下面结合具体实施方式并参照附图，对本实用新型进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构及技术的描述，以避免不必要地混淆本实用新型的概念。

图1为本实用新型的多功能淋浴房的截面示意图，图2为本实用新型的多功能淋浴房的俯视图，如图1和图2所示，本实用新型提供了一种多功能淋浴房，包括底座1与淋浴房主体2，淋浴房主体2包括底面板21与玻璃门22，此外，淋浴房主体2还可以包括盖板23。其中，底面板21上设置有通孔211，该通孔211的尺寸与普通使用的蹲便器敞口的尺寸相匹配。上述盖板23的设置为了防止在洗澡时物品掉落入通孔211中或者防止人脚不慎滑入通孔211造成摔伤的现象。需要说明的是，可以在通孔211下方设置有蹲便器，这样设置是为了可以充分利用洗澡间内的空间，从而可以为在大城市中生活的人们合理规划洗澡间内的空间布局，既可以充当卫生间，又可以充当洗澡间。为了在洗澡时可以遮盖住蹲便器，为此将盖板23设置在淋浴房主体2的底面板21上，并且为了方便移动盖板23，将盖板23的一端通过旋转轴3设置在底面板21上，该盖板23用于遮挡住通孔211。

此外，图3为本实用新型的多功能淋浴房的底部局部示意图，如图3所示，为了洗澡时的密封性与安全性，玻璃门22上靠近底座1的底端上设置有铁槽221，并且，底座1上还设置有门卡条11，该门卡条11上靠近玻璃门22一侧还设置有磁性装置4。这样设置是为了在入厕时或洗澡时可以将玻璃门22关闭严实，从而保障人身安全隐私。

在本实用新型的进一步实施例中，盖板23上远离旋转轴3的一端可以设置有磁性装置4，同时靠近旋转轴3一侧的淋浴房主体2的侧面板24上设置有磁性装置4。其中，盖板23向上翻转至靠近淋浴房主体2的侧面板24处会通过磁性装置4吸附在淋浴房主体2的侧面板24上。需要说明的是，淋浴房侧面板24可以是自身一个侧面板24，也可以是墙壁，此时蹲便器设置在靠近淋浴房内部其中一个侧面板24处，或靠近其中一个墙壁处。

进一步地，在盖板23上或者淋浴房主体2的侧面板24上的磁性装置4可以为磁条或铁条，也可以设置为含有磁粉的其他磁性装置4，或者为其他具有磁性的装置。其中，盖板23或淋浴房主体2的侧面板24上的磁性装置4之一为磁条，盖板23或淋浴房主体2的侧面板24上的磁性装置4另一个为铁条。或者，盖板23或淋浴房主体2的侧面板24上的磁性装置4均为磁条。

在本实用新型的进一步实施例中，可以将盖板23的材质设置为ABS树脂或PVC。需要说明的是，ABS树脂即丙烯腈-苯乙烯-丁二烯共聚物，另外ABS材料是一种强度高、韧性好、易于加工成型的热塑型高分子材料，因为其强度高、耐腐蚀、耐高温，所以常被用于制造塑料外壳。另外，PVC材料具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性，并且对氧化剂、还原剂和强酸都有很强的抵抗力。由于在盖上多功能淋浴房盖后，会出现成人或儿童站立在多功能淋浴房盖上的情况，因此盖板23选用ABS树脂材料或PVC材料，这样可以保证使用者的人身安全。

在本实用新型的进一步实施例中，由于盖板23是用于盖住多功能淋浴房主体2的底面板21上的通孔211，使用时其上表面与外界接触，即洗澡时人会踩在上面，为了安全性与实用性，在盖板23的上表面上可以设置有防滑装置231。例如：可以在盖板23的上表面通过喷漆处理，或者在其表面覆盖一层防滑层，具体地，可以设置为磨砂防滑层或橡胶防滑层，或者为其他防滑处理措施，即只要起到防滑作用即可。

此外，还可以将防滑装置231进行结构上的改进，例如可以将防滑装置231的外形设置为凹凸状，具体地，设计成凹凸状的密集的小突起，防止人在洗澡时出现滑倒的现象。

在本实用新型的进一步实施例中，可以在盖板23的上表面上设置有拉环232，该拉环232用于在将盖板23向上翻转时提拉盖板23，这样设置是为了方便提拉盖板23，从而可以从底面板21上快速的提拉起盖板23。

应当理解的是，本实用新型的上述具体实施方式仅仅用于示例性说明或解释本实用新型的原理，而不构成对本实用新型的限制。因此，在不偏离本实用新型的精神及范围的情况下所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。此外，本实用新型所附权利要求旨在涵盖落入所附权利要求范围及边界、或者这种范围及边界的等同形式内的全部变化及修改例。
