一种带防雾镜的淋浴屏的制作方法

本实用新型涉及一种淋浴屏，具体是一种带防雾镜的淋浴屏。

背景技术：

常见的淋浴套件主要包含手持花洒，头顶花洒，出水龙头和淋浴杆等组件，这种淋浴套件功能单一，用户体验不佳；现在具备侧喷按摩，头顶瀑布等多种花样出水方式的淋浴屏越来越受到大众欢迎，但是目前市场上销售的淋浴屏大多数没有配备镜子，不能满足用户在淋浴时照镜子的需求，特别是女性用户看重该需求。

少数市场上销售的淋浴屏配备了普通镜子，但是在冬天气温低的时候淋浴，镜子上会起雾模糊，这时候照镜子需要反复不断的擦拭清除雾气，非常不方便。这也是大多数淋浴屏没有配备镜子的原因所在。

在镜子背面贴上电热膜可以实现防雾功能，这种防雾镜基于电加热方式，需要在镜子背后布线接电，不但安装麻烦，而且安全性不高，存在漏电触电的安全隐患。

技术实现要素：

本实用新型的目的旨在提供一种带防雾镜的淋浴屏，使得用户在享受侧喷按摩，头顶瀑布等多种花样出水方式淋浴的同时，可以随时安全方便的使用镜子，并且不会受到镜子起雾模糊的干扰。

这种带防雾镜的淋浴屏，包括淋浴屏主体1，头顶花洒2，手持花洒3，侧喷出水4和水阀开关5，淋浴屏主体侧部设有镜子6-1，镜子背面设有热水空腔6-3，热水空腔为弯曲水管或扁平水箱，热水空腔上设有进水口6-4和出水口6-5。热水空腔上的进水口与浴室热水出口连接，热水空腔上的出水口与水阀开关的热水入口连接。淋浴时热水流经镜子背面的热水空腔，热水空腔具有良好的导热性能，能将热量传导到镜子上，使得镜子温度升高，从而具备防雾能力。

镜子背面的热水空腔与镜子之间设有导热材料6-2，导热材料包括导热胶，导热板和导热膜其中一种或多种。热水空腔，导热材料和镜子背面紧密贴合，使得热量更加快速，更加均匀的传导到镜子上。

热水空腔的背面设有保温隔热材料6-6，保温隔热材料包括保温棉，保温胶，保温膜，隔热板，隔热胶，隔热膜，泡沫胶其中一种或多种。保温隔热材料贴合覆盖在热水空腔的背面，隔热保温，降低热量的流失浪费。

上述淋浴屏的防雾镜利用淋浴时的热水对镜子进行同步加热，镜子温度升高就能产生防雾效果，淋浴完关水后镜子能在一定时间内保持住温度，即保持防雾效果，这样完全摆脱了镜子起雾的困扰，不需人工操作干预，使用非常方便；并且不需要接电用电，安全可靠，节能环保。

上述防雾镜和淋浴屏整合设计为一个整体，对用户而言，安装非常简单方便，钉好固定螺丝，接好冷热水管后挂上淋浴屏即可。

附图说明

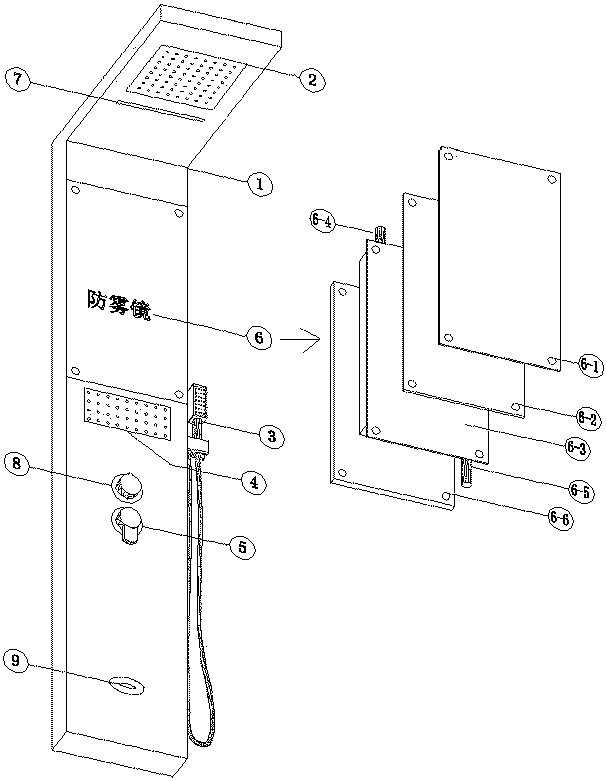

图1为本实用新型实施例1的结构示意图。

图2为本实用新型实施例2的结构示意图。

图中1.淋浴屏主体，2.头顶花洒，3.手持花洒，4.侧喷出水，5.水阀开关，6.防雾镜，7.瀑布出水，8.出水选择旋钮，9.下出水，6-1.镜子，6-2.导热材料，6-3.热水空腔，6-4.进水口，6-5.出水口，6-6.隔热保温材料。

具体实施方式

【实施例1】下面结合附图1和实施例1对本实用新型作进一步描述。如附图1所示，淋浴屏主体1的外形和阿拉伯数字“7”相似，分为横的顶部和竖的侧部。顶部的安装高度一般在1900mm至2100mm之间，安装时根据用户的身高和喜好调整安装高度。侧部贴着墙面安装，管道线路隐藏在侧部主体的内部。

淋浴屏主体1上设有多个淋浴出水口，提供多种淋浴方式。顶部设有头顶花洒2，优选大尺寸花洒，提供覆盖全身的雨淋式淋浴。顶部还设有瀑布出水口7，仿照瀑布的效果，水流一泻而下，提供瀑布式淋浴。侧部设有手持花洒3和侧喷出水4，淋浴时对用户身体躯干进行喷水淋浴和喷水按摩，提供多方位的淋浴体验。侧部下面还设有下出水9，可以用来洗脚冲脚，也可当普通接水龙头使用。侧部还设有水阀开关5和出水选择旋钮8，其高度距离地面一般为900mm至1400mm之间，方便用户操作控制。

侧部设有镜子6-1，因安全起见优选防爆浴室镜，镜子的尺寸和位置以满足用户淋浴时头部位于镜子的中央为优，镜子四角穿孔，通过铆钉固定。镜子背面的热水空腔6-3采用蛇形弯曲热水管，选用具有良好导热性能的铜管，管外径约6mm至12mm左右，管壁约0.4至0.8mm左右。热水管两端分别为进水口6-4和出水口6-5，进水口和出水口配有转接头用于连接通用的编织管或胶管，进水口与浴室热水出口连接，出水口与水阀开关的热水入口连接。蛇形弯曲热水管通过导热材料6-2粘接在镜子背面，紧密贴合，导热材料可选导向率高的导热胶。蛇形弯曲热水管背后覆盖保温隔热材料6-6，保温隔热材料可选具有保温隔热功能的泡沫胶，除了保温隔热之外，同时可起到支撑固定的作用。

【实施例2】下面结合附图2和实施例2对本实用新型作进一步描述。如附图2所示，实施例2与实施例1相比较，区别在于实施例2中防雾镜的热水空腔6-3采用的是扁平热水箱，选用具有良好导热性能的铜或者304不绣钢作为原材料，通过一体成形或无缝焊接加工而成。热水箱设有进水口6-4和出水口6-5，分别连接浴室热水出口和水阀开关的热水入口。同样的，热水箱通过导热材料6-2紧密贴合在镜子背面，热水箱背面覆盖保温隔热材料6-6。实施例2的淋浴屏主体1，头顶花洒2，手持花洒3，侧喷出水4，水阀开关5，瀑布出水7和出水选择旋钮8等，和实施例1相同。
