一种防锅盖自动打开的炒菜机的制作方法

本申请涉及但不限于烹饪设备，尤其是一种防锅盖自动打开的炒菜机。

背景技术：

现有技术中，目前市场上的电烹饪器具如炒菜机，上盖通常是做成了玻璃盖结构，用螺钉或者铆接的工艺紧固在把手上，用户在使用完后，通过使用抹布擦拭以达到清洗功能。现有技术中提出了一种炒菜机结构，如图1所示；该炒菜机披露了连同玻璃盖在内的整个上盖与煲体分离结构，利用连接铰座与上盖的插接装配关系，能够快速轻松的将上盖从锅体上拆卸下来，从而便于清洗。

但是，该结构存在一个缺陷：玻璃盖与内胆之间是直接接触闭合，当食材在内胆中被搅拌铲翻炒转动的时候，遇到较大且硬的食材比如排骨，在受力不均的情况下，搅拌铲会在排骨阻碍下得到一个向上的力。这样就会使得玻璃盖与内胆之间出现开合张口的现象，大量水汽及油烟也会从该张口缝隙逃逸出来，给用户带来困扰。

技术实现要素：

本申请解决的技术问题是提供一种防锅盖自动打开的炒菜机，能够有效克服现有技术中存在的缺陷，能够实现优化炒菜机的整体结构，能够有效防止锅盖在使用过程中的意外打开，能够提高炒菜机的运行稳定性。

为解决上述技术问题，本申请提供了一种防锅盖自动打开的炒菜机，包括锅体、锅盖以及内胆，所述锅盖设置在所述锅体上，所述内胆设置在所述锅体内；所述锅盖上设置有驱动装置，所述驱动装置与搅拌装置相连，所述搅拌装置伸入所述内胆内；所述锅盖的边缘设置有磁铁或者磁感部件，所述内胆的对应位置设置有磁感部件或者磁铁。

上述防锅盖自动打开的炒菜机，还可具有如下特点，

所述锅盖的边缘处设置有金属包边，所述金属包边与所述锅盖之间的腔体设置为容纳腔，所述磁铁或者磁感部件设置在所述容纳腔内。

上述防锅盖自动打开的炒菜机，还可具有如下特点，所述金属包边设置有弧形曲面，所述弧形曲面设置为配合所述内胆的弧形锅檐。

上述防锅盖自动打开的炒菜机，还可具有如下特点，所述磁感部件设置为铁部件。

上述防锅盖自动打开的炒菜机，还可具有如下特点，所述磁感部件设置为YH21CT材质部件。

上述防锅盖自动打开的炒菜机，还可具有如下特点，所述容纳腔设置有限位结构，所述限位结构设置为限制所述磁铁或者磁感部件滑动。

上述防锅盖自动打开的炒菜机，还可具有如下特点，

所述限位结构设置为防滑胶垫，所述防滑胶垫设置在所述磁铁或者磁感部件的两侧并挤压填充在所述容纳腔内；或者，所述限位结构设置为限位腔体，所述限位腔体设置为卡紧所述磁铁或者磁感部件。

上述防锅盖自动打开的炒菜机，还可具有如下特点，

所述防滑胶垫设置为硅胶胶垫。上述防锅盖自动打开的炒菜机，还可具有如下特点，所述锅盖设置为玻璃盖。

上述防锅盖自动打开的炒菜机，还可具有如下特点，

所述锅盖的一端与所述锅体通过铰接连接结构连接，所述磁铁或者磁感部件位于锅盖的另一端，所述铰接连接结构与所述磁铁或者磁感部件相对设置。

本申请上述技术方案具有如下有益效果：

本申请中通过上述磁吸结构布局，能够使得结构简约不复杂，磁吸的方式能够避免结构的复杂化，从而避免在厨房电烹饪器具上油烟的干扰，使其更易擦拭清洁。上述磁铁内嵌入金属包边中的容纳腔，该工艺上的应用效果极佳，极简的结构从工艺上解决了磁铁的安装放置问题，使得磁铁能置于玻璃盖与金属包边的容纳腔中。上述金属包边与内胆的配合关系，配合完整无干涉零间隙保证了磁铁与内胆的作用力一致，金属包边与内胆的结合部需要平整且接触面积要大，这样磁吸效果才能发挥到最大。上述内胆材质的选用，感磁材质与磁铁感应吸引，本实施例中的感磁材质是选用YH21CT材质，该材质具有高抗腐蚀性且感磁性能佳。上述磁铁限位的结构方式，新增的两个防滑胶垫位于磁铁两侧，起到固定限位的作用，在容纳腔中利用硅胶的摩擦力大且柔性的特质将磁铁固定于玻璃盖与金属包边的容纳腔中，同时又避免了玻璃盖中钢化玻璃容易受单点应力而破裂的风险。

本申请的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型实施例而了解。本申请的目的和其他优点可通过在说明书、权利要求书以及附图中所特别指出的结构来实现和获得。

附图说明

附图用来提供对本申请技术方案的进一步理解，并且构成说明书的一部分，与本申请的实施例一起用于解释本申请的技术方案，并不构成对本申请技术方案的限制。

图1为现有技术中的炒菜机；

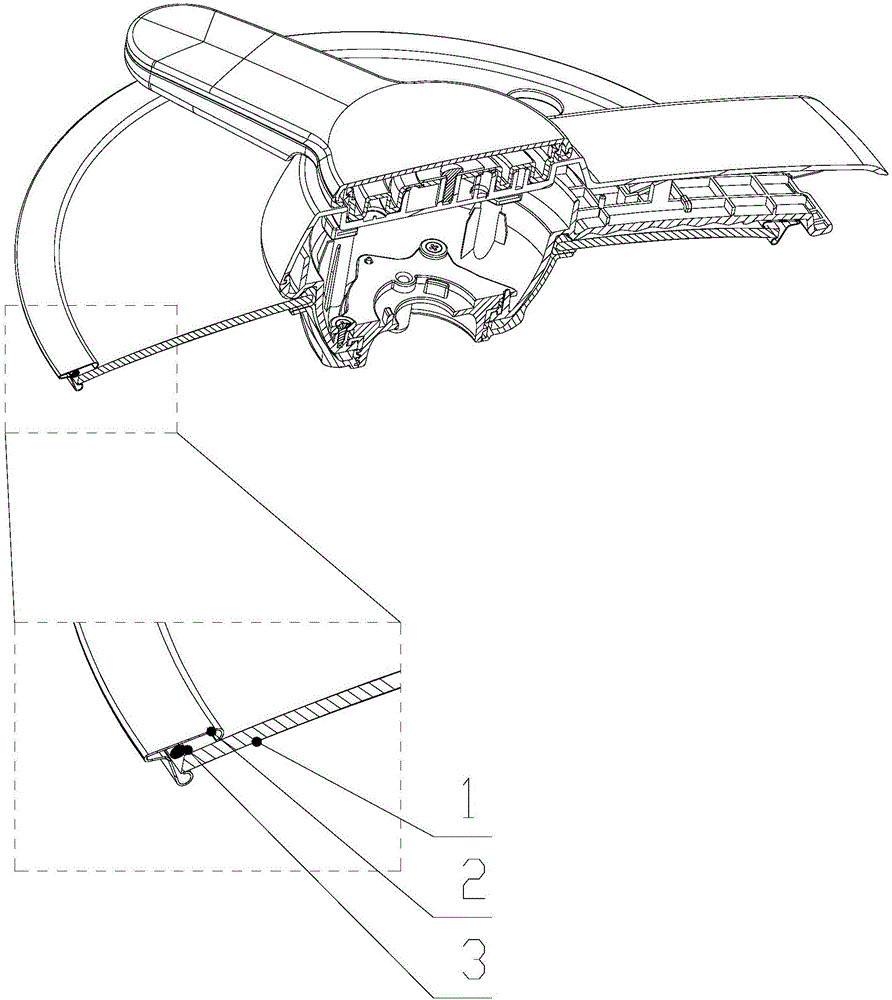

图2为本实用新型实施例的锅盖结构剖视图；

图3为本实用新型实施例的磁铁安装示意图；

图4为本实用新型实施例的锅盖内胆连接处的剖视图；

图5为本实用新型实施例的金属包边示意图；

图6为本实用新型实施例的磁铁安装区域图。

具体实施方式

下文中将结合附图对本申请的实施例进行详细说明。需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互任意组合。

结合图2、图3、图4、图5所示，

本实用新型实施例提供了一种防锅盖自动打开的炒菜机，包括锅体、锅盖以及内胆，锅盖设置在锅体上，内胆设置在锅体内；锅盖上设置有驱动装置，驱动装置与搅拌装置相连，搅拌装置伸入内胆内；锅盖的边缘设置有磁铁或者磁感部件，内胆的对应位置设置有磁感部件或者磁铁。

具体操作中，上述磁吸结构的设置，通过磁铁与磁感部件之间的磁力，能够有效保证锅盖与内胆之间的连接稳定性，能够有效避免拌铲翻炒转动较大且硬的食材比如排骨，受力不均所致的锅盖与内胆之间出现开合张口的现象发生。

另外，上述磁感部件可以设置为铁部件；优选地，上述磁感部件可以设置为YH21CT材质部件。上述磁感部件是一种由磁感应的不锈铁材质制成，该材质的特殊性就决定了其与磁铁能够达到相互吸引的目的，同时在高温高湿等恶劣环境下不会降低其特性。

优选地，为了优化磁吸结构在锅盖上的安装结构形式；上述锅盖的边缘处设置有金属包边2，金属包边2与锅盖之间的腔体设置为容纳腔，磁铁或者磁感部件3设置在容纳腔内。另外，锅盖可以设置为玻璃盖1，上述玻璃盖1能够便于食物在炒制过程中的实时观测；上述玻璃盖1优选为耐高温的钢化透明玻璃，厚度4mm。

具体操作中，上述玻璃材质的锅盖不能设置现有技术中的卡扣结构，同时，上述玻璃材质的锅盖也不能开具槽体结构以容纳磁吸部件；为了克服这一技术问题，本申请通过优选设置的金属包边2，实现了磁吸结构与玻璃盖1之间的优化连接。金属包边2包裹玻璃盖1的四周一圈，能够起到美观与保护的作用，本实施例是在金属包边2中预设了一个容纳腔A，容纳腔A的预留为磁吸部件提供了放置区域。

优选地，为了提高锅盖与内胆5之间的贴合度；上述金属包边2设置有弧形曲面，弧形曲面设置为配合内胆5的弧形锅檐。进一步的，为了能够提高金属包边2内设置的磁吸部件的稳定性；上述容纳腔设置有限位结构，限位结构设置为限制磁铁或者磁感部件滑动。

具体操作中，限位结构可以设置为防滑胶垫4，防滑胶垫4设置在磁铁或者磁感部件3的两侧并挤压填充在容纳腔内；或者，限位结构也可以设置为限位腔体，限位腔体设置为卡紧磁铁或者磁感部件3。其中，防滑胶垫4设置为硅胶胶垫，其放置于金属包边2的容纳腔A中且位于磁铁的左右两侧，起到限位磁铁的作用，从而避免高温磁铁在容纳腔A中产生随弧度旋转而滑动偏移。

本申请中，上述锅盖的一端与锅体通过铰接连接结构连接，磁铁或者磁感部件位于锅盖的另一端，铰接连接结构与磁铁或者磁感部件相对设置，磁吸结构与铰接连接结构之间的夹角为180°，此种布局方式，能够实现锅盖与内胆之间的最佳均衡受力。

相应的，本申请中，还提供了另外一种布局方式，设置有两组磁吸结构、一组铰接连接结构；其中，磁吸结构与铰接连接结构之间的夹角为120°，此种布局方式，也能够实现锅盖与内胆之间的均衡受力，但其均衡效果较差于上述夹角180°的布局方式。

另外，本申请中，还提供了另外一种磁吸结构的布局方式，如图6所示，在图示的±72°区域范围内安装磁吸结构，该区域范围是阻止玻璃盖与感磁内胆之间被食材顶开的有效区域，在该区域中设置磁吸结构若干，同样能够实现防止锅盖自动打开的发生。

综合上述三种布局方式，磁吸结构与铰接连接结构之间的夹角为180°的布局方式，能够实现锅盖与内胆之间的最佳均衡受力。

本申请还可以提供有如下方案，以实现较大的块状食物的搅拌；驱动装置与控制电路电连接；控制电路设置有正反转切换电路，正反转切换电路设置为，控制所述驱动装置驱动所述搅拌叶片正转或者反转。

具体操作中，当锅内搅拌铲在转动碰触到食材硬物的时候，锅盖由此产生一个向上的顶力，通过电机程序上设置的正反转功能，其受到向上顶力过大且又不足以克服玻璃盖1与内胆5之间的磁力情况下，搅拌铲会得到力度信号进行反转以避开硬物阻挡，这样无论锅内的硬物给搅拌铲阻力有多大，都不会造成玻璃盖1上磁铁克服对内胆5的磁力而开盖张口，其正反转确保了稳定搅拌状态。通过上述正反转电路的设置，能够避免较大的块状食物单侧受力卡住所引起的锅盖开启现象，能够通过作用力作用于块状食物的两侧，以继续顺利搅拌食物，以避免其卡住所造成的锅盖开启现象发生。

本申请通过玻璃盖1的四周进行金属包边2，且在金属包边2中预设容纳腔A，预设的容纳腔A正好能容纳高温磁铁及限制其位的防滑胶垫4，以不改变结构的状态下达到止开盖目的，同时也没有影响到产品外观。另外，由于整个磁铁是包裹在金属包边2与玻璃盖1中，所以整个盖子无论是外观完整流畅还是清洗清洁都体现出了简约而实用的效果；再将盖子与感磁内胆5进行磁感应吸合便达到了工作状态下止开盖的作用。

本申请中通过上述磁吸结构布局，能够使得结构简约不复杂，磁吸的方式能够避免结构的复杂化，从而避免在厨房电烹饪器具上油烟的干扰，使其更易擦拭清洁。上述磁铁内嵌入金属包边中的容纳腔，该工艺上的应用效果极佳，极简的结构从工艺上解决了磁铁的安装放置问题，使得磁铁能置于玻璃盖与金属包边的容纳腔中。上述金属包边与内胆的配合关系，配合完整无干涉零间隙保证了磁铁与内胆的作用力一致，金属包边与内胆的结合部需要平整且接触面积要大，这样磁吸效果才能发挥到最大。上述内胆材质的选用，感磁材质与磁铁感应吸引，本实施例中的感磁材质是选用YH21CT材质，该材质具有高抗腐蚀性且感磁性能佳。上述磁铁限位的结构方式，新增的两个防滑胶垫位于磁铁两侧，起到固定限位的作用，在容纳腔中利用硅胶的摩擦力大且柔性的特质将磁铁固定于玻璃盖与金属包边的容纳腔中，同时又避免了玻璃盖中钢化玻璃容易受单点应力而破裂的风险。上述正反转的设置，确保搅拌铲正反转状态下所受的向上顶力小于玻璃盖磁铁对内胆的磁力关系，确保全程工作状态下，不会出现开盖张口而出油烟外溢的现象，能够提高设备烹饪过程中的稳定性。

本领域的技术人员应该明白，虽然本实用新型实施例所揭露的实施方式如上，但所述的内容仅为便于理解本实用新型实施例而采用的实施方式，并非用以限定本实用新型实施例。任何本实用新型实施例所属领域内的技术人员，在不脱离本实用新型实施例所揭露的精神和范围的前提下，可以在实施的形式及细节上进行任何的修改与变化，但本实用新型实施例的专利保护范围，仍须以所附的权利要求书所界定的范围为准。
