可拆装的挂式书架的制作方法

本实用新型涉及书架，特别涉及一种可拆装的挂式书架。

背景技术：

书架在日常生活中应用非常广泛，能够很好的整理放置书籍，非常实用便捷。目前书架的种类繁多，也有着一些简易的桌面书架，由于桌子的空间狭小，书架放置在桌面上，使得本就狭小的桌子更加不好放置其他的物品，大大占用了桌面空间。

技术实现要素：

针对现有技术的不足之处，本实用新型提供一种可拆装的挂式书架，它针对需求能够方便的将书架悬挂在前壁上或者放置在桌面上，使用灵活，能够更好的利用空间。

为达到上述之目的本实用新型提供的技术方案是：一种可拆装的挂式书架，包括悬挂部和书架本体，所述悬挂部与书架本体装配连接，所述书架本体包括后板、侧板以及底板，所述侧板安装在底板两侧，所述后板两端与侧板固定连接，后板底端与底板固定相连，所述悬挂部包括安装块和连接块，所述连接块安装在后板后壁，所述安装块的前壁分布有与连接块相适配的导槽，所述导槽贯通安装块顶面，所述导槽槽壁设有卡槽，所述连接块的侧壁设有与卡槽相适配的卡块，所述侧板包括固定板和伸缩板，所述固定板设有贯通顶面的通槽，所述伸缩板装配在通槽内腔并且伸出通槽开口。

进一步地，所述伸缩板的底部侧壁设有装配孔，所述装配孔开口向内翻边，所述装配孔内设有卡接块，所述卡接块伸出装配孔开口，所述卡接块与装配孔底面之间设有压簧。

进一步地，所述通槽的槽壁分布有与卡接块凸出端相适配的卡接孔，所述卡接孔贯通固定板侧壁。

进一步地，所述安装块设有安装孔，所述安装孔位于导槽外侧，所述安装孔贯通安装块前后壁。

进一步地，所述底板的表面和底面均设有软垫。

与现有技术相比，具有以下有益效果：

本实用新型能够方便的将书架本体悬挂在墙壁上，同时也能便捷将书架本体从悬挂部拆卸放置在桌面上，使用更加灵活，能够更好的利用空间；再者，所述书架本体的侧板能够方便的上下延伸，针对不同高度的书籍，能够方便的调节侧板的高度，使得书籍不易从书架滑落，能够更好的保护书籍。

附图说明

图1为本实用新型结构示意图。

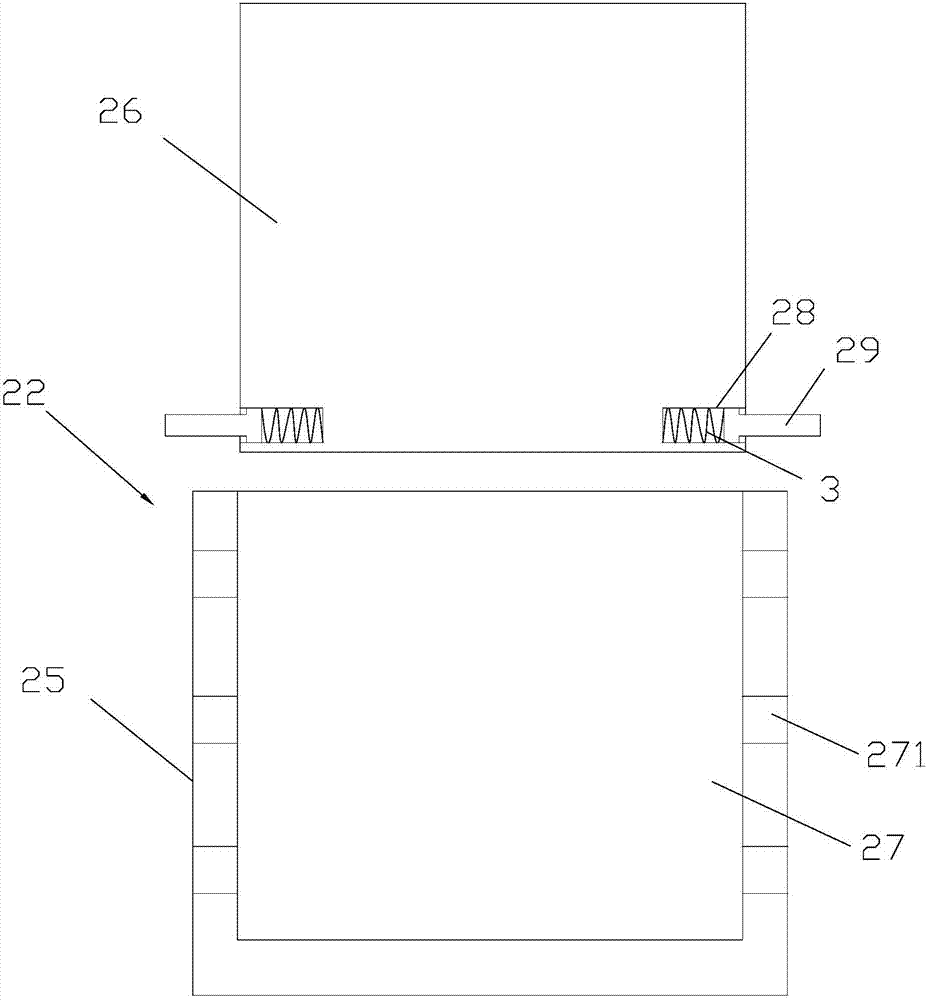

图2为本实用新型侧板内部结构示意图。

下面结合附图对本实用新型作进一步的详细说明。

具体实施方式

如图1和图2所示，一种可拆装的挂式书架，包括悬挂部1和书架本体2，所述悬挂部1与书架本体2装配连接，所述书架本体2包括后板21、侧板22以及底板23，所述侧板22安装在底板23两侧，所述后板21两端与侧板22固定连接，后板21底端与底板23固定相连，针对需求能够方便的将书架悬挂在墙壁上或者放置在桌面上，使用灵活，同时所述底板23的表面和底面均设有软垫24，放置在桌面上的时候能够增加与桌子之间的摩擦力，不会随意滑动，并且将书籍放置在书架的时候，软垫24具有很好的缓冲性能，能够减少书籍和书架磨损损坏。

所述悬挂部1包括安装块11和连接块12，所述安装块11设有安装孔13，所述安装孔13位于导槽14外侧，所述安装孔13贯通安装块11前后壁，通过安装孔13，能够牢固的件悬挂部1固定在墙壁上，不易脱落；所述连接块12安装在后板21后壁，所述安装块11的前壁分布有与连接块12相适配的导槽14，所述导槽14贯通安装块11顶面，所述导槽14槽壁设有卡槽15，所述连接块12的侧壁设有与卡槽15相适配的卡块16，通过连接块12使得所述书架本体2能够方便的装配在安装块11上，并且也能方便的将书架本体2与安装块11拆离，放置在桌面上，使用灵活，能够更好的利用空间。

所述侧板22包括固定板25和伸缩板26，所述固定板25设有贯通顶面的通槽27，所述伸缩板26装配在通槽27内腔并且伸出通槽27开口，所述伸缩板26的底部侧壁设有装配孔28，所述装配孔28开口向内翻边，所述装配孔28内设有卡接块29，所述卡接块29伸出装配孔28开口，所述卡接块29与装配孔28底面之间设有压簧3，所述通槽27的槽壁分布有与卡接块29凸出端相适配的卡接孔271，所述卡接孔271贯通固定板25侧壁，针对不同高度的书籍，能够方便的调节侧板22的高度，更好的固定书籍，使得书籍不易从书架滑落，能够更好的保护书籍。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
