衣柜的制作方法

本实用新型涉及家具领域，特别是一种衣柜。

背景技术：

现有衣柜为了使其内部空间可以得到有效利用，经常会把柜体内通过隔断分段呈多个腔体，在设计上，衣柜为单个和多个立式的柜体并排牌了组成，每个单独的立式柜体的门板为竖直放置的条状板式结构。在存取柜体内物品时，需要打开柜门才能取出，无论需要取出哪个腔体内的物品，都需要打开整个柜门，尤其是在有锁的衣柜上，非常的不方便。尤其是有些衣柜，上端放衣服，下端放鞋，长期存储时，需要放入不同的防虫固体挥发剂，如果是一体门板，很难达到密封，即使可以密封，打开柜门、关闭柜门的一刻会有很强烈的气流进入柜体，发生明显的气体交换，影响密封效果。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种衣柜。具体设计方案为：

一种衣柜，包括柜体，所述柜体内通过隔板分为多个腔体，每个腔体的前端均安装有柜门，所述柜门的上端设有上门把手，所述柜门的下端设有下门把手，上下相邻的两个柜门的上门把手与下门把手形成圆形凹槽结构，所述圆形凹槽结构内镶嵌有扣手。

所述上门把手、下门把手均为半圆形结构凹槽，所述扣手为半圆形结构嵌块，所述扣手嵌入与所述上门把手、下门把手所形成的半圆形结构凹槽相契合。

所述上门把手、下门把手上均安装有半环形结构的滑道，所述扣手的外侧为向内凹陷的弧形结构，所述弧形结构上镶嵌有垫片，所述垫片与滑道滑动连接，所述垫片的前端、后端均嵌入所述上门把手、下门把手中。

所述隔板通过衬梁固定于所述柜体内，所述隔板与所述柜体插嵌连接，所述衬梁的数量为多组，所述多组衬梁沿垂直方向在所述柜体内呈直线阵列分布。

所述隔板的下端安装有储物组件，所述储物组件包括抽屉、挂杆、挂栏，所述储物组件与所述隔板滑动连接，所述储物组件可以沿前后方向滑动。

所述隔板的前端设有密封条，所述密封条与所述隔板粘接连接，所述密封条与所述柜门相接触，所述柜门与柜体通过弹簧铰链进行连接。

所述垫片的后端通过连接轴连接有插销，所述插销呈弧形结构，所述插销的弧形结构半径大于所述扣手半圆形结构半径，所述插销的两端嵌入所述柜体中，所述插销与所述柜体的插嵌处设有销槽，所述销槽镶嵌于所述柜体内，所述连接轴贯穿所述柜门并与所述柜门轴承连接，所述连接轴与所述插销焊接连接，所述连接轴与所述垫片通过磁扣吸附连接，所述磁扣嵌入所述用于连接轴与柜门连接的轴承中，所述用于连接轴与柜门连接的轴承为轴向承重轴承。

通过本实用新型的上述技术方案得到的衣柜，其有益效果是：

可以单独打开一个柜门，也可以同时打开多个柜门，使用方便灵活，提高密封性。

附图说明

图1是本实用新型所述衣柜的结构示意图；

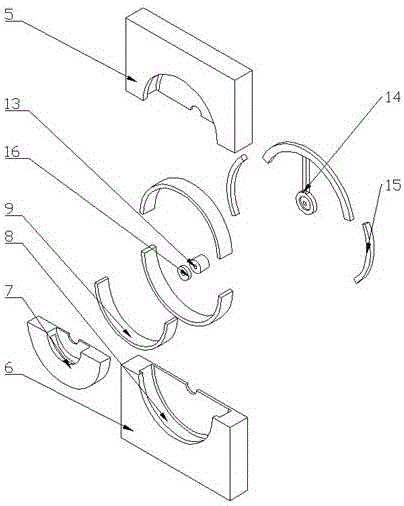

图2是本实用新型所述扣手的结构示意图；

图中，1、柜体；2、隔板；3、腔体；4、柜门；5、上门把手；6、下门把手；7、扣手；8、滑道；9、垫片；10、衬梁；11、储物组件；12、密封条；13、连接轴；14、插销；15、销槽；16、磁扣。

具体实施方式

下面结合附图对本实用新型进行具体描述。

图1是本实用新型所述衣柜的结构示意图；图2是本实用新型所述扣手的结构示意图，如图1、图2所示，一种衣柜，包括柜体1，所述柜体1内通过隔板2分为多个腔体3，每个腔体3的前端均安装有柜门4，所述柜门4的上端设有上门把手5，所述柜门4的下端设有下门把手6，上下相邻的两个柜门4的上门把手5与下门把手6形成圆形凹槽结构，所述圆形凹槽结构内镶嵌有扣手7。

所述上门把手5、下门把手6均为半圆形结构凹槽，所述扣手7为半圆形结构嵌块，所述扣手7嵌入与所述上门把手5、下门把手6所形成的半圆形结构凹槽相契合。

所述上门把手5、下门把手6上均安装有半环形结构的滑道8，所述扣手7的外侧为向内凹陷的弧形结构，所述弧形结构上镶嵌有垫片9，所述垫片9与滑道8滑动连接，所述垫片9的前端、后端均嵌入所述上门把手5、下门把手6中。

所述隔板2通过衬梁10固定于所述柜体1内，所述隔板2与所述柜体1插嵌连接，所述衬梁10的数量为多组，所述多组衬梁沿垂直方向在所述柜体1内呈直线阵列分布。

所述隔板2的下端安装有储物组件11，所述储物组件11包括抽屉、挂杆、挂栏，所述储物组件11与所述隔板2滑动连接，所述储物组件11可以沿前后方向滑动。

所述隔板2的前端设有密封条12，所述密封条12与所述隔板2粘接连接，所述密封条12与所述柜门4相接触，所述柜门4与柜体1通过弹簧铰链进行连接。

所述垫片9的后端通过连接轴13连接有插销14，所述插销14呈弧形结构，所述插销14的弧形结构半径大于所述扣手7半圆形结构半径，所述插销14的两端嵌入所述柜体1中，所述插销14与所述柜体1的插嵌处设有销槽15，所述销槽15镶嵌于所述柜体1内，所述连接轴13贯穿所述柜门4并与所述柜门4轴承连接，所述连接轴13与所述插销14焊接连接，所述连接轴13与所述垫片9通过磁扣16吸附连接，所述磁扣16嵌入所述用于连接轴13与柜门4连接的轴承中，所述用于连接轴13与柜门4连接的轴承为轴向承重轴承。

当把扣手7转到下方呈“U”形位置时，通过下门把手6打开位于下方的柜门4，此时所述插销14位于上端的腔体3内，所述插销14的弧形结构的左端嵌入柜体1内，然后扣动扣手7，位于下方的柜门4打开，所述垫片9与所述磁扣16分离；

当把扣手7转到下方呈“n”形位置时，通过上门把手5打开位于上方的柜门4，此时所述插销14位于上端的腔体3内，所述插销14的弧形结构的左端嵌入柜体1内，然后扣动扣手7，位于上方的柜门4打开，所述垫片9与所述磁扣16分离；

打开柜门4时，所述垫片9与磁扣16分离，当扣手7旋转时，所述插销14不会随之转动，二者分离，当柜门4关闭时，所述垫片9通过磁扣16、连接轴14同轴连接，二者同步转动；

当把扣手7转动到一侧呈“C”形位置时，所述插销14与所述柜体1分离，所述垫片9的上部与所述上门把手5内的滑道8连接，所述垫片9的下部与所述下门把手6内的滑道8连接，扣动扣手7时，同时将上下两个柜门4打开；

当柜体1上设有至少3个腔体时，可以将所有的扣手7转动呈“C”形位置，通过扣动任意一个扣手7，打开所有柜门4。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
