衣柜的制作方法

本实用新型涉及一种家具用品，特别涉及一种衣柜。

背景技术：

家具一直以来是人们生活不可缺少的必须品，随着社会经济的不断发展，人民生活与居住条件得到了改善，家具消费观念不断更新，人们在要求家具具有其传统的功能的同时，更多的是关注家具的细致的人性化设计以及其创新之处。

现有的可参考申请号为200920148363.4的中国专利，其公开了一种可伸缩裤架，其技术要点是包括由伸缩框架与主骨架组成的矩形架体，架体四角设置四方塑料键，伸缩框架为三段式滑轨机构，主骨架之间搭接有横杆；申请号为201210542324.9的中国专利公开了一种多功能衣柜，其技术要点是包括柜体，柜体的右侧为置衣柜好挂裤柜，所述柜体的左侧为挂衣架和鞋柜，所述鞋柜包括独立的推拉门。

现有技术中在取放裤子时，需要拉伸裤架，但是当柜门在没有完全打开的情况下，如果拉出裤架，裤架的边角会撞上柜门，导致柜门与裤架的损坏。

技术实现要素：

本实用新型的目的是提供一种拉伸置裤架时可以有效减缓与柜门发生撞击且具有较高用户体验的衣柜。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种衣柜，包括柜体，柜体上铰接有柜门，柜体内部中间设置有隔板，隔板上方为置衣柜，下方为置裤柜，位于隔板下方在置裤柜内壁上设置有滑轨，滑轨上滑动连接有置裤架，所述置裤架下方靠近柜门一端的角上转动连接有防撞轮。

通过采用上述方案，在准备放取裤子时，打开柜门，隔板的下方设置有滑轨方便拉动置裤架；需要放取裤子时，拉出置裤架，这时，在置裤架的下方靠近柜门一端的角上转动连接有防撞轮，在柜门未完全打开时，置裤架被抽出，防撞轮与柜门发生抵接并在柜门上转动，将门打开，防撞轮设计结构简单，有效减缓了置裤架与柜门之间的撞击，不易损坏衣柜。

较佳的，所述防撞轮为圆盘状，所述防撞轮与柜门接触的面上粘接有弹性胶圈。

通过采用上述方案，防撞轮为圆盘状，在防撞轮与柜门接触面上粘接有弹性胶圈，当柜门未被完全打开时，拉出置裤架，防撞轮在柜门上转动，设置弹性胶圈，可以有效地缓冲防撞轮与门接触时的力同时不会使防撞轮在柜体上转动产生划痕。

较佳的，所述的置裤架上间距设置有多根挂裤杆，挂裤杆固定连接在置裤架上。

通过采用上述方案，置裤架上间距设置多根挂裤杆，可以同时放置多条裤子，裤子搭在挂裤杆上，不会折叠所以不会产生折痕，使用户体验更好。

较佳的，所述的挂裤杆上端面上粘接有防滑条。

通过采用上述方案，裤子搭在挂裤架上，很容易从挂裤架上滑下，弄脏裤子，通过在挂裤杆上粘接防滑条很好的解决了丝质和其它精致裤子从挂裤架上滑落的问题，提高了用户体验。

较佳的，所述的挂裤杆的上端面开设有与置裤架运动方向平行的凹槽，所述的凹槽内粘接有防滑条。

通过采用上述方案，裤子搭在光滑的挂裤杆上很容易滑落地面，在其上端面开设平行于置裤架运动方向的凹槽以及粘接在凹槽中的防滑条，可以对裤子产生很好的防滑作用，防止裤子滑落地面，提高了用户体验。

较佳的，所述的挂裤杆的上端面开设有与置裤架运动方向垂直的凹槽。

通过采用上述方案，通过在挂裤杆的上端面开设的与置裤架运动方向垂直的凹槽，配合防滑条，既可以对裤子起到防滑的作用，同时还可以放置衣架。衣架钩可以钩在凹槽中，不会产生滑动。

较佳的，所述的挂裤杆的各条棱边呈圆角。

通过采用上述方案，挂裤杆上的各条棱边都设置成圆角，圆面减小了对裤子的摩擦，不会使裤子产生折痕，提高了用户体验。

较佳的，通过以上技术方案，所述的挂裤杆平行于滑轨。

通过采用上述方案，置裤架上的挂裤杆平行与滑轨设置，使用户可以更加清晰的对所需要的裤子进行分辨、取放，提高了用户体验。

较佳的，所述的挂裤杆倾斜设置。

通过采用上述方案，置裤架上的挂裤杆倾斜设置，裤子摆放在挂裤架上层次分明、易于分辨且具有展示性，提高了用户体验。

综上所述，本实用新型具有以下有益效果：通过设置防撞轮且在防撞轮上粘接的弹性胶圈，有效减缓了拉伸置裤架对柜门产生的撞击，保护了衣柜不受损坏；通过在挂裤杆上设置凹槽与防滑条，防止裤子从挂裤杆上滑落地面导致弄脏裤子，提高了用户体验。

附图说明

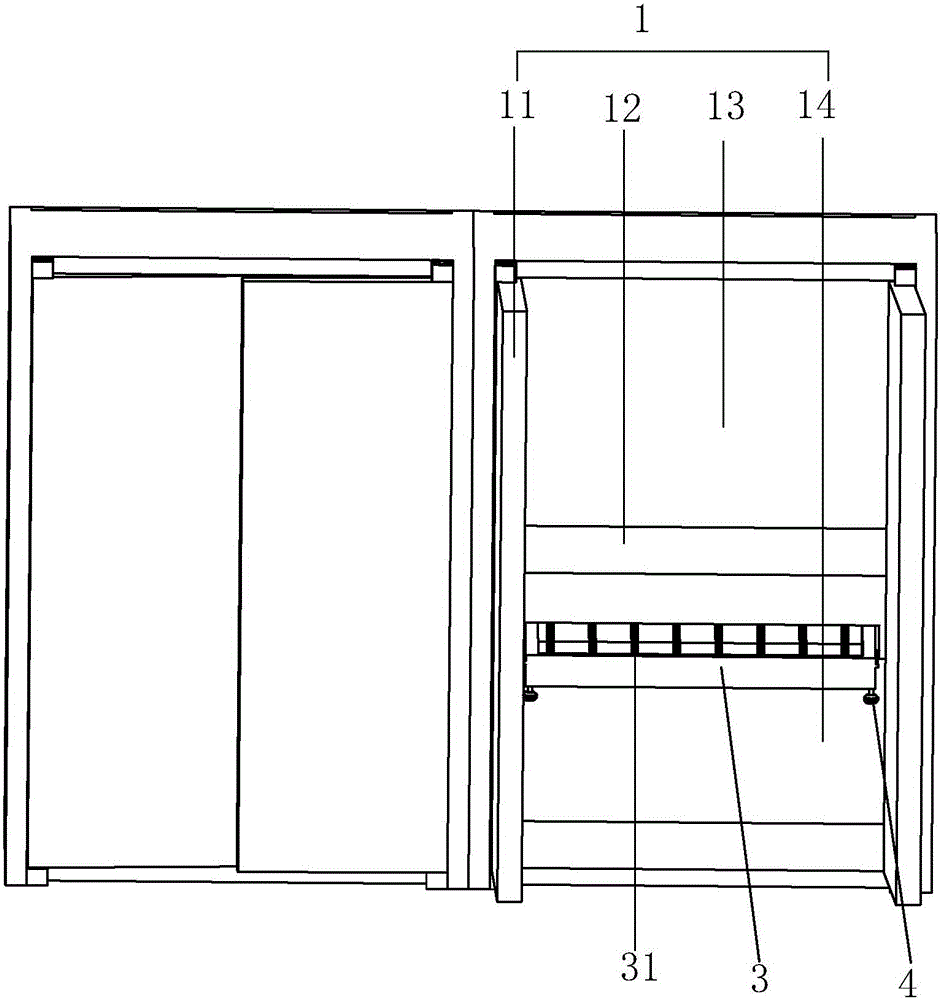

图1是衣柜的整体机构示意图；

图2是防撞轮与柜门抵接示意图；

图3是A的局部放大示意图；

图4是B的局部放大示意图；

图5是C的局部放大示意图；

图6是实施例2挂裤架倾斜设置示意图；

图7是实施例4挂裤架上凹槽的示意图。

图中，1、柜体；11、柜门；12、隔板；13、置衣柜；14、置裤柜；2、滑轨；21、滑槽；22、凸块；3、置裤架；31、挂裤杆；32、防滑条；33、凹槽；34、棱边； 4、防撞轮；5、弹性胶圈。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

实施例1：如图1所示，一种衣柜，包括两个并列的长方体柜体1，柜体1上铰接有两扇柜门11，柜体1内部中间固定连接有一块隔板12，隔板12上方为置衣柜13，下方为置裤柜14。位于隔板12下方的置裤柜14内壁上设置有滑轨2，滑轨2包括滑槽21，置裤架3两侧设置有凸块22嵌合在滑槽21（如图5所示）内可以来回伸缩。

置裤架3上为矩形框架，其内部间距设置有多个挂裤杆31，挂裤杆31与置裤架3固定连接且与滑槽21平行，挂裤杆31上端面沿其长度方向粘贴有防滑条32，挂裤杆31的各条棱边34（如图4所示）全部呈圆角。

结合图3看，挂裤杆31被拉出置裤架3的两角下表面各设置了一个圆盘形防撞轮4，防撞轮4在平行于置裤架3所在的平面上自由转动，在防撞轮4中部转动面上粘贴有弹性胶圈5。

当用户需要取裤子时，从中间向左右完全拉开两扇柜门11，接着用手拉置裤架3，置裤架3顺着滑槽21被拉出，可以从挂裤杆31上挑选需要的裤子，挑选完毕后推动置裤架3恢复原位，然后关闭柜门11。

结合图2看，当用户没有完全把柜门11拉开时便拉出置裤架3，这时，防撞轮4的转动面通过弹性胶圈5便会抵接在柜门11内板上，随着置裤架3的拉出，防撞轮4在柜门11内板上向前滚动，这样就不会使置裤架3与门板发生碰撞，导致衣柜的损坏。

实施例2：如图6所示，与实施例1不同之处在于：挂裤杆31在矩形置裤架3内部倾斜设置，与实施例1相比，倾斜设置的挂裤杆31，使挂在杆上的裤子更有层次感，具有展示性。

实施例3：与实施例1不同之处在于：在挂裤杆31的上端面沿其长度方向开设有凹槽33，凹槽33内部粘贴有防滑条32，与实施1相比，通过凹槽33与防滑条32的配合，对于裤子的防滑效果更好。

实施例4：如图7所示，与实施例1不同之处在于：在挂裤杆31的上端面开设有与置裤架3运动方向垂直的凹槽33，与实施例1相比，这样的设计不但具有对裤子的防滑效果，还可以悬挂衣架，衣架钩子钩在凹槽33中，不会在挂裤杆31上滑动。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
