一种可调节间距的生态木门套的制作方法

本实用新型属于建筑装饰技术领域，具体为一种可调节间距的生态木门套。

背景技术：

门套用于固定门扇，装饰和保护墙角，保护门免受刮伤、腐蚀、破损、脏污等。现有门套的生产加工及安装受现场条件限制，由于现场的墙体厚度存在一定的误差(约20-30mm)，在生产加工及安装时需要根据实际墙体厚度及门体厚度变动门套尺寸，这导致门套的生产加工及安装的效率低下，尤其是大的工程项目，施工周期较长。

技术实现要素：

本实用新型的目的是针对以上问题，提供一种可调节间距的生态木门套，结构简单，安装方便，门套的宽度可进行自由调节，可与不同厚度的墙体及门体实现完美匹配，提高门套的生产及安装的效率，缩短了施工周期。

为实现以上目的，本实用新型采用的技术方案是：它包括用以固定在墙体门框上的门档内套1和门档外套2；所述门档内套1与门档外套2之间设置有用以调节门体宽度及墙体厚度的连接板4；所述连接板4的长度可调节；所述门档内套1的左端和门档外套2的右端分别设置有边角套3；所述连接板4的左端设置有密封条5；所述连接板4的右端设置有封口套10；所述封口套10包括连接段1002，所述连接段1002的左端中部设置有插入段1003，所述连接段1002上端设置有遮盖段1001；所述遮盖段1001与插入段1003为间距设置；所述插入段1003上设置有第二柔性卡条1004。

进一步的，所述密封条5包括密封条端头501和密封条插头502；所述密封条插头502上设置有第一柔性卡条503。

进一步的，所述门档内套1包括内套主体101，所述内套主体101左侧设置有卡槽104；所述内套主体101左上端设置有门体安装面103；所述内套主体101右上端设置有内套卡座面102；所述内套卡座面102上端设置有二级卡条座8和三级卡条座9；所述三级卡条座9位于二级卡条座的左侧。

进一步的，所述门档外套2包括外套主体201，所述外套主体201的上端设置有外套卡座面204；所述外套卡座面204上设置有卡条6和一级卡条座7；所述卡条6的数量为3个，其中2个分别间距设置在一级卡条座7的左侧，另外1个间距设置在一级卡条座7的右侧；所述外套主体201的右上端和右下端分别设置有外套第一卡垫202和外套第二卡垫203；所述外套第一卡垫202和外套第二卡垫203的右端面为平齐设置。

进一步的，所述边角套3包括对接插头301，所述对接插头301的左下端设置有挡边304；所述挡边304的为边角套卡面306；所述边角套卡面306的上端和下端分别设置有边角套第一卡垫302和边角套第二卡垫303；所述边角套第一卡垫302和边角套第二卡垫303的右端面为平齐设置；所述边角套第一卡垫302上设置有边角套内槽305。

进一步的，所述连接板4包括连接板主体401，所述连接板主体401的下端设置有卡条6和一级卡条座7；所述卡条6与一级卡条座7之间为间距设置；所述卡条6与一级卡条座7的数量为两对；所述连接板4上的卡条6以及一级卡条座7分别与门档内套1和门档外套2上的三级卡条座9、二级卡条座8、卡条6、一级卡条座7匹配连接。

进一步的，所述卡条6、一级卡条座7、二级卡条座8和三级卡条座9上分别设置有齿条；所述连接板4上的卡条6以及一级卡条座7分别与门档内套1和门档外套2上的三级卡条座9、二级卡条座8、卡条6、一级卡条座7之间通过齿条啮合连接。

进一步的，所述连接板主体401的左右两端分别设置有补偿件402。

进一步的，所述门档内套1左侧边角套3上的对接插头301与卡槽104匹配连接，且所述边角套3上的边角套第一卡垫302接触在门档内套1的左侧面上。

进一步的，所述门档外套2右侧边角套3上的对接插头301镶嵌在连接板4与门档外套2之间，所述外套第二卡垫203设置在边角套内槽305内，所述外套第一卡垫202的右端面接触在边角套卡面306上。

本实用新型的有益效果：

1、本实用新型是通过连接板的长度调节来实现，使门套与墙体及门体厚度相匹配，达到快速安装的目的，提高施工效率。

2、连接板的左右两端设置有补偿件，通过增减补偿件的数量即可实现连接板长度的调节，提高了安装效率。

3、连接板上设置有卡条以及一级卡条座分别与门档内套和门档外套上的三级卡条座、二级卡条座、卡条、一级卡条座之间通过齿条啮合连接，使门套整体结构更加牢固，不易松动。

4、边角套上设置有边角套第一卡垫、边角套第二卡垫及边角套内槽对边角套的组装启动放松及防震的作用。

5、连接板左端设置有密封条，可以起到防震、隔音的效果。

6、密封条上的第一柔性卡条，对密封条的安装起到放松作用，使密封条与连接板之间的连接更加牢固。

7、当连接板宽度过长时，可以通过切割的方法将连接板多余的部分去除，去除后会留下切痕，在连接板右端设置封口套，可以将切痕进行掩盖，更加美观。

8、封口套的插入段上设置有第二柔性卡条，其目的在于将封口套固定牢固，防止松动。

附图说明

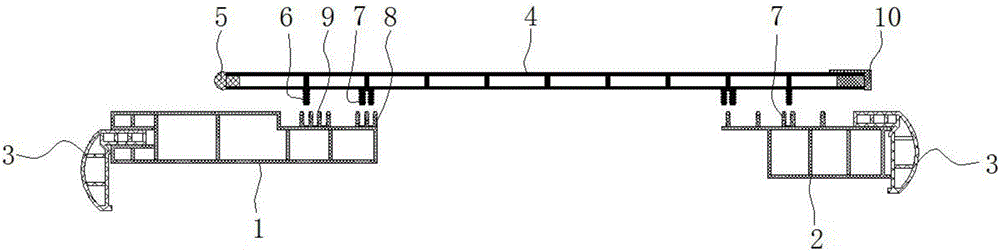

图1为本实用新型主剖结构示意图。

图2为本实用新型中连接板与门档外套及门档内套对接时的主剖结构示意图。

图3为本实用新型中边角套与门档外套之间的连接示意图。

图4为图3中的局部放大视图A。

图5为本实用新型中边角套与门档内套之间的连接示意图。

图6为图5中的局部放大视图B。

图7为本实用新型中连接板的结构示意图。

图8为本实用新型中门档内套的结构示意图。

图9为本实用新型中门档外套的结构示意图。

图10为本实用新型中边角套的结构示意图。

图11为本实用新型中密封条的结构示意图。

图12为本实用新型中封口套的结构示意图。

图中所述文字标注表示为：1、门档内套；2、门档外套；3、边角套；4、连接板；5、密封条；6、卡条；7、一级卡条座；8、二级卡条座；9、三级卡条座；10、封口套；101、内套主体；102、内套卡座面；103、门体安装面；104、卡槽；201、外套主体；202、外套第一卡垫；203、外套第二卡垫；204、外套卡座面；301、对接插头；302、边角套第一卡垫；303、边角套第二卡垫；304、挡边；305、边角套内槽；306、边角套卡面；401、连接板主体；402、补偿件；501、密封条端头；502、密封条插头；503、第一柔性卡条；1001、遮盖段；1002、连接段；1003、插入段；1004、第二柔性卡条。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。

如图1-图12所示，本实用新型的具体结构为：它包括用以固定在墙体门框上的门档内套1和门档外套2；所述门档内套1与门档外套2之间设置有用以调节门体宽度及墙体厚度的连接板4；所述连接板4的长度可调节；所述门档内套1的左端和门档外套2的右端分别设置有边角套3；所述连接板4的左端设置有密封条5；所述连接板4的右端设置有封口套10；所述封口套10包括连接段1002，所述连接段1002的左端中部设置有插入段1003，所述连接段1002上端设置有遮盖段1001；所述遮盖段1001与插入段1003为间距设置；所述插入段1003上设置有第二柔性卡条1004。

优选的，所述密封条5包括密封条端头501和密封条插头502；所述密封条插头502上设置有第一柔性卡条503。

优选的，所述门档内套1包括内套主体101，所述内套主体101左侧设置有卡槽104；所述内套主体101左上端设置有门体安装面103；所述内套主体101右上端设置有内套卡座面102；所述内套卡座面102上端设置有二级卡条座8和三级卡条座9；所述三级卡条座9位于二级卡条座的左侧。

优选的，所述门档外套2包括外套主体201，所述外套主体201的上端设置有外套卡座面204；所述外套卡座面204上设置有卡条6和一级卡条座7；所述卡条6的数量为3个，其中2个分别间距设置在一级卡条座7的左侧，另外1个间距设置在一级卡条座7的右侧；所述外套主体201的右上端和右下端分别设置有外套第一卡垫202和外套第二卡垫203；所述外套第一卡垫202和外套第二卡垫203的右端面为平齐设置。

优选的，所述边角套3包括对接插头301，所述对接插头301的左下端设置有挡边304；所述挡边304的为边角套卡面306；所述边角套卡面306的上端和下端分别设置有边角套第一卡垫302和边角套第二卡垫303；所述边角套第一卡垫302和边角套第二卡垫303的右端面为平齐设置；所述边角套第一卡垫302上设置有边角套内槽305。

优选的，所述连接板4包括连接板主体401，所述连接板主体401的下端设置有卡条6和一级卡条座7；所述卡条6与一级卡条座7之间为间距设置；所述卡条6与一级卡条座7的数量为两对；所述连接板4上的卡条6以及一级卡条座7分别与门档内套1和门档外套2上的三级卡条座9、二级卡条座8、卡条6、一级卡条座7匹配连接。

优选的，所述卡条6、一级卡条座7、二级卡条座8和三级卡条座9上分别设置有齿条；所述连接板4上的卡条6以及一级卡条座7分别与门档内套1和门档外套2上的三级卡条座9、二级卡条座8、卡条6、一级卡条座7之间通过齿条啮合连接。

优选的，所述连接板主体401的左右两端分别设置有补偿件402。

优选的，所述门档内套1左侧边角套3上的对接插头301与卡槽104匹配连接，且所述边角套3上的边角套第一卡垫302接触在门档内套1的左侧面上。

优选的，所述门档外套2右侧边角套3上的对接插头301镶嵌在连接板4与门档外套2之间，所述外套第二卡垫203设置在边角套内槽305内，所述外套第一卡垫202的右端面接触在边角套卡面306上。

具体的，如图1-图12所示，本实用新型与现有技术相比具有以下优点：

1、本实用新型是通过连接板的长度调节来实现，使门套与墙体及门体厚度相匹配，达到快速安装的目的，提高施工效率。

2、连接板的左右两端设置有补偿件，通过增减补偿件的数量即可实现连接板长度的调节，提高了安装效率。

3、连接板上设置有卡条以及一级卡条座分别与门档内套和门档外套上的三级卡条座、二级卡条座、卡条、一级卡条座之间通过齿条啮合连接，使门套整体结构更加牢固，不易松动。

4、边角套上设置有边角套第一卡垫、边角套第二卡垫及边角套内槽对边角套的组装启动放松及防震的作用。

5、连接板的左端设置有密封条，可以起到防震、隔音的效果。

6、密封条上的第一柔性卡条，对密封条的安装起到放松作用，使密封条与连接板之间的连接更加牢固。

7、当连接板宽度过长时，可以通过切割的方法将连接板多余的部分去除，去除后会留下切痕，在连接板右端设置封口套，可以将切痕进行掩盖，更加美观。

8、封口套的插入段上设置有第二柔性卡条，其目的在于将封口套固定牢固，防止松动。

综上所述，本实用新型提供的一种可调节间距的生态木门套，结构简单，安装方便，门套的宽度可进行自由调节，可与不同厚度的墙体及门体实现完美匹配，提高门套的生产及安装的效率，缩短了施工周期。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括哪些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实例的说明只是用于帮助理解本实用新型的方法及其核心思想。以上所述仅是本实用新型的优选实施方式，应当指出，由于文字表达的有限性，而客观上存在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均应视为本实用新型的保护范围。
