一种可调高度的壁桌的制作方法

本实用新型涉及壁桌技术领域，具体为一种可调高度的壁桌。

背景技术：

现有技术中的壁桌一般包括一个桌面和供折叠的托架，当使用时，将桌面上升为水平位置，不需要时，将桌面折叠与墙壁平行，但是，现有技术中的桌面壁桌形式单一，不能根据使用者的高度进行调节高度，使用起来非常不便，而且过小储存量小，过大占用空间大，导致使用者在使用过程中带来许多的麻烦，例如专利号为201520579067.5的专利，包括主桌板、托架和加长桌板，固定托架通过螺丝固定在墙壁上，主桌板设置在托架上，在所述托架的铰接端设置有弹簧插销，并在托架上设置有与弹簧插销相对应的插销定位台阶，虽热其结构简单，成本低，具有较高的承载能力，但是不能根据使用者的高度进行调节高度。

技术实现要素：

本实用新型的目的在于针对现有技术的不足，提供一种可调高度的壁桌，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可调高度的壁桌，包括固定板，所述固定板的的右侧设有固定杆，所述固定杆的右侧设有支撑板，所述支撑板的内腔设有滑槽，所述支撑板的外壁上设有滑动板，所述支撑板与滑动板滑动连接，所述滑动板的右侧设有壁桌主体，所述滑动板通过第一合页与壁桌主体相连，所述滑动板的下端设有滑块，所述滑块与滑槽滑动连接，所述滑块的底端设有加固板，所述加固板的外壁上设有固定螺栓，所述滑块的外壁上设有伸缩杆，所述伸缩杆的顶端与壁桌主体相连，所述壁桌主体的前后两侧均设有滑动槽，所述壁桌主体的顶端设有拓展板，所述拓展板的前后两侧均设有挡板，所述挡板的内侧设有滑动杆，所述滑动杆与滑动槽滑动连接。

优选的，所述挡板的外壁上设有折动板，所述挡板通过第二合页与折动板相连。

优选的，所述伸缩杆与壁桌主体的连接处设有加固块。

优选的，所述滑槽的内侧设有防滑膜。

优选的，所述折动板的上表面设有软性垫。

与现有技术相比，本实用新型的有益效果是：该可调高度的壁桌，通过滑块与滑槽滑动连接，可以使滑动在滑槽内滑动，从而带动伸缩杆在支撑板上滑动，通过滑动板与支撑板滑动连接，可以把壁桌主体在支撑板上滑动，调节好适当的高度后，扭紧固定螺栓将加固板固定在支撑板上，从而固定壁桌主体，可以根据不同身高的人使用，通过滑动杆与滑动槽滑动连接，可以把拓展板在壁桌主体上滑动，加大壁桌主体的使用空间，可以根据物品多少进行调节，在使用时，通过第一合页可以把壁桌主体向下压动，从而壁桌主体把伸缩杆压动回去，减少占地空间，形式多样，满足我们的需求。

附图说明

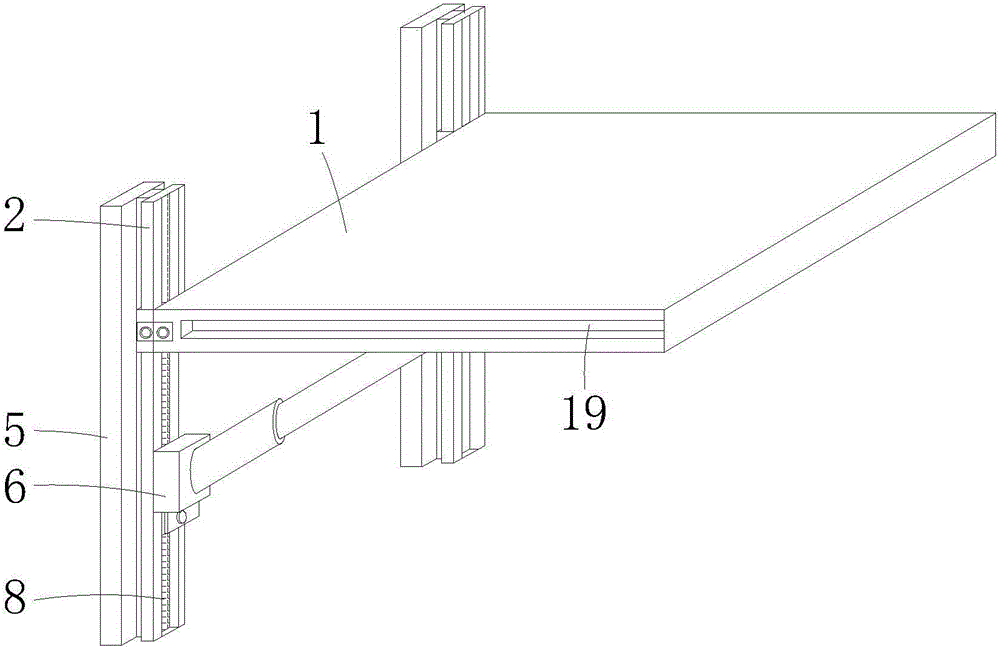

图1为本实用新型结构示意图；

图2为本实用新型的滑动槽结构示意图；

图3为本实用新型的折动板结构示意图。

图中：1、壁桌主体，2、支撑板，3、滑动板，4、第一合页，5、固定板，6、滑块，7、加固板，8、防滑膜，9、固定螺栓，10、伸缩杆，11、加固块，12、滑槽，13、滑动杆，14、拓展板，15、挡板，16、固定杆，17、第二合页，18、折动板，19、滑动槽，20、软性垫。

具体实施方式

下面结合说明书附图和实施例，对本实用新型的具体实施例做进一步详细描述：

请参阅图1-3，本实用新型提供一种技术方案：一种可调高度的壁桌，包括固定板5，所述固定板5的的右侧设有固定杆16，所述固定杆16的右侧设有支撑板2，所述支撑板2的内腔设有滑槽12，所述滑槽12的内侧设有防滑膜，所述支撑板2的外壁上设有滑动板3，所述支撑板2与滑动板3滑动连接，所述滑动板3的右侧设有壁桌主体1，所述滑动板3通过第一合页4与壁桌主体1相连，所述滑动板3的下端设有滑块6，所述滑块6与滑槽12滑动连接，所述滑块6的底端设有加固板7，所述加固板7的外壁上设有固定螺栓9，过滑块6与滑槽12滑动连接，可以使滑块6在滑槽12内滑动，从而带动伸缩杆10在支撑板2上滑动，通过滑动板3与支撑板2滑动连接，可以把壁桌主体1在支撑板2上滑动，调节好适当的高度后，扭紧固定螺栓9将加固板7固定在支撑板2上，从而固定壁桌主体1，可以根据不同身高的人使用，所述滑块6的外壁上设有伸缩杆10，所述伸缩杆10的顶端与壁桌主体1相连，所述伸缩杆10与壁桌主体1的连接处设有加固块11，通过加固块11可以使伸缩杆10与壁桌主体1的连接更牢固，所述壁桌主体1的前后两侧均设有滑动槽19，所述壁桌主体1的顶端设有拓展板14，所述拓展板14的前后两侧均设有挡板15，所述挡板15的内侧设有滑动杆13，所述滑动杆13与滑动槽19滑动连接，通过滑动杆13与滑动槽19滑动连接，可以把拓展板14在壁桌主体1上滑动，加大壁桌主体1的使用空间，所述挡板15的外壁上设有折动板18，所述挡板15通过第二合页17与折动板18相连，通过折叠板18可以加大拓展板14的储放空间，述折动板18的上表面设有软性垫20，通过软性垫20可以防止折动板18与挡板15直接折叠而磨损。

使用时，通过滑块6与滑槽12滑动连接，可以使滑块6在滑槽12内滑动，从而带动伸缩杆10在支撑板2上滑动，通过滑动板3与支撑板2滑动连接，可以把壁桌主体1在支撑板2上滑动，调节好适当的高度后，扭紧固定螺栓9将加固板7固定在支撑板2上，从而固定壁桌主体1，可以根据不同身高的人使用，通过滑动杆13与滑动槽19滑动连接，可以把拓展板14在壁桌主体1上滑动，加大壁桌主体1的使用空间，可以根据物品多少进行调节，在使用时，通过第一合页4可以把壁桌主体1向下压动，从而壁桌主体1把伸缩杆10压动回去，减少占地空间，形式多样，满足我们的需求。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的技术范围作出任何限制，故凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰，均仍属于本实用新型的技术方案的范围内。
