一种毛屑清除装置的制作方法

本实用新型涉及一种取出布屑或毛屑的粘取领域，特别是涉及一种毛屑清除装置。

背景技术：

现在服装行业在生产过程中，布料要经过裁剪下料、缝制组合、打边、熨烫等制作流程，在这些流程和布料堆放过程中，由于静电的作用，往往会有布屑、线头等毛绒物吸附在布料表面，造成布料的不整洁脏乱，给人们带来一种低档货、品质低下的感觉；在生活，人们有时候将卫生纸之类的东西忘记拿出直接用洗衣机冲洗或者将衣服与毛绒物接触，纸屑、毛绒物等就会附着在衣物上很难除去。为了解决生产生活中遇到的这样问题，人们普遍使用胶带粘取衣物上面的附着物，具体做法是将胶卷筒撕开，胶带粘贴在衣物上，然后揭起，这样重复将衣物上的附着物除去。这样做效率低下，工作量大，既费时又费工，效果也不佳。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种毛屑清除装置，具有粘黏滚筒和手柄，结构简单，操作方便，能有效且高效率的除去布料上面的毛屑。

为了达到上述目的，本实用新型采用的技术方案是：

一种毛屑清除装置，包括粘黏滚筒、盖板、支架及手柄，所述的粘黏滚筒由滚筒芯和胶带构成，所述的胶带缠绕于滚筒芯上，胶带的粘黏面设置为面向外侧，所述的粘黏滚筒上的胶带设置有切口，所述支架卡装在盖板上，所述盖板插装在滚筒芯两侧，所述的手柄固定在支架的上。

作为本实用新型的较佳实施例，本实用新型所述的支架包括椭圆形跑道结构和弯直结构，所述弯直结构包括上部弯直段）、下部弯直段，所述上部弯直段与所述的下部弯直段一体成型，所述的椭圆形跑道结构设置有对向延伸叠合的第一跑道和第二跑道，第一跑道与第二跑道固定连接，第一跑道与第二跑道分别与支架两侧的上部弯直段一体成型。

作为本实用新型的较佳实施例，本实用新型所述的上部弯直段内侧的弯直角度设置为0°-180°。

作为本实用新型的较佳实施例，本实用新型所述的下部弯直段内侧的弯直角度设置为0°-180°。

作为本实用新型的较佳实施例，本实用新型所述的盖板上设置为平头铆钉型结构，且盖板中心设置有容纳支架的下部弯直段的圆形通孔。

作为本实用新型的较佳实施例，本实用新型第一跑道与第二跑道之间的固定方式为焊接。

作为本实用新型的较佳实施例，本实用新型所述的手柄设置为空心圆管结构。

作为本实用新型的较佳实施例，本实用新型所述的手柄固定在支架的椭圆形跑道结构内。

作为本实用新型的较佳实施例，本实用新型所述的手柄与支架的椭圆形跑道结构之间采用焊接的方式固定。

与现有技术相比，本实用新型的有益效果是：粘黏滚筒的胶带上设置的缺口，方便人们将用完的胶带撕掉，支架及盖板与滚筒间可拆卸，粘黏滚筒上胶带用完后只需更换新的粘黏滚筒，便可重新使用，使用时高效快捷，操作简便，能够有效的除去布料上的毛屑。

附图说明

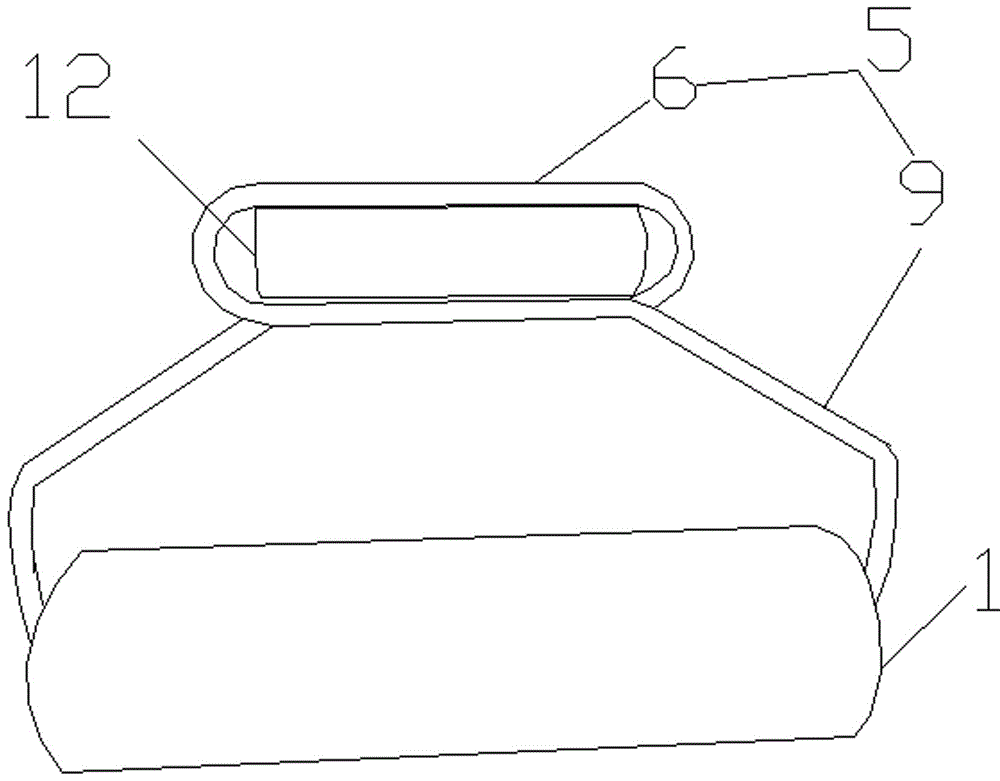

图1为本实用新型的结构示意图；

图2为本实用新型的装配示意图；

图3为本实用新型支架和手柄示意图。

图中1. 粘黏滚筒，2. 滚筒芯，3. 胶带4. 盖板，5. 支架，6椭圆形跑道结构，7. 第一跑道，8. 第二跑道，9. 弯直结构，10.上部弯直段，11.下部弯直段，12.手柄。

具体实施方式

本实用新型的主旨在于克服现有技术的不足，提供一种毛屑清除装置，能高效快捷有效的清除布料上的毛屑等附着物。

下面结合实施例参照附图进行详细说明，以便对本实用新型的技术特征及优点进行更深入的诠释。

本实用新型的结构示意图如图1-3所示，一种毛屑清除装置包括粘黏滚筒1、盖板4、支架5及手柄12，所述的粘黏滚筒1由滚筒芯2和胶带3构成，所述的胶带3缠绕在滚筒芯2上，胶带3的粘黏面设置为面向外侧，所述的粘黏滚筒1上的胶带3设置有切口，该切口可以为粘黏滚筒1的胶带3对应两端的部分切口或者连接两端整条线的切口；所述的支架5为对称结构，包括椭圆形跑道结构6和弯直结构9，该弯直结构9由上部弯直段10、下部弯直段11组成，上部弯直段10与下部弯直段11一体成型连接处向侧凸起，该椭圆形跑道结构6的相对两侧对向延伸形成第一跑道7和第二跑道8，第一跑道7与第二跑道8通过焊接的方式固定连接，然后分别交错与支架1的上部弯直段10一体成型；所述的手柄12为空心圆管结构，该空心圆管结构采用焊接方式固定在椭圆形跑道结构6中。

另外，该上部弯折段的弯折角度为120°，但是不限于该角度，可以为0°-180°之间任意角度，该下部弯直段的弯直角度设置为90°，但是也不限制于该角度，可以为0°-180°之间任意角度；所述的固定方式不仅仅限于焊接方式，当然也可采用其他固定方式如铆接等。

此外，所述盖板4设置为平头铆钉型结构，且中心还设置有圆形通孔，该圆形通孔的空腔光滑平整，盖板4对称插装在滚筒芯2两端，为可拆卸方式连接，方便拆卸和安装。支架的下部弯直段11插入该盖板中心圆形通孔，支架1的弯直结构具有弹性，能够将盖板4卡扣在滚筒芯2两端，粘黏滚筒能绕着插入盖板4内的支架转动。

本实用新型中，利用胶带上面设置的切口，能轻易的撕掉使用完的外层胶带，利用支架上的弯直结构具有弹性，可以将盖板紧密固定在滚筒芯两侧，同时也十分方面取下，当粘黏滚筒上胶带使用完后，可以将新的粘黏滚筒安装在支架上继使用。
