一种可变化为椅子和茶几的组合结构的制作方法

本实用新型属于家具领域，具体涉及一种可变化为椅子和茶几的组合结构。

背景技术：

随着人们生活质量的提高，人们对于生活质量的需求也是越来越大。传统的椅子基本上都是只有供人休息的功能，且大多数采用一体成型，简单的功能已经无法满足人们对于椅子的需求。并且为了节约空间，许多家庭中的椅子不是很多，在客人较多时经常出现椅子不够的情况。

技术实现要素：

为了解决现有技术的不足，本实用新型在于提出一种可变化为椅子和茶几的组合结构，不仅能为家人提供简单的休息功能，也能通过相互组合形成茶几或桌子，为家庭生活带来了便利，可通过家庭的习惯在椅子和茶几之间进行任意转换，并同时改变房间的空间格局，方便了日常生活。

为了达到上述的目的，本实用新型所采用的技术方案是：

一种可变化为椅子和茶几的组合结构，包括有腿椅和无腿椅；所述有腿椅和无腿椅均包括支撑体和椅体；

所述支撑体上固定有竹筒，所述竹筒有多个并呈阵列并排布置，所述竹筒上均带有竹节；

所述椅体顶部呈弧状形成椅面，底部与竹筒对应处设有供竹筒插入的孔洞，所述孔洞内部在竹节对应处设有圆环，所述圆环供竹节嵌入；竹筒插入孔洞中通过竹节嵌入圆环中进行固定；

有腿椅的支撑体底部设有支腿，无腿椅的支撑体底部在与支腿对应处设有供支腿插入的凹槽。

进一步，所述支撑体均设有2排竹筒。

进一步，各个竹筒的竹节相互错位设置；增加了竹筒与孔洞的紧密性，使其不易松动。

进一步，所述竹筒的直径小于孔洞的直径，竹筒的长度小于孔洞的深度。

进一步，所述支腿的长度小于凹槽的深度。

进一步，所述椅体为透明；可看见内部的竹筒，使得整个结构具有美观性。

本实用新型的有益效果是：本实用新型不仅能为家人提供简单的休息功能，也能通过相互组合形成茶几或桌子，为家庭生活带来了便利；在需要椅子时两个椅子可供人们休息使用，在需要茶几桌子时，可将两椅子组合在一起；可通过家庭的习惯在椅子和茶几之间进行任意转换，并同时改变房间的空间格局，方便了日常生活；并且有腿椅和无腿椅均为组合结构，将椅体与支撑体分开方便对其进行搬运，也可定期将椅体与支撑体分开进行清洗。

附图说明

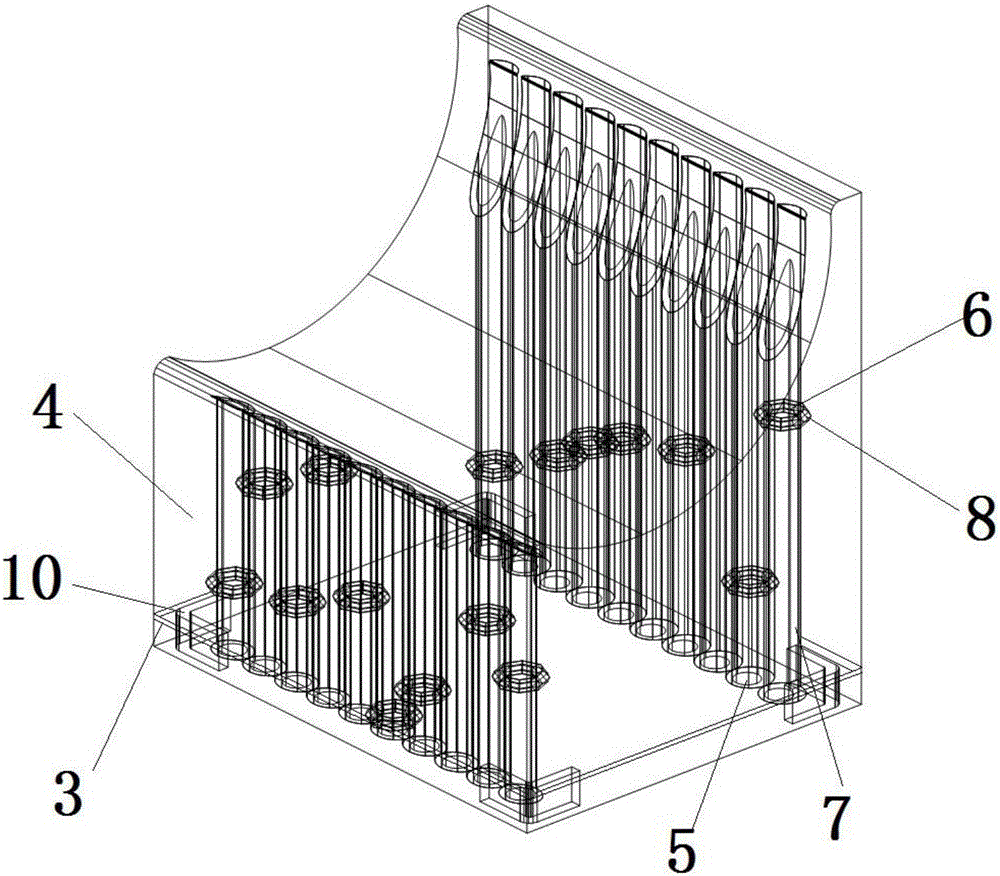

图1是本实用新型的有腿椅的结构示意图；

图2是本实用新型的无腿椅的结构示意图；

图3是本实用新型的两个椅子合拼的结构示意图；

图4是本实用新型的两个椅子合拼的局部示意图；

图5是本实用新型的两个椅子组合后的结构示意图；

图6是本实用新型的有腿椅的支撑体的结构示意图；

图7是本实用新型的无腿椅的支撑体的结构示意图。

图中：1、有腿椅；2、无腿椅；3、支撑体；4、椅体；5、竹筒；6、竹节；7、孔洞；8、圆环；9、支腿；10、凹槽。

具体实施方式

为了使实用新型的目的、技术方案和优点更加清楚，下面结合附图对本实用新型作进一步阐述。

参阅图1-7，一种可变化为椅子和茶几的组合结构，包括有腿椅1和无腿椅2；所述有腿椅1和无腿椅2均包括支撑体3和椅体4；

所述支撑体3上固定有竹筒5，所述竹筒5有多个并呈阵列并排布置，所述竹筒5上均带有竹节7；

所述椅体4顶部呈弧状形成椅面，椅体4底部与竹筒5对应处设有供竹筒5插入的孔洞6，所述孔洞6内部在竹节7对应处设有圆环8，所述圆环8供竹节7嵌入；竹筒5插入孔洞6中通过竹节7嵌入圆环8中进行固定；

有腿椅1的支撑体3底部设有支腿9，无腿椅2的支撑体3底部在与支腿9对应处设有供支腿9插入的凹槽10。

作为本实用新型的一种优化方案，所述支撑体均3设有2排竹筒5。

作为本实用新型的一种优化方案，各个竹筒5的竹节7相互错位设置；增加了竹筒5与孔洞6的紧密性，使其不易松动。

作为本实用新型的一种优化方案，所述竹筒5的直径小于孔洞6的直径，竹筒5的长度小于孔洞6的深度。

作为本实用新型的一种优化方案，所述支腿9的长度小于凹槽10的深度。

作为本实用新型的一种优化方案，所述椅体4为透明，可看见内部的竹筒，增加了观赏性，更为美观。

作为本实用新型的一种优化方案，竹筒5的顶部设置成弧形，与椅体1顶部呈弧形的椅面相对应。

作为本实用新型的一种优化方案，有腿椅1的支腿9形状可根据具体情况而变，无腿椅2的凹槽10的形状适应支腿9的形状。

在本实施例中，有腿椅1和无腿椅2在正常情况下可分别作为椅子使用，立在地面上可供人们休息；在需要的情况下，可将有腿椅1和无腿椅2均倒地布置，有腿椅1和无腿椅2的前面均位于地面，底面相向，有腿椅1的支腿9插进无腿椅2对应位置的凹槽10中从而固定在一起形成如图5所示的茶几或者桌子，可供人们作为茶几或桌子使用，给人们带来了方便。本实用新型的有腿椅1和无腿椅2不仅可作为椅子使用，也可通过组合形成茶几或桌子，可根据不同家庭的生活习惯和家庭中的家具布局在不同时候在椅子和茶几之间进行转换，根据需要改变家庭的空间布局，方便了人们的家庭生活。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
