一种节能式自动关闭防火窗的制作方法

本实用新型涉及一种防火窗，具体为一种节能式自动关闭防火窗，属于建筑设备应用技术领域。

背景技术：

随着社会的快速发展，科技的快速进步，人民生活水平的提高，人们对生活质量及其品质的要求越来越高，建筑行业的快速兴起，防火窗的制造技术也进一步发展与成熟，防火窗的智能化也到了应用，人们便可以大胆地按照自身个性与喜好来选择防火窗，在保证防火窗稳定的功能性基础上，防火窗的视觉感受将越来越受到重视，同时安全性能将成为消费者重点考虑因素，适用性能将是用户选择的主要因素，防火窗适用于演播室、录音室、听音室、排练场、剧场、影院、室内体育场馆、歌舞厅、KTV厢房等场所，然而传统的防火门门框结构简单，安装方面也不够牢固，且安装美观实用方面也还有不足，在实现智能报警防护方面还有不足，隔音还有一定不足，不具有自动保护功能，在节能方面也还存在不足。因此，针对上述问题提出一种节能式自动关闭防火窗。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种节能式自动关闭防火窗。

本实用新型通过以下技术方案来实现上述目的，一种节能式自动关闭防火窗，包括防火门窗外框以及设置在所述防火门窗外框侧壁的矩形框，所述防火门窗外框内部安装门窗；所述防火门窗外框内部粘贴防火密封橡胶条，且所述门窗一端连接电机；所述电机底端安装导轨，且所述防火门窗外框侧壁设置控制开关；所述控制开关一端安装烟雾感应器，且所述烟雾感应器一侧设置温度感应器；所述温度感应器一端安装蜂鸣器，且所述蜂鸣器一侧连接主控制器；所述主控制器一侧安装红外信号接收器。

优选的，所述矩形框内部设置若干个固定螺孔。

优选的，所述防火门窗外框与所述门窗之间设置防火密封橡胶条。

优选的，所述门窗有两块，且大小形状相同，两块门窗之间距离为1mm。

优选的，所述电机有两个，安装在所述导轨一侧。

优选的，所述矩形框厚度为125mm。

本实用新型的有益效果是：该种节能式自动关闭防火窗采用钢制防火门窗外框，具有极强防火性能，在发生火灾时烟雾感应器能够感应烟雾，温度感应器感应温度过高时，蜂鸣器发出声音报警，并且使门窗自动关闭，也可通过红外信号控制或者通过控制开关控制门窗的开与关，当烟雾感应器和温度感应器不同时工作时，蜂鸣器和主控制器不工作，具有良好节能效果，在底端安装防火密封橡胶条能增强密封性能，同时提高了隔热、隔音性能，具有节能作用，也可通过红外信号控制或者通过控制开关控制门窗的开与关，具有良好的社会效益和经济效益，适合推广使用。

附图说明

图1为本实用新型整体结构示意图；

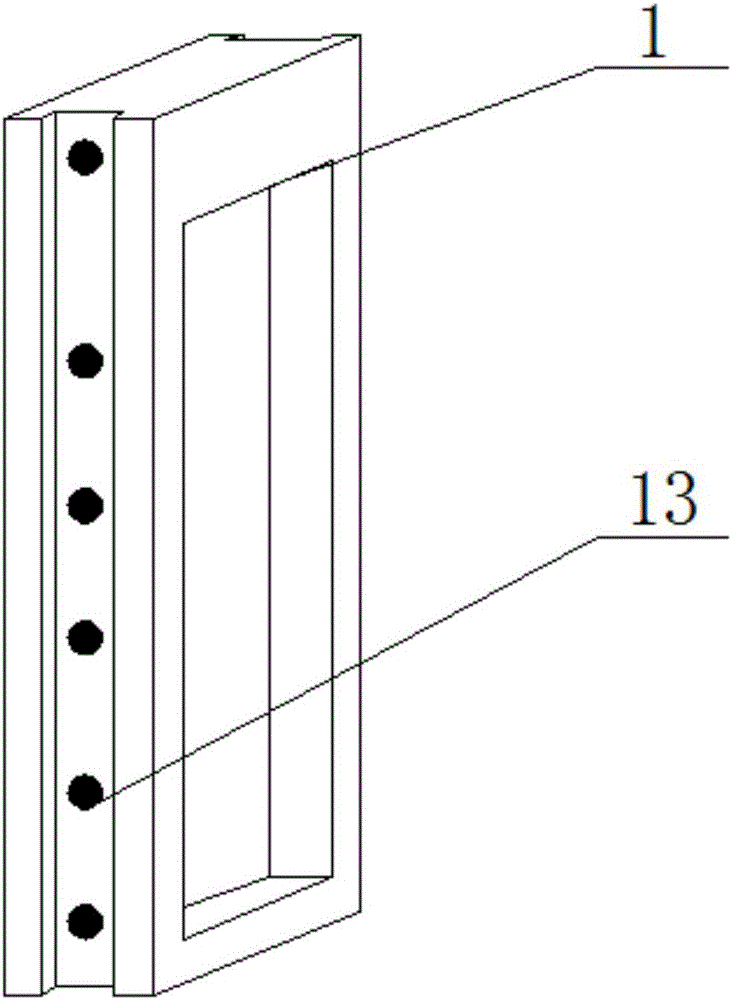

图2为本实用新型侧面结构示意图。

图中：1、防火门窗外框，2、矩形框，3、控制开关，4、烟雾感应器，5、温度感应器，6、蜂鸣器，7、导轨，8、电机，9、主控制器，10、红外信号接收器，11、门窗，12、防火密封橡胶条，13、固定螺孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2所示，一种节能式自动关闭防火窗，包括防火门窗外框1以及设置在所述防火门窗外框1侧壁的矩形框2，所述防火门窗外框1内部安装门窗11；所述防火门窗外框1内部粘贴防火密封橡胶条12，且所述门窗11一端连接电机8；所述电机8底端安装导轨7，且所述防火门窗外框1侧壁设置控制开关3；所述控制开关3一端安装烟雾感应器4，且所述烟雾感应器4一侧设置温度感应器5；所述温度感应器5一端安装蜂鸣器6，且所述蜂鸣器6一侧连接主控制器9；所述主控制器9一侧安装红外信号接收器10。

作为本实用新型的一种技术优化方案，所述矩形框2内部设置若干个固定螺孔13，使防火门固定更加牢固。

作为本实用新型的一种技术优化方案，所述防火门窗外框1与所述门窗11之间设置防火密封橡胶条12，具有良好隔音效果。

作为本实用新型的一种技术优化方案，所述门窗11有两块，且大小形状相同，两块门窗11之间距离为1mm，增强了防火性能，并且便于控制门窗活动。

作为本实用新型的一种技术优化方案，所述电机8有两个，安装在所述导轨7一侧，便于智能控制。

作为本实用新型的一种技术优化方案，所述矩形框2厚度为125mm，使结构更加美观。

本实用新型在使用时，首先通过固定螺孔13将防火门外框1固定在墙体上，在发生火灾时烟雾感应器4能够感应烟雾，温度感应器5感应温度过高时，蜂鸣器6发出声音报警，并且通过主控制器9控制电机8工作，使门窗11自动关闭，也可通过红外信号10控制或者通过控制开关3控制门窗的开与关，在底端安装防火密封橡胶条12能增强密封性能，具有极好的防火隔音效果，在使用过程中如果烟雾感应器4和温度感应器5不同时工作时，蜂鸣器6和主控制器9不工作，具有良好节能效果。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
