一种新型洗碗机用自动烘干装置的制作方法

本实用新型属于厨具清洁设备领域，具体涉及一种新型洗碗机用自动烘干装置。

背景技术：

洗碗机是一种自动清洁厨具的设备，其能够有效地减轻劳动人员的工作强度，田共工作效率，并且对厨具的清洗效果更好，保证了厨具使用的卫生安全。专利号为：201520378665.6的中国专利，具体内容为：一种洗碗机烘干设备，包括烘干机构和将待烘干餐具传送至烘干机构的餐具网爪，所述烘干机构包括烘干室和若干热风供给机构；所述热风供给机构包括压缩机、冷凝器、冷凝风机、与冷凝风机连接并对准待烘干餐具的出风口、膨胀阀和蒸发器，所述压缩机、冷凝器、膨胀阀和蒸发器通过管道连接形成回路。上述专利在对餐具的快速烘干过程中，因为温度过高，导致餐具烘干完成后不能直接取出使用，给餐具的使用带来了一定的不便。因此，需要一种能够对餐具进行高温消毒烘干，然后进行风干冷却的设备，以解决上述专利中存在的不足。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种新型洗碗机用自动烘干装置。

本实用新型通过以下技术方案来实现上述目的：

一种新型洗碗机用自动烘干装置，包括外壳、冷风机、自动控制器、烘干室，所述外壳一侧安装有所述自动控制器，所述外壳一侧设置有通风窗，所述外壳一侧下方设置有排水管，所述外壳后方设置有滤液输出管，所述外壳内部上方设置有所述烘干室，所述烘干室内部上方安装有温度监测器，所述烘干室内壁上安装有蒸汽喷嘴，所述烘干室内部安装有碗架，所述烘干室下方设置有过滤网，所述外壳内部下方设置有滤液收集箱，所述滤液收集箱上方安装有滤液漏斗，所述外壳内部下方安装有所述冷风机，所述冷风机上方安装有风管。

上述结构中，厨具在清洗完成送入所述烘干室中，所述蒸汽喷嘴向厨具喷射高压蒸汽对厨具进行高温消毒并且烘干，烘干完成后经所述冷风机向所述烘干室内部送入冷风，冷却厨具。

为了进一步提高性能，所述自动控制器通过螺栓固定在所述外壳一侧，所述通风窗通过卡槽固定在所述外壳一侧下方，所述排水管通过卡槽固定在所述外壳一侧下方。

为了进一步提高性能，所述滤液输出管通过卡槽固定在所述外壳后侧，所述烘干室焊接固定在所述外壳内部，所述温度监测器通过螺栓固定在所述烘干室内部上方。

为了进一步提高性能，所述蒸汽喷嘴通过卡槽固定在所述外壳两侧内壁上，所述碗架通过卡槽固定在所述烘干室内部下方，所述过滤网通过螺栓固定在所述烘干室内部下方。

为了进一步提高性能，所述滤液收集箱通过卡槽固定在所述外壳内部下方，所述滤液漏斗焊接固定在所述滤液收集箱上方，所述冷风机通过螺栓固定在所述外壳内部下方，所述风管通过卡槽固定在所述冷风机上方，并且与所述烘干室相连通。

有益效果在于：本实用新型能够在厨具烘干完成后进行降温处理，增加了厨具的处理速度，缩短了厨具的清洁时间。

附图说明

图1是本实用新型所述一种新型洗碗机用自动烘干装置的结构图；

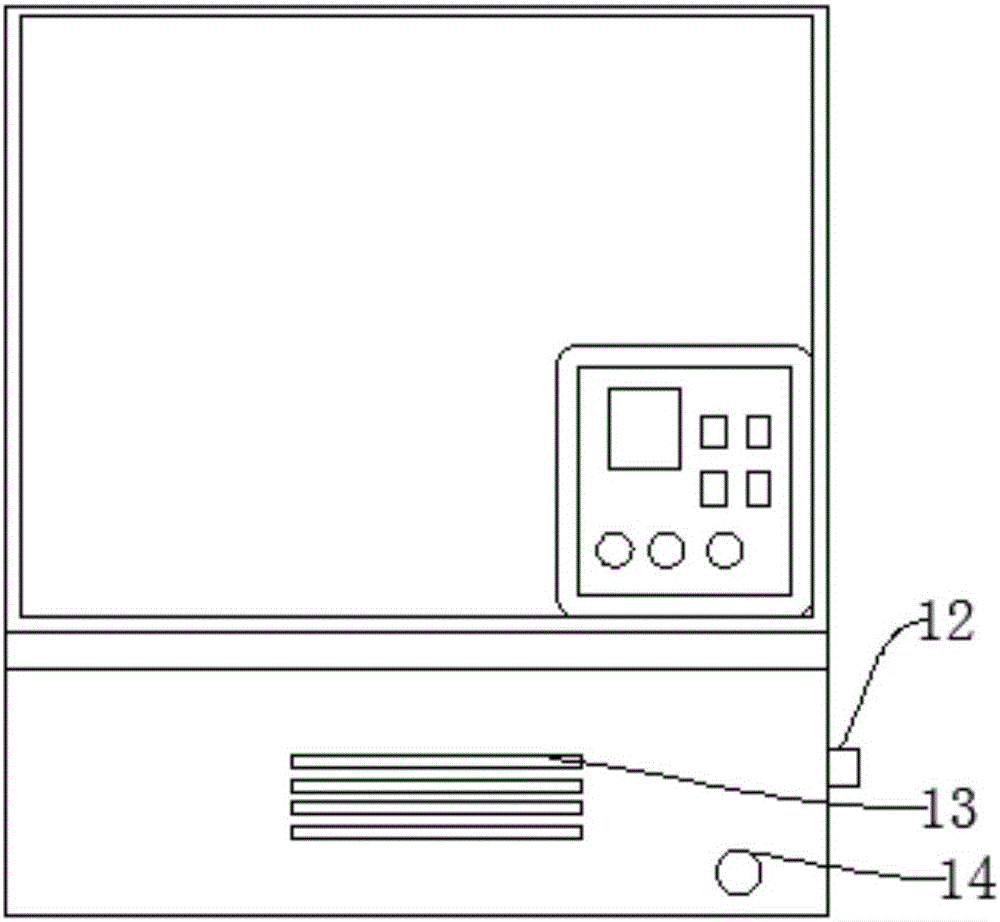

图2是本实用新型所述一种新型洗碗机用自动烘干装置的右视图。

1、滤液收集箱；2、滤液漏斗；3、过滤网；4、碗架；5、蒸汽喷嘴；6、温度监测器；7、烘干室；8、外壳；9、自动控制器；10、风管；11、冷风机；12、滤液输出管；13、通风窗；14、排水管。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种新型洗碗机用自动烘干装置，包括外壳8、冷风机11、自动控制器9、烘干室7，外壳8一侧安装有自动控制器9，自动控制器9用于自动控制厨具的烘干和冷却工作，外壳8一侧设置有通风窗13，外壳8一侧下方设置有排水管14，排水管14用于排出冷风机11工作产生的水分，外壳8后方设置有滤液输出管12，外壳8内部上方设置有烘干室7，烘干室7内部上方安装有温度监测器6，温度监测器6用于监测烘干室7内部温度，烘干室7内壁上安装有蒸汽喷嘴5，烘干室7内部安装有碗架4，碗架4用于放置厨具，烘干室7下方设置有过滤网3，外壳8内部下方设置有滤液收集箱1，滤液收集箱1上方安装有滤液漏斗2，外壳8内部下方安装有冷风机11，冷风机11用于向烘干室7内部送入冷风，对厨具进行冷却，冷风机11上方安装有风管10。

上述结构中，厨具在清洗完成送入烘干室7中，蒸汽喷嘴5向厨具喷射高压蒸汽对厨具进行高温消毒并且烘干，烘干完成后经冷风机11向烘干室7内部送入冷风，冷却厨具。

为了进一步提高性能，自动控制器9通过螺栓固定在外壳8一侧，通风窗13通过卡槽固定在外壳8一侧下方，排水管14通过卡槽固定在外壳8一侧下方，滤液输出管12通过卡槽固定在外壳8后侧，烘干室7焊接固定在外壳8内部，温度监测器6通过螺栓固定在烘干室7内部上方，蒸汽喷嘴5通过卡槽固定在外壳8两侧内壁上，碗架4通过卡槽固定在烘干室7内部下方，过滤网3通过螺栓固定在烘干室7内部下方，滤液收集箱1通过卡槽固定在外壳8内部下方，滤液漏斗2焊接固定在滤液收集箱1上方，冷风机11通过螺栓固定在外壳8内部下方，风管10通过卡槽固定在冷风机11上方，并且与烘干室7相连通。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
