一种散热效果优异的充电器外壳的制作方法

本发明涉及充电器材领域，具体涉及一种散热效果优异的充电器外壳。

背景技术：

目前，依靠电力为动力的产品已进入千家万户，例如电动自行车，电动自行车是靠一个可充电电瓶及充电器作动力，因此，电瓶车充电器的性能和使用寿命就成为用户最为关心的问题。充电器在充电过程中变压器会散发出大量的热，在充电器使用过程中如果摆放位置不恰当可能导致变压器所产生的热量难以散发，严重影响充电器使用寿命，甚至造成火灾，因此提高充电器散热性能是非常重要的。

技术实现要素：

基于背景技术存在的技术问题，本发明提出了一种散热效果优异的充电器外壳。

本发明提出的一种散热效果优异的充电器外壳，包括壳体、输出头、输出线、输入头、输入线和多个散热管组；

输出头通过输出线连接壳体，输入头通过输入线连接壳体，输出线与壳体连接处和输入线与壳体连接处位于壳体长度方向上相对两侧；

散热管组包括第一纵向连杆、第二纵向连杆和两个横向连杆，第一纵向连杆、第二纵向连杆和两个横向连杆均安装在壳体内，第一纵向连杆的两端分别连通两个横向连杆第一端，第二纵向连杆的两端分别连通两个横向连杆第二端；

散热管组沿着壳体长度方向依次分布。

优选地，第一纵向连杆和第二纵向连杆内均安装有多个螺旋弹簧。

优选地，所述散热效果优异的充电器还包括多个连通管；

连通管安装在壳体内，并沿着壳体长度方向依次连通散热管组的横向连杆。

优选地，壳体上设有多个导热槽组，导热槽组与散热管组一一对应，导热槽组包括多个第一导热槽、第二导热槽和两个第三导热槽；

第一纵向连杆外壁通过第一导热槽连通壳体外部空间，第二纵向连杆外壁通过第二导热槽连通壳体外部空间，两个横向连杆外壁分别通过两个第三导热槽连通壳体外部空间。

优选地，壳体安装有多个半球形凸起。

优选地，输入头包括安装块、第一导电块、第二导电块、两个复位件、第一按压块和第二按压块；

安装块上设有两个安装槽，第一导电块和第二导电块分别可移动地安装在两个安装槽内，第一导电块移动方向为靠近和远离第二导电块的方向，第二导电块移动方向为靠近和远离第一导电块的方向，两个复位件均安装在安装块上，并分别连接第一导电块和第二导电块，第一按压块可移动地安装在安装块上，第一按压块移动方向与第一导电块移动方向平行，第一按压块与第一导电块连接，并位于第一导电块远离第二导电块一侧，第二按压块可移动地安装在安装块上，第二按压块移动方向与第二导电块移动方向平行，第二按压块与第二导电块连接，并位于第二导电块远离第一导电块一侧。

优选地，第一按压块和第二按压块外围设有弹性层。

本发明使用时电能通过输入头和输入线配合进行输入，通过输出头和输出线配合进行输出，在第一纵向连杆、第二纵向连杆和横向连杆内注满导热效果优异的液体，液体会吸收壳体内部产生的热量，如果壳体内局部温度过高，壳体利用液体的流动性可以有效提高散热效果。本发明使用方便，且散热效果优异。

附图说明

图1为本发明提出的一种散热效果优异的充电器外壳结构示意图；

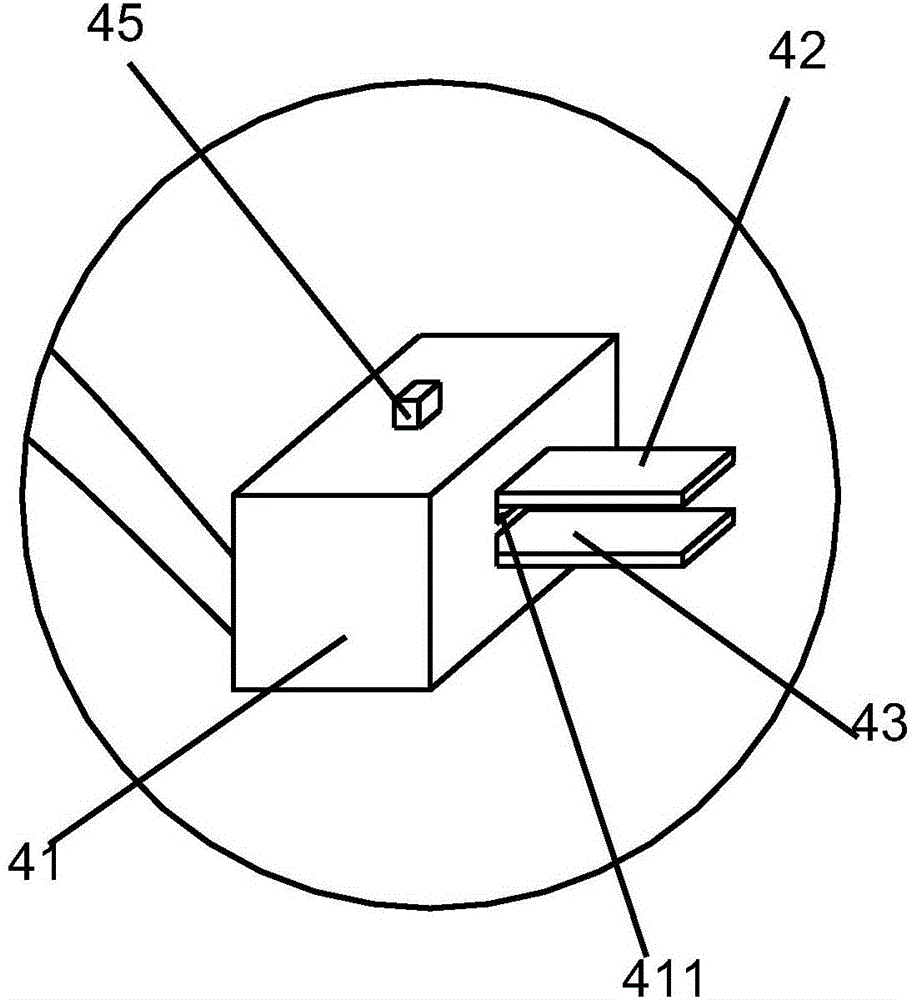

图2为图1中A局部放大图；

图3为壳体剖视图。

具体实施方式

参照图1、图2和图3所示，本发明提出的一种散热效果优异的充电器外壳，包括壳体1、输出头2、输出线3、输入头、输入线5和多个散热管组；

输出头2通过输出线3连接壳体1，输入头通过输入线5连接壳体1，输出线3与壳体1连接处和输入线5与壳体1连接处位于壳体1长度方向上相对两侧；

散热管组包括第一纵向连杆61、第二纵向连杆62和两个横向连杆63，第一纵向连杆61、第二纵向连杆62和两个横向连杆63均安装在壳体1内，第一纵向连杆61的两端分别连通两个横向连杆63第一端，第二纵向连杆62的两端分别连通两个横向连杆63第二端；

散热管组沿着壳体1长度方向依次分布。

本发明使用时电能通过输入头和输入线5配合进行输入，通过输出头2和输出线3配合进行输出，在第一纵向连杆61、第二纵向连杆62和横向连杆63内注满导热效果优异的液体，液体会吸收壳体1内部产生的热量，如果壳体1内局部温度过高，壳体1利用液体的流动性可以有效提高散热效果。

本实施方式中，第一纵向连杆61和第二纵向连杆62内均安装有多个螺旋弹簧，有效提高液体的流动效果。

本实施方式中，所述散热效果优异的充电器还包括多个连通管7；

连通管7安装在壳体1内，并沿着壳体1长度方向依次连通散热管组的横向连杆，提高散热管组内液体流动的效果。

本实施方式中，壳体1上设有多个导热槽组，导热槽组与散热管组一一对应，导热槽组包括多个第一导热槽111、第二导热槽112和两个第三导热槽113；

第一纵向连杆61外壁通过第一导热槽111连通壳体1外部空间，第二纵向连杆62外壁通过第二导热槽112连通壳体1外部空间，两个横向连杆63外壁分别通过两个第三导热槽113连通壳体1外部空间，有效增加壳体1的散热面积，并提高散热管组散热效果。

本实施方式中，壳体1安装有多个半球形凸起12，便于壳体1和地面之间保持一定的距离。

本实施方式中，输入头包括安装块41、第一导电块42、第二导电块43、两个复位件、第一按压块45和第二按压块；

安装块41上设有两个安装槽411，第一导电块42和第二导电块43分别可移动地安装在两个安装槽411内，第一导电块42移动方向为靠近和远离第二导电块43的方向，第二导电块43移动方向为靠近和远离第一导电块42的方向，两个复位件均安装在安装块41上，并分别连接第一导电块42和第二导电块43，第一按压块45可移动地安装在安装块41上，第一按压块45移动方向与第一导电块42移动方向平行，第一按压块45与第一导电块42连接，并位于第一导电块42远离第二导电块43一侧，第二按压块可移动地安装在安装块41上，第二按压块移动方向与第二导电块43移动方向平行，第二按压块与第二导电块43连接，并位于第二导电块43远离第一导电块42一侧，由于插座长时间使用后容易松动，而且各个部件的加工都存在一定的误差，因此第一导电块42和第二导电块43很难与插座保持紧密的接触，通过两个复位件、第一按压块45和第二按压块与第一导电块42和第二导电块43配合，第一导电块42和第二导电块43插入插座时按压第一按压块45和第二按压块，第一导电块42和第二导电块43插入插座后复位件可以保持第一导电块42和第二导电块43与插座的紧密接触，第一按压块45和第二按压块外围设有弹性层，有利于提高使用者使用的舒适度。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
