一种多功能晾衣架的制作方法

本实用新型涉及一种生活用具技术领域，具体是一种多功能晾衣架。

背景技术：

晾衣架是家庭中常用的晾衣服的工具，目前的晾衣架，结构较为简单，特别是挂钩部位，不仅悬挂时易被风吹落，而且挂钩容易从杆上或绳子上脱落，使挂在晾衣架上的衣服容易掉落，进而弄脏衣服，不仅影响穿着，而且清洗又会费时费力。

技术实现要素：

本实用新型的目的在于提供一种多功能晾衣架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种多功能晾衣架，包括晾衣架本体及固定挂钩，所述晾衣架本体上端左右两端对称设置有凹陷部，所述晾衣架本体下端左右两端对称设置有悬挂钩；所述晾衣架本体左右两侧设置有弧形凸肩，所述弧形凸肩位于凹陷部外侧；所述固定挂钩固定于晾衣架本体上端中部，所述固定挂钩下端设置有安装块，所述安装块前侧通过铰接件铰接有活动挂钩，所述活动挂钩在上位时与固定挂钩齐平且其开口方向与固定挂钩的开口方向相反。

作为本实用新型进一步的方案：所述晾衣架本体为不锈钢金属制成。

与现有技术相比，本实用新型的有益效果是：设置活动挂钩，在有大风时，将活动挂钩转至上位，将固定挂钩及活动挂钩分别从两侧挂于杆上或绳子上，再在晾衣架本体挂上衣物即可，活动挂钩在重力的作用下拉直并与固定挂钩构成一个圆环状，由于在上位时活动挂钩与固定挂钩的开口方向相反，所以即使大风吹得衣物带动晾衣架本体摆动，挂衣的杆或绳子始终会在活动挂钩及固定挂钩构成的圆环内，不会从杆上或绳子上脱落，避免弄脏衣服；在没有大风时，活动挂钩还可以旋至下位，将另一个本新型的固定挂钩挂于该活动挂钩上，实现晾衣架在竖直面内层状挂置，充分利用立体空间，实现在有限的空间内晾晒更多的衣物；设置凹陷部，方便晾晒带有肩带或者布条挂钩的衣物，防止其掉落，使本新型所适用的衣物范围更广；设置弧形凸肩，增加衣物挂置的稳定性，避免掉落；设置悬挂钩，方便晾晒带有裤鼻的裤子，进一步提高本新型所适用的衣物范围。

综上所述，本新型结构设计合理，通过活动挂钩的设置既能防止大风时晾衣架本体掉落导致弄脏衣物，又能实现晾衣架在竖直面内层状挂置，实现在有限的空间内晾晒更多的衣物；衣物挂置稳定，不易掉落，适用的衣物范围广。

附图说明

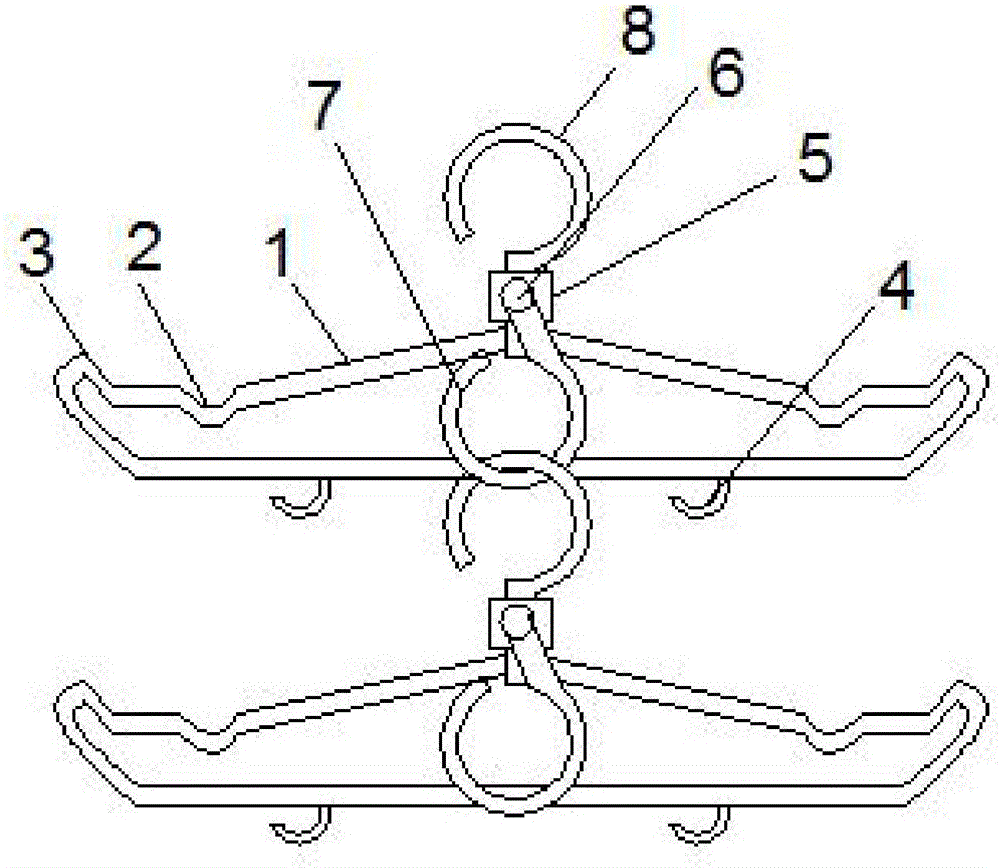

图1为多功能晾衣架的结构示意图。

图2为多功能晾衣架组合后的结构示意图。

图中：1-晾衣架本体，2-凹陷部，3-弧形凸肩，4-悬挂钩，5-安装块，6-铰接件，7-活动挂钩，8-固定挂钩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种多功能晾衣架，包括晾衣架本体1及固定挂钩8，所述晾衣架本体1上端左右两端对称设置有凹陷部2，所述晾衣架本体1下端左右两端对称设置有悬挂钩4；所述晾衣架本体1左右两侧设置有弧形凸肩3，所述弧形凸肩3位于凹陷部2外侧；所述固定挂钩8固定于晾衣架本体1上端中部，所述固定挂钩8下端设置有安装块5，所述安装块5前侧通过铰接件6铰接有活动挂钩7，所述活动挂钩7在上位时与固定挂钩8齐平且其开口方向与固定挂钩8的开口方向相反。

本实用新型的工作原理是：设置活动挂钩7，在有大风时，将活动挂钩7转至上位，将固定挂钩8及活动挂钩7分别从两侧挂于杆上或绳子上，再在晾衣架本体1上挂上衣物即可，活动挂钩7在重力的作用下拉直并与固定挂钩8构成一个圆环状，由于在上位时活动挂钩7与固定挂钩8的开口方向相反，所以即使大风吹得衣物带动晾衣架本体1摆动，挂衣的杆或绳子始终会在活动挂钩7及固定挂钩8构成的圆环内，不会从杆上或绳子上脱落，避免弄脏衣服；在没有大风时，活动挂钩7还可以旋至下位，将另一个本新型的固定挂钩8挂于该活动挂钩7上，实现晾衣架在竖直面内层状挂置，充分利用立体空间，实现在有限的空间内晾晒更多的衣物；设置凹陷部2，方便晾晒带有肩带或者布条挂钩的衣物，防止其掉落，使本新型所适用的衣物范围更广；设置弧形凸肩3，增加衣物挂置的稳定性，避免掉落；设置悬挂钩4，方便晾晒带有裤鼻的裤子，进一步提高本新型所适用的衣物范围。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
