一种整体式多功能拖把的制作方法

本实用新型属于清洁用品技术领域，尤其涉及一种整体式多功能拖把。

背景技术：

拖把，又称墩布，指擦洗地面的长柄清洁工具，亦泛指长柄清洁工具。拖把的类型具有原型拖把、可拧水型和新型木杆型等等种类。

例如，中国专利公开了一种海绵拖把，申请号[200520002447.9]，其包含有一长杆、一固设于该长杆一端的挤压器、一海绵、以及一连杆装置；其中,挤压器包含有二呈平行且相隔预定间距的辊轮,各辊轮包含一轴杆及数个套设于轴杆上的筒体,且各筒体的外周壁上等距分布有数个从该筒体一端体延伸至另端的平面；连杆装置包含一拉把、以及至少一分别连接拉把与海绵的连杆,由拉动拉把可带动海绵沿一通过上述辊轮间的路径往复移动,以可使海绵受辊轮的挤压而迫使其中的水份流出；而在此一过程中,各筒体的筒面设计可使海绵受到更有效率的挤压而能减少残留于其中的水份,使海绵的再吸水量增加,而提升其吸水效率。

上述的方案虽然具有以上诸多优点，但是，该方案在更换海绵时，需要用手握住海绵从而才能完成更换过程，拖把头由于长时间使用，上面细菌以及污垢很多，不卫生，其次，更换繁琐且不实用，最后，上述拖把所使用的场地只能是比较光滑的地板，一旦遇到粗糙的地面或地板上残留的顽固污垢，普通海绵拖把将无计可施。

技术实现要素：

本实用新型的目的是针对上述问题，提供一种设计更合理，并根据不同环境可选用不同更换头进行有效清洁的一种整体式多功能拖把。

为达到上述目的，本实用新型采用了下列技术方案：一种整体式多功能拖把，包括握杆和可拆卸的海绵头，其特征在于：所述握杆的中下部设有中手把，中手把上设有能够向上提拉的拉手把，所述握杆的下端设有卡钳座，所述卡钳座的前端设有可更换的更换头，卡钳座的下方设有两组平行且用于挤压海绵头的滚轮，所述滚轮的中间设有连接海绵头的传动件，所述传动件通过手把铁线与拉手把相连接。

在上述多功能拖把中，所述卡钳座的上下两端均开有固定孔，卡钳座的中间设有固定柱，所述更换头的上下两端设有与固定孔对应的卡勾，所述更换头的中间设有与固定柱对应的第二固定孔。

在上述多功能拖把中，所述更换头可以是简单配头、刮刀头、毛刷头中的任意一种。

在上述多功能拖把中，所述海绵头通过海绵夹与传动件的T形滑槽配合连接，所述海绵夹上设有用于握持的拎环。

在上述多功能拖把中，所述海绵头与海绵夹为一体注塑成型结构。

在上述多功能拖把中，所述滚轮通过滚轮铁线连接而成。

在上述多功能拖把中，所述滚轮选用的材质为软胶，且滚轮与滚轮铁线通过一体注塑成型而成。

在上述多功能拖把中，所述握杆的截面为圆形或三角形。

与现有的技术相比，本实用新型的优点在于：1、由于在卡钳座的前端设置了可更换的更换头，可根据不同环境可选用不同更换头进行有效清洁；2、海绵头与海绵夹为一体注塑成型结构，产品更牢固；3、滚轮与滚轮铁线通过一体注塑成型而成一个整体零件，相比与传统的滚轮和滚轮铁线的挤水平托，在使用时，不会因为用力过猛撞倒家居或墙壁，而且选用软胶作为滚轮的材质，可以防撞，起到保护家居的作用；4、握杆所选用的截面为圆形或三角形，尤其是三角管截面的握杆，能够使产品更加稳健，当拖地时，地上的顽固污渍能够使用更加大的力来清洗；5、结构简单且易于加工制造；6、使用寿命长。

附图说明

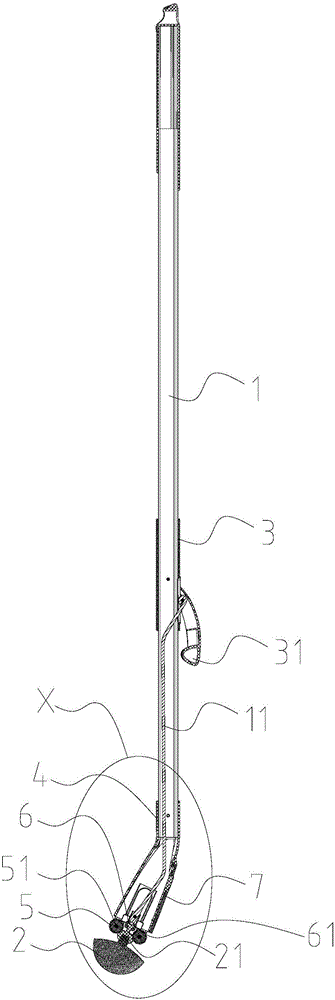

图1是本实用新型的结构示意图。

图2是本实用新型的剖视结构示意图。

图3是本实用新型X处的放大结构示意图。

图4是本实用新型卡钳座前端的三种更换头结构示意图。

图5是本实用新型的更换头为毛刷头的主视图。

图6是本实用新型的更换头为毛刷头的右视图。

图7是本实用新型的更换头为刮刀头的主视图。

图8是本实用新型的更换头为刮刀头的右视图。

图9是本实用新型的更换头为简单配头的主视图。

图10是本实用新型的更换头为简单配头的右视图。

图11是本实用新型海绵头的结构示意图。

图12是本实用新型滚轮的结构示意图。

图13是本实用新型握杆的结构示意图。

图中，握杆1、手把铁线11、海绵头2、海绵夹21、拎环22、中手把3、拉手把31、卡钳座4、固定孔41、固定柱42、滚轮5、滚轮铁线51、传动件6、T形滑槽61、更换头7、卡勾71、第二固定孔72。

具体实施方式

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

如图1-3所示，一种整体式多功能拖把，包括握杆1和可拆卸的海绵头2，其特征在于：所述握杆1的中下部设有中手把3，中手把3上设有能够向上提拉的拉手把31，所述握杆1的下端设有卡钳座4，所述卡钳座4的前端设有可更换的更换头7，卡钳座4的下方设有两组平行且用于挤压海绵头2的滚轮5，所述滚轮5的中间设有连接海绵头2的传动件6，所述传动件6通过手把铁线11与拉手把31相连接。

如图4所示，所述卡钳座4的上下两端均开有固定孔41，卡钳座4的中间设有固定柱42，所述更换头7的上下两端设有与固定孔41对应的卡勾71，所述更换头7的中间设有与固定柱42对应的第二固定孔72。

如图5-10所示，所述更换头7可以是简单配头、刮刀头、毛刷头中的任意一种，其中刮刀头的材质为聚丙烯+软胶，防止在清除地板上的顽固污渍时损伤地板，还有起到刮水的作用。

如图11所示，所述海绵头2通过海绵夹21与传动件6的T形滑槽61配合连接，所述海绵夹21上设有用于握持的拎环22。而且海绵头2与海绵夹21为一体注塑成型结构。

如图12所示，所述滚轮5通过滚轮铁线51连接而成，其中滚轮5选用的材质为软胶，且滚轮5与滚轮铁线51通过一体注塑成型而成。

如图13所示，所述握杆1的截面为圆形或三角形，尤其是截面为三角形，且三个尖角通过圆弧过渡的结构，能够使拖把更加稳健，当拖地时，地上的顽固污渍能够使用更加大的力来清洗。

尽管本文较多地使用了图中，握杆1、手把铁线11、海绵头2、海绵夹21、拎环22、中手把3、拉手把31、卡钳座4、固定孔41、固定柱42、滚轮5、滚轮铁线51、传动件6、T形滑槽61、更换头7、卡勾71、第二固定孔72等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
