一种带图案的纱网及其纱窗的制作方法

本实用新型涉及家居用品技术领域，特别涉及一种带图案的纱网及其纱窗。

背景技术：

随着生活水平的不断提高，人们的居住条件发生了翻天覆地的变化，居住面积和居住条件得到了很大的改善，而居住面积的增大往往带来门窗面积的增加，纱窗作为家居生活必不可少的一部分越来越受到人们的重视。目前，市面上的纱窗主要由框架和纱网组成，其中纱网主要由金属丝或尼龙丝编织而成，主要起到通风、防虫的作用。但目前纱窗的款式通常比较单一，纱网网面比较单调，对房间的整体装饰性差，甚至会影响到整个房间的装饰风格，难以满足不同消费者的个性化需求。

技术实现要素：

本实用新型的目的在于提供一种具有装饰功能，可满足人们个性化需求，带图案的纱网及采用该纱网的纱窗。

为解决上述技术问题，本实用新型采用了以下技术方案：

一种带图案的纱网，包括由若干网线交叉而成的纱网层和在纱网层两侧对称设置的图案层，所述图案层由多种不同颜色的绣线组成，所述绣线在纱网层上采用刺绣的编织工艺分别与纱网层上的网线缠绕连接，在纱网层两侧形成对称的图案层，所述图案层通过绣线与网线之间的缠绕连接固定在纱网层上。

上述技术方案中，进一步地，所述图案层表面分别设置有夜光涂层。

上述技术方案中，进一步地，所述图案层表面分别设置有自清洁涂层。

上述技术方案中，进一步地，所述夜光涂层上设置有自清洁涂层。

上述技术方案中，进一步地，所述自清洁涂层采用纳米二氧化钛涂料涂覆而成。

上述技术方案中，进一步地，所述纱网层的网线采用玻璃纤维丝。

同时本发明中还涉及一种纱窗，包括框体和上述带图案的纱网，所述纱网四周分别固定安装在框体上。

上述技术方案中，进一步地，所述框体包括外框体和内框体，纱网固定安装在内框体上，在外框体上一侧设置有安装槽，内框体设置在安装槽内，沿外框体四周分别设置有多个安装孔，所述安装孔内设置有膨胀螺栓。

本实用新型将刺绣工艺与纱网相结合，在纱网的正反面形成对称的图案层，这里的图案层采用绣线通过蜀绣、苏绣等绣法在纱网上形成各种花鸟、风景、人物等不同的图形，图案层通过绣线与纱网网线之间紧密连接固定在纱网上，增加了纱网的装饰性能，满足了人们个性化的需求。

在图案层上设置夜光层，可在夜晚时能显示纱网上图案层图形的轮廓，进一步拓展了纱网的装饰性能；在图案层上设置自清洁涂层，图案层能够长时间保持清洁，并对图案层的色彩形成有效的保护。

这种纱网可应用在纱窗上，同时还可应用于屏风等其他装饰物品或类似功能性物品上，不仅起到通风的作用，还能起到很好的装饰作用。

附图说明

图1是本实用新型纱网主视图。

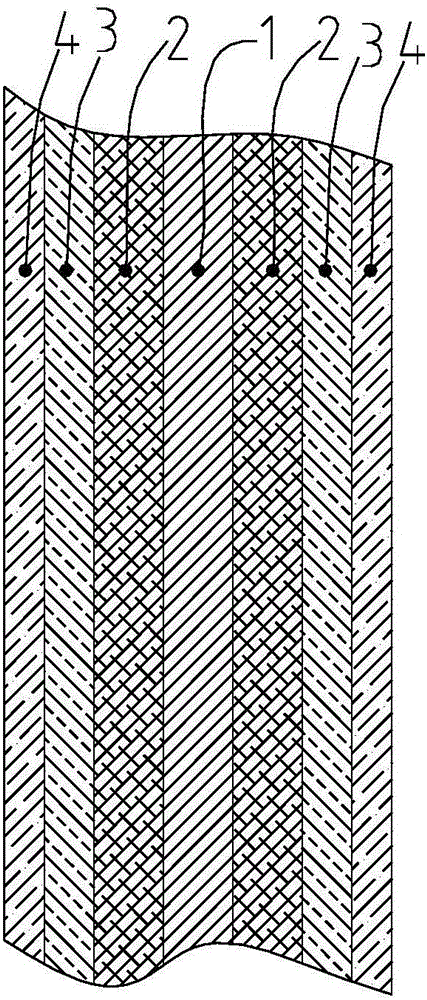

图2是本实用新型纱网截面局部示意图。

图3是本实用新型纱窗结构示意图。

图4是本实用新型纱窗具体实施例结构示意图。

图5是图4中A-A向截面示意图。

图中：1、纱网层，2、图案层，3、夜光涂层，4、自清洁涂层，5、框体，6、安装孔，7、膨胀螺栓，11、网线，21、绣线，51、外框体，52、内框体，53、安装槽，71、膨胀套，72、螺栓。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步的说明。

实施例一

如图1，一种带图案的纱网，包括由若干网线11交叉而成的纱网层1和在纱网层1两侧对称设置的图案层2，所述图案层2由多种不同颜色的绣线21组成，所述绣线21在纱网层1上采用蜀绣、苏绣等刺绣编织工艺分别与纱网层1上的网线11缠绕连接，在纱网层1两侧形成对称的图案层2，所述图案层2通过绣线21与网线11之间的缠绕连接固定在纱网层1上。

在纱网层上设置图案层所采用的工艺为:1)将普通纱网固定在绣架上；2)在固定好的普通纱网上画出要绣的图案；3)采用不同颜色的绣线，运用蜀绣、苏绣等绣织工艺在纱网层上绣出图案层，此时在纱网层正反两侧分别形成对称的图案层，其图案层与纱网之间固定连接。

本实施例中，在图案层2表面上设置夜光涂层3；此时，在上述工艺的基础上，对图案层表面分别进行处理后，在图案层表面涂刷夜光涂料；这样可在夜晚时能显示纱网上图案层图形的轮廓，从而进一步拓展了纱网的装饰性能。

实施例二

采用上述实施例一中所述结构的纱网层和图案层，不同之处在于，本实施例中在图案层2表面设置了一层自清洁涂层4，这里的自清洁涂层可采用纳米二氧化钛涂料涂覆在图案层上，从而使图案层具有自清洁的功能，使图案层能够长时间保持清洁，并对图案层的色彩形成有效的保护。

实施例三

采用上述实施例一中所述结构的纱网层和图案层，如图2，在图案层2表面上先设置夜光涂层3，然后在夜光涂层3上设置一层自清洁涂层4，使其能达到夜间装饰性及自清洁的双重效果。

上述实施例中，纱网层1的网线11采用玻璃纤维丝，可增加纱网层的整体强度和韧性，提高纱网的使用寿命。

同时可将上述实施例一、二和三中的纱网安装到框架5上，如图3，纱网的四边固定在框架5上形成带图案的纱窗，这种纱窗不仅具有通风、防虫的基本功能，而且具有很好的装饰性能，以满足人们个性化的需求，具有广泛的市场前景。

如图4和5，这里纱窗的框体可采用外框体51和内框体52的组合式结构，纱网固定安装在内框体52上，在外框体51上一侧设置有安装槽53，内框体52设置在安装槽53内，沿外框体四周分别设置有多个安装孔6，所述安装孔6内设置有膨胀螺栓7。采用这种组合式的安装结构，可便于纱网的拆卸和更换，在安装时先将纱网固定安装在内框体52上，然后将内框体52安装到安装槽53内，在安装孔6内装入膨胀螺栓7，拧紧螺栓72，螺栓72将膨胀套71胀紧，从而将内框体52四周顶紧固定在外框体51上。

本实用新型的说明书和附图被认为是说明性的而非限制性的，在本实用新型基础上，本领域技术人员根据所公开的技术内容，不需要创造性的劳动就可以对其中一些技术特征作出一些替换和变形，均在本实用新型的保护范围内。
