一种多功能鞋架的制作方法

本实用新型属于一种鞋子摆放架，具体的说是一种多功能鞋架。

背景技术：

生活中，不管是在家里还是办公室，人们都会用到鞋架来摆放鞋子，它具有价格低廉，使用方便的特点，但随着生活水平的日益提高，人们对鞋架功能的多样性和智能化的要求也越来越高。另一方面，现在城市里都是采用水泥地面，在暴雨天气里，地面上就会有很深的积水，导致人们上下班途中鞋子内很容易进水，而在上班的时候人们一般没有备换的鞋子，这样只能穿着湿的鞋子上班，很不舒服。

在中国专利CN 204889927 U中公开了一种多功能鞋机，包括第一箱体、紫外线除臭烘干箱和鞋架；所述紫外线除臭烘干箱设置在所述第一箱体顶面上，所述鞋架安装在所述第一箱体或/和所述紫外线除臭烘干箱的顶面上；所述第一箱体通过隔板分隔成表面快速干燥箱、刷鞋除尘箱、电机箱和储物箱；所述表面快速干燥箱内设有恒温热风机，所述刷鞋除尘箱内设有除尘刷和常温风机，所述电机箱内设有电机，所述电机的输出轴与所述除尘刷的刷轴固连，所述储物箱内设有多层抽屉；所述紫外线除臭烘干箱内设有紫外线灯型烘鞋器。这样它就兼具鞋架、鞋子表面干燥、表面除尘、烘干、杀菌除臭、置物等多种功能，但是它在烘干时产生的水气和鞋内产生的臭气容易污染周围空气，并且不能对鞋子内部进行快速烘干。

技术实现要素：

针对现有技术的不足，本实用新型的目的是提供一种多功能鞋架，不但能对鞋子内部进行快速烘干，而且能将烘干时产生的臭气和水气排走，防止周围的空气受到污染。

为达到上述目的，本实用新型采用如下技术方案：

一种多功能鞋架，包括鞋架本体，其特征在于：所述鞋架本体侧面设置有一个烘干箱，所述烘干箱一侧设有一个活动门，其内部设有烘干装置和杀菌装置，所述烘干装置包括风机、连接杆和鞋托，所述风机设置在烘干箱的顶部，其进风口端穿过烘干箱表面伸出，该风机的出风口端与所述连接杆倾斜相连，所述鞋托活动连接在连接杆的下端，此时，所述连接杆与鞋托设置成中空结构，在鞋托表面设有多个通孔，从出风口端吹出的气流会沿着连接杆进入鞋托，最后从通孔吹出，在连接杆内设有温度恒定的电热元件；所述烘干箱上还连有一根排气管，以方便将烘干时产生的臭气排走；所述杀菌装置包括紫外线灯管和LED紫外线灯珠，所述紫外线灯管设置在烘干箱的侧面，所述LED紫外线灯珠埋设在鞋托内。

较佳地，所述风机、紫外线灯管和LED紫外线灯珠串联相接后通过定时开关与电源插头相连。

较佳地，所述鞋托采用软质材料制成。

较佳地，所述连接杆表面设有隔热层。

较佳地，所述连接杆采用螺纹管。

本实用新型的优点是：通过在鞋架上设置烘干箱，烘干箱内设有烘干装置和紫外线杀菌装置，进而可以利用烘干装置对鞋子内部进行烘干处理，并利用紫外线灯对鞋子内外进行杀菌消毒，而且，在烘干鞋子是产生的废气可以通过排气管排走，避免鞋架周围的空气被污染。

附图说明

下面结合附图和具体实施方式对本实用新型做进一步说明。

图1是本实用新型一种多功能鞋架的结构示意图；

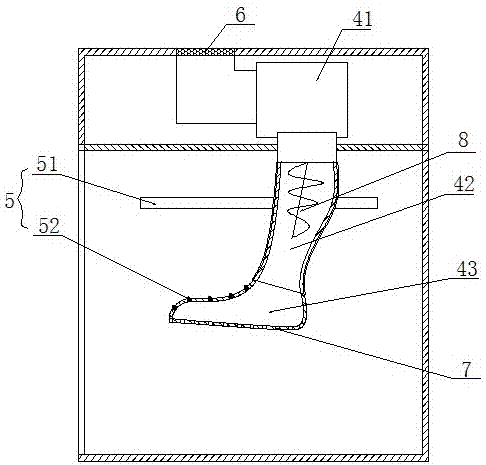

图2是图1中A-A＇截面图；

图中：1、鞋架本体；2、烘干箱；3、活动门；4、烘干装置；41、风机；42、连接杆；43、鞋托；5、杀菌装置；51、紫外线灯管；52、LED紫外线灯珠；6、过滤网；7、通孔；8、电热元件；9、排气管；10、定时开关。

具体实施方式

在详细描述实施例之前，应该理解的是，本实用新型不限于本申请中下文或附图中所描述的详细结构或元件排布。本实用新型可为其它方式实现的实施例。而且，应当理解，本文所使用的措辞及术语仅仅用作描述用途，不应作限定性解释。

参考附图1：一种多功能鞋架，包括鞋架本体1，所述鞋架本体1侧面设置有一个烘干箱2，所述烘干箱2一侧设有一个活动门3，其内部设有烘干装置4和杀菌装置5，所述烘干装置4包括风机41、连接杆42和鞋托43；如图2所示，所述风机41设置在烘干箱2的顶部，其进风口端穿过烘干箱2表面伸出，以方便从箱体外吸进空气；在进风口上还设置有过滤网6，这样在吸进空气时，可以先通过过滤网6进行过滤，避免鞋子被污染；该风机41的出风口端与所述连接杆42倾斜相连，所述鞋托43活动连接在连接杆42的下端，从而可以将鞋子套在鞋托43上，此时，所述连接杆42与鞋托43设置成中空结构，在鞋托43表面设有多个通孔7，从出风口端吹出的气流会沿着连接杆42进入鞋托43，最后从通孔7吹出，这样方便对鞋托43上鞋子的内表面进行快速吹干处理；进一步地，为了加快其吹干的速度，在连接杆42内还可以设置温度恒定的电热元件8，该电热元件8可以由电阻丝和控温器组成，这样通过连接杆42内的空气会被电阻丝加热，从通孔7内吹出的风就变成热风，烘干的效率就更快，而控温器能防止电热丝的加热温度过高；所述烘干箱2上还连有一根排气管9，该排气管9的尾端可以延伸到屋外，以方便将烘干时鞋子内产生的臭气排走，避免鞋架周围的空气被污染。

所述杀菌装置5包括紫外线灯管51和多个LED紫外线灯珠52，所述紫外线灯管51设置在烘干箱2的侧面，通过它可以对鞋子的表面进行杀菌消毒处理；所述LED紫外线灯珠52埋设在鞋托43表面上，通过它可以对鞋子的内部进行杀菌消毒处理。

在本实施例中，所述风机41、紫外线灯管51和LED紫外线灯珠52串联相接后通过定时开关10机与电源插头相连，电源插头可以直接与家用电相连，这样可以通过定时开关10来限制鞋子烘干的时间，避免能源的浪费。

在本实施例中，所述鞋托43采用软质材料制成，以方便将鞋托43套进不同大小的鞋子内。

在本实施例中，所述连接杆42表面设有隔热层，以避免连接杆42表面温度过高时，烫坏鞋子。

在本实施例中，所述连接杆42采用螺纹管，这样连接杆42就可以随意弯曲，方便使用。

本实用新型已经通过上述实施例进行了说明，但应当理解的是，上述实施例只是用于举例和说明的目的，而非意在将本实用新型限制于所描述的实施例范围内。此外本领域技术人员可以理解的是，本实用新型并不局限于上述实施例，根据本实用新型的教导还可以做出更多种的变型和修改，这些变型和修改均落在本实用新型所要求保护的范围以内。本实用新型的保护范围由附属的权利要求书及其等效范围所界定。
