一种具有多个烹煮锅的蒸汽锅的制作方法

本实用新型涉及一种家用蒸汽锅，具体是一种具有多个烹煮锅的蒸汽锅。

背景技术：

蒸汽锅是利用蒸汽把食物煮熟的一种新型烹饪器具，它由基座、锅体、与锅体相配装的锅盖构成。基座内设有蒸汽发生装置，并通过蒸汽阀与锅体内设置的蒸汽喷头。

现有技术的蒸汽锅为了增加可烹饪的食物量，其在基座上纵向层叠若干锅体，以满足同时烹饪较多食物量的使用需要，如中国专利文献号CN202891580U于2013年4月24日公开了一种便捷电蒸锅，包括设有机座和蒸笼组件，蒸笼组件放置在机座上，机座上设有加热装置，蒸笼组件包括上蒸笼和下蒸笼，上蒸笼和下蒸笼相互套接，所述上蒸笼的上部设有第一套接部，下部设有第二套接部；所述下蒸笼的上部设有第三套接部；所述第一套接部和第二套接部均可与第三套接部套接。如此，上蒸笼可以实现正反套接在下蒸笼上，当用户需要蒸制大分量食物(例如：整鸡)时，上蒸笼的第一套接部套接在第三套接部上，即下蒸笼正放，上蒸笼反放，使得上、下蒸笼的两个上部组成较大的食物放置空间，满足用户需求，提升了电蒸锅的使用价值。

但是，这种结构方式的蒸汽锅，其层叠若干锅体后，需要共用基座的蒸汽源，导致其只能“一次性地”烹饪所有食物，当只使用一层锅体时，其烹饪的食物量较小，每次进食完还要等一下次的烹饪；使用多层锅体时，虽然能烹饪的食物量较多，但是所需烹饪时间较长，而且位于下层锅体内的食物熟得比上层锅体的食物快，容易造成食物烹饪不均匀，烹饪的食物量多时，进食时间拖得较长，容易使食物出现“过熟”现象，影响口感。

技术实现要素：

本实用新型的目的在于克服上述现有技术存在的不足，而提供一种设计简单合理、能够持续地烹饪食物、烹饪食物效果好的具有多个烹煮锅的蒸汽锅。

本实用新型的目的是这样实现的：

一种具有多个烹煮锅的蒸汽锅，包括基座和烹煮锅，其结构特征在于，所述烹煮锅为两组以上，每组烹煮锅内分别设有蒸汽喷头，基座内设有与每组蒸汽喷头连接的蒸汽发生装置，蒸汽锅工作时，蒸汽发生装置向每组蒸汽喷头独立供给蒸汽，每组蒸汽喷头独立向其对应的烹煮锅内喷出蒸汽，以供每组烹煮锅独立烹饪煮食。

所述每组烹煮锅沿基座的水平方向安装在基座上。

所述烹煮锅为两组以上，它们为相互独立的烹煮锅体，它们分别与基座可拆卸连接，从而使烹煮锅体内设的蒸汽喷头分别与基座内的蒸汽发生装置连接。

所述每组烹煮锅体上盖接有独立的锅盖。

所述烹煮锅为两组以上，它们相互整合成同一烹煮锅体，每组烹煮锅之间相互隔开，烹煮锅体与基座可拆卸连接，从而使烹煮锅体内设的蒸汽喷头分别与基座内的蒸汽发生装置连接。

所述烹煮锅体上盖接有整体锅盖，或者，每组烹煮锅体上盖接有独立的锅盖。

所述蒸汽发生装置对应蒸汽喷头的总组数内部分隔成相同组数的蒸汽发生腔，每组蒸汽发生腔分别与每组蒸汽喷头连接。

所述蒸汽发生腔上分别设有蒸汽阀与每组蒸汽喷头可拆卸连接。

本实用新型的有益效果如下：

基座能够分别对多组烹煮锅独立供蒸汽，以满足多组烹煮锅独立煮食的使用，多组烹煮锅能够分开烹煮食物，其只要错开烹煮锅的煮食，就能够持续地烹饪食物，不会出现食物烹煮不均匀的现象，避免出现食物“过熟”现象，烹饪食物效果非常好。

附图说明

图1为本实用新型一实施例蒸汽锅的装配图。

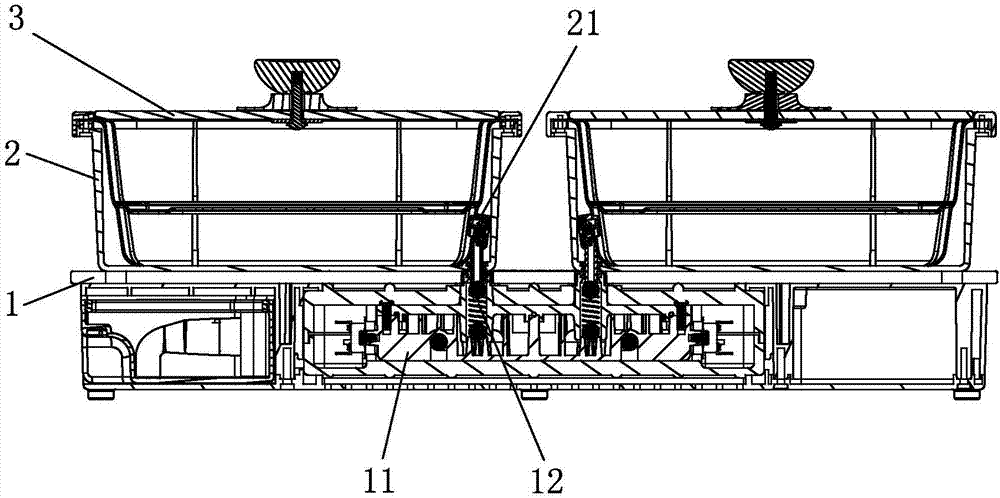

图2为本实用新型一实施例蒸汽锅的装配半剖视图。

图3为本实用新型一实施例蒸汽锅的分解图。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述。

参见图1-图3，本具有多个烹煮锅的蒸汽锅，包括基座1和烹煮锅2，所述烹煮锅2为两组以上，本实施例优选成两组，每组烹煮锅2内分别设有蒸汽喷头21，基座1内设有与每组蒸汽喷头21连接的蒸汽发生装置11(其进水端依次与水泵13、水箱14连接)，蒸汽锅工作时，蒸汽发生装置11向每组蒸汽喷头21独立供给蒸汽，每组蒸汽喷头21独立向其对应的烹煮锅2内喷出蒸汽，以供每组烹煮锅2独立烹饪煮食。当烹饪的食物量较少时，可以只启用一组烹煮锅2煮食；当烹饪的食物量较多时，可以同时启用所有的烹煮锅2煮食，此时，只要错开烹煮锅2的煮食，就能够持续地烹饪食物，实现边烹饪、边食用；烹煮锅2不再以纵向层叠的结构方式进行烹饪食物使用，每组烹煮锅2有独立的蒸汽源，不会出现食物烹煮不均匀的现象，避免出现食物“过熟”现象，烹饪食物效果非常好。

优选地，每组烹煮锅2沿基座1的水平方向安装在基座1上；如沿基座1的水平长度方向和/或沿基座1的水平宽度方向阵列安装在基座1上，本实施例则采用烹煮锅2沿基座1的水平长度方向阵列的安装方式。

优选地，本实施例烹煮锅2为两组，它们为相互独立的烹煮锅体，它们分别与基座1可拆卸连接，便于组装清洗，该技术方案使烹煮锅体内设的蒸汽喷头21分别与基座1内的蒸汽发生装置11连接，此时，每组烹煮锅体上盖接有独立的锅盖3，满足两组烹煮锅2单独或同时使用的技术要求。

烹煮锅2的结构方式还可进一步变化，如烹煮锅2为两组以上，它们相互整合成同一烹煮锅体，每组烹煮锅2之间相互隔开，烹煮锅体与基座1可拆卸连接，从而使烹煮锅体内设的蒸汽喷头21分别与基座1内的蒸汽发生装置11连接，此时，烹煮锅体上盖接有整体锅盖，或者，每组烹煮锅体上盖接有独立的锅盖3。

优选地，蒸汽发生装置11对应蒸汽喷头21的总组数(本实施例为两组)内部分隔成相同组数(即两组)的蒸汽发生腔，每组蒸汽发生腔分别与每组蒸汽喷头21连接，满足对烹煮锅2独立供蒸汽的技术要求。

优选地，蒸汽发生腔上分别设有蒸汽阀12与每组蒸汽喷头21可拆卸连接，满足易装拆、方便清洗的技术要求。

以上所揭露的仅为本实用新型的优选实施例而已，而非以此来限定本实用新型的权利要求保护范围，依本实用新型保护范围内所作的等同变化，仍属本实用新型所保护的范围。
