一种多功能水果榨汁机的制作方法

本实用新型涉及食品技术领域，具体为一种多功能水果榨汁机。

背景技术：

在中国大陆这个庞大的市场，榨汁机行业处于高速增长期。榨汁机在我国普及率还很低，但是已经逐渐被消费者熟悉，销量增长比较迅速。榨汁机的消费群体主要有两类，一类是有孩子或老人的家庭，孩子容易挑食而老人牙齿不好，自己榨果汁可以满足他们摄入足够的营养；另一类是追求时尚及生活品位的年轻人，榨汁机满足了他们崇尚个性口味的需求。随着生活质量的提高，消费者的心态由最基本的生活需要开始向营养健康的品味生活过渡，这为榨汁机更加普及提供了可能。而无论是榨汁机还是食品处理器，都处于市场的导入期，对于大多数消费者而言还是奢侈品，企业如何引导消费者的消费观念至关重要。

果蔬是人体摄入维生素的主要食品，研究表明，经常吃果蔬的人身体健康状态比不爱吃果蔬的人高，尤其在预防疾病方面，果蔬也有着不可替代的作用，实属健康饮食里的佳品。果蔬虽然营养丰富，但很多人并不喜欢直接食用，所以，很多家庭都配备了榨汁机来解决健康问题，目前市场上多数榨汁机出汁率比较低，没有其他效果，在炎热的夏季，通常人们把榨好的水果汁放入冰箱内冷藏，这样口感会更好，但由于冰箱内有其他食品，通常在冷藏过程中会对水果汁造成污染，既不安全也不卫生。

技术实现要素：

本实用新型的目的在于提供一种多功能水果榨汁机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能水果榨汁机，包括粉碎箱，所述粉碎箱顶部左侧设有进料口，所述粉碎箱右侧外壁中间位置设有出渣口，所述粉碎箱左侧外壁设有三角架，所述三角架顶部设有电机，所述电机右侧设有变速器，所述电机输出端设有转杆，所述转杆上安装有刀片，所述刀片底部设有网孔，所述网孔底部设有过滤网，所述过滤网底部设有盛汁器，所述盛汁器底部设有出水管，所述出水管底部连接有电动三通阀，所述出水管底端设有阀门，所述粉碎箱右侧底部设有冷却室，所述冷却室顶部安装有蒸发器，所述冷却室右侧设有工作室，所述工作室底部设有压缩机，所述压缩机两端连接有冷凝管，所述冷凝管上安装有毛细管、干燥过滤器和冷凝器，所述工作室顶部设有控制器，所述电机、变速器、电动三通阀和压缩机均电性连接于控制器。

优选的，所述刀片通过卡槽连接于转杆，且卡槽位置均不在同一水平面上。

优选的，所述刀片在转杆上呈螺旋式排列。

优选的，所述进料口顶部设有盖板。

优选的，所述三角架采用焊接方式连接于粉碎箱，且三角架上分布有螺栓孔。

优选的，所述粉碎箱内壁设不锈钢结构层。

与现有技术相比，本实用新型的有益效果是：本实用新型结构新颖，操作简单，利用冰箱原理，在榨汁机内部安装冷却装置，使得水果汁可以实现冰镇效果，满足不同需求，特别在炎热的夏季，经过冰镇过后的水果汁效果和口感更佳，通过控制电机不同转速，适应不同类型的水果，出汁率比较高。

附图说明

图1为本实用新型结构示意图；

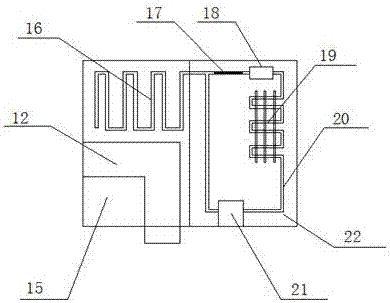

图2为本实用新型A部分放大结构示意图；

图3为本实用新型转杆部分结构示意图。

图中：1粉碎箱、2进料口、3三角架、4电机、5转杆、6变速器、7刀片、8出渣口、9网孔、10过滤网、11盛汁器、12出水管、13阀门、14电动三通阀、15冷却室、16蒸发器、17毛细管、18干燥过滤器、19冷凝器、20冷凝管、21压缩机、22工作室、23卡槽、24控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种多功能水果榨汁机，包括粉碎箱1，所述粉碎箱1顶部左侧设有进料口2，所述粉碎箱1右侧外壁中间位置设有出渣口8，所述粉碎箱1左侧外壁设有三角架3，所述三角架3顶部设有电机4，所述电机4右侧设有变速器6，所述电机4输出端设有转杆5，所述转杆5上安装有刀片7，所述刀片7底部设有网孔9，所述网孔9底部设有过滤网10，所述过滤网10底部设有盛汁器11，所述盛汁器11底部设有出水管12，所述出水管12底部连接有电动三通阀14，所述出水管12底端设有阀门13，所述粉碎箱1右侧底部设有冷却室15，所述冷却室15顶部安装有蒸发器16，所述冷却室15右侧设有工作室22，所述工作室22底部设有压缩机21，所述压缩机21两端连接有冷凝管20，所述冷凝管22上安装有毛细管17、干燥过滤器18和冷凝器19，所述工作室22顶部设有控制器24，所述电机4、变速器6、电动三通阀14和压缩机21均电性连接于控制器24，所述刀片7通过卡槽23连接于转杆5，且卡槽23位置均不在同一水平面上，所述刀片7在转杆5上呈螺旋式排列，所述进料口2顶部设有盖板，所述三角架3采用焊接方式连接于粉碎箱1，且三角架3上分布有螺栓孔，述粉碎箱1内壁设不锈钢结构层。

工作原理：本实用新型工作时，将水果从进俩口2放入粉碎箱1，启动电机4，带动转杆5上的刀片7运转，调节变速器6控制速度，粉碎后的水果汁通过网孔9和过滤网10渗入到盛汁器11中，需要正常温度的水果汁时，调节电动三通阀14，控制水果汁从出水管12流出，当需要冰镇水果汁时，启动压缩机21，蒸发器16吸收冷却室15内的热量，压缩机21将气体压缩，通过冷凝管22排入冷凝器19，再通过干燥过滤器18和毛细管17流入蒸发器16中，实现冷却室15温度降温，从而使得通过出水管12的水果汁在冷却室15内降温，实现冰镇效果。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
